Som lovet. Hermed en gennemgang af spillepladens underside.

Undersiden består groft regnet af 3 delelementer. 1) Et sindrigt snoretræk/klap system som følger . 2) En mekanisme til at nustille maskinen og frigive kuglerne og 3) En hammer til at sparke kuglerne op på oversiden hvorfra spillet udspilles. Sidstnævnte har jeg tidligere beskrevet, så den vil slippe for yderligere omtale i denne omgang.

Inden vi ser på detaljerne bør vi lige kaste et hurtigt blik på hvordan det tog sig, ud inden arbejdet startede.

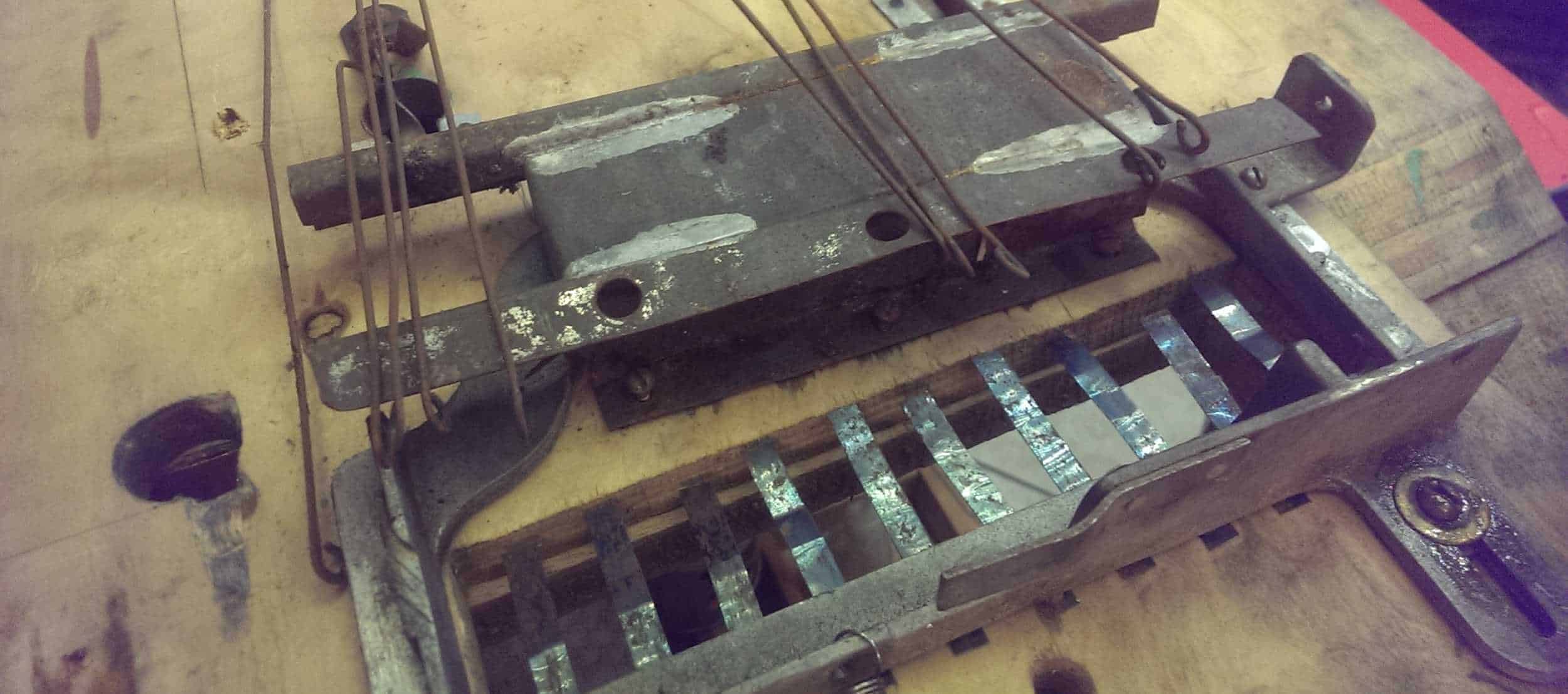

Spiral-Billard_point-piano-02-before

Træk og klapper

Fra hver af klapperne på oversiden, som dækker over hullerne, går en tyk metaltråd. Denne er forbundet til hullets tilsvarende pointværdi på tromlerne. Princippet er meget simpelt: Man sender kuglen i spil. Den lander i et hul. Når den falder ned i hullet skubber metaltråden/armen den respektive tromle rundt således at spilleren kan sehullets point værdi. Hullet er nu lukket, indtil spillet atter nulstilles. Spilleren kan nu forsøge at ramme et andet hul, hvor samme rutine udføres og såfremt sådeles.

Reset mekanisme

Når alle kuglerne er brugt og spillet er slut vil hullerne hvor spilleren har ramt være lukkede – og point-skoren vil stadig fremstå af tromlerne. Spillet vil derfor først skulle nulstilles inden næste spil kan gå igang. Dette klares i forbindelse med indkast af mønt og træk i arm på forsiden af maskinen.

Før og efterbilleder

Afslutningsvis et par billeder som viser spillepladens underside i deres restaurerede stand.

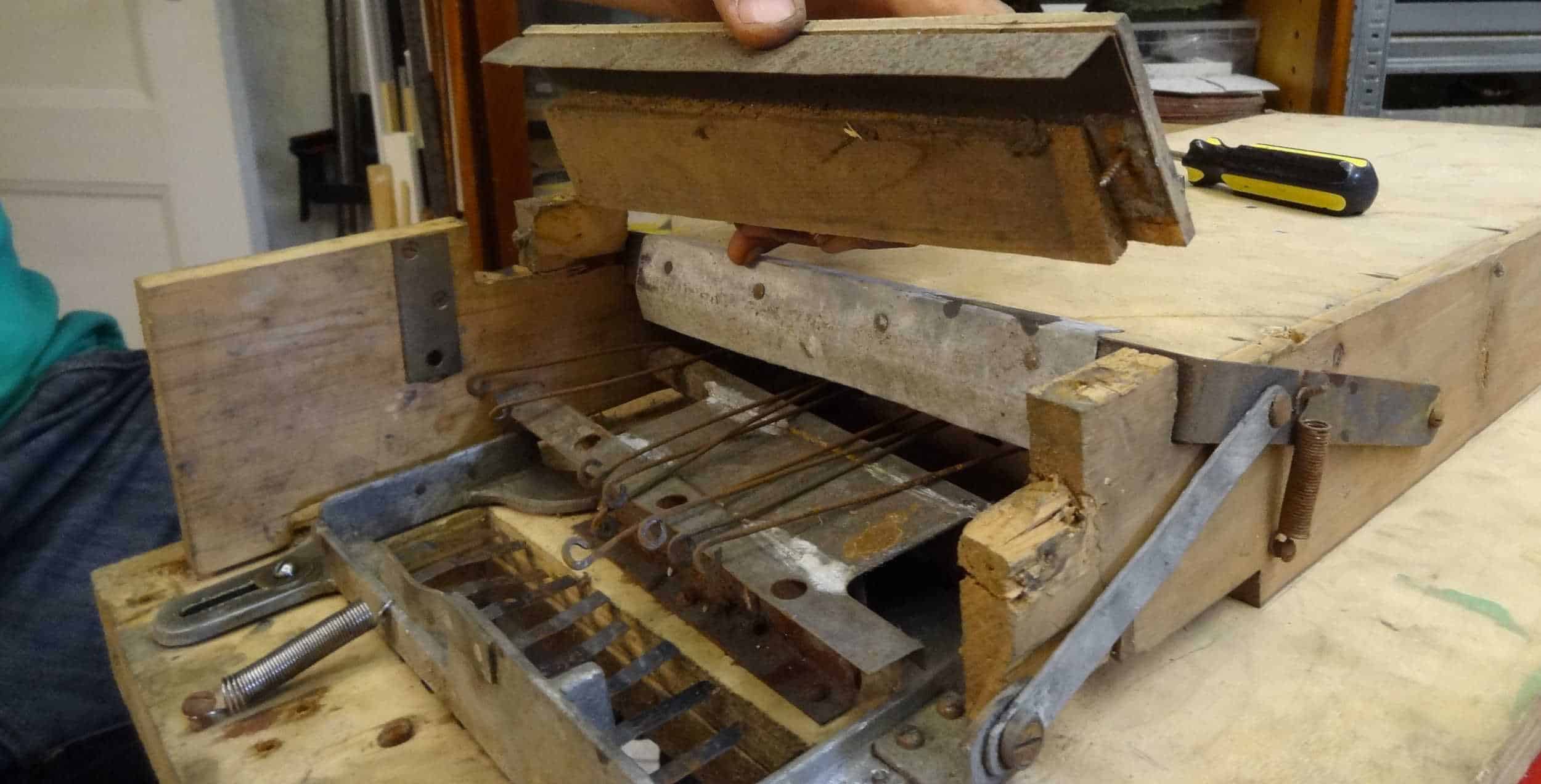

spiral_before_5

Her ses indmaden inden vi gik igang

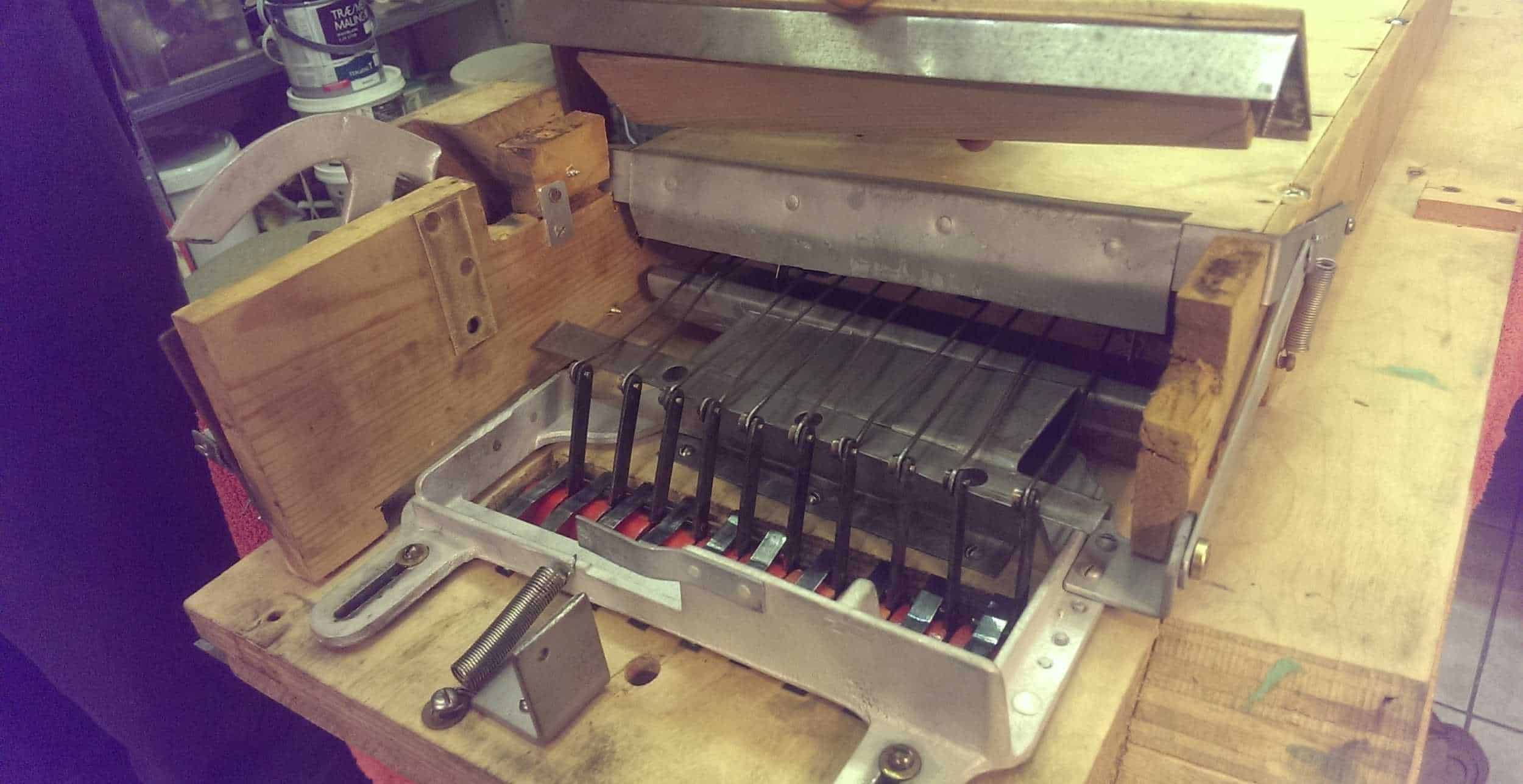

Spiral-Billard-underside-restaureret (19)

Og her ses indmaden efter



spiral_before_12

Kuglehammer var i sig selv ikke så slem. Dog noget træt at se på og med lidt spindelvæv hist og her.



Spiral-Billard-kugle-hammer (2)

Og så her i en ren og fin udgive. Tilpasset mekanisk og med dæmpepude, så den ikke går i stykker på tilbageturen.

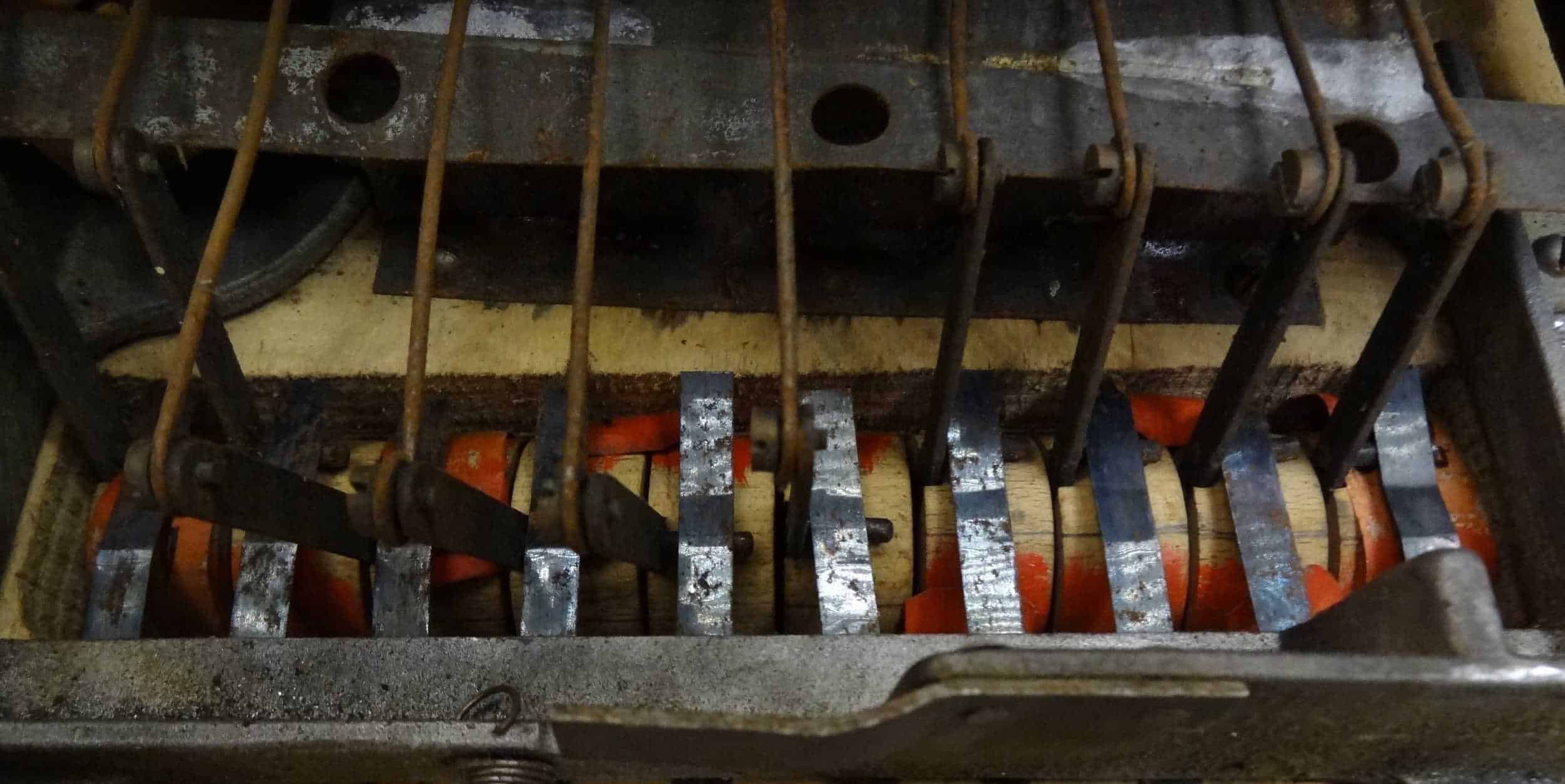

spiral_before_6

Snavset som bare pokker, rustpletter, samt grimme tromler. Intet kørte rundt.

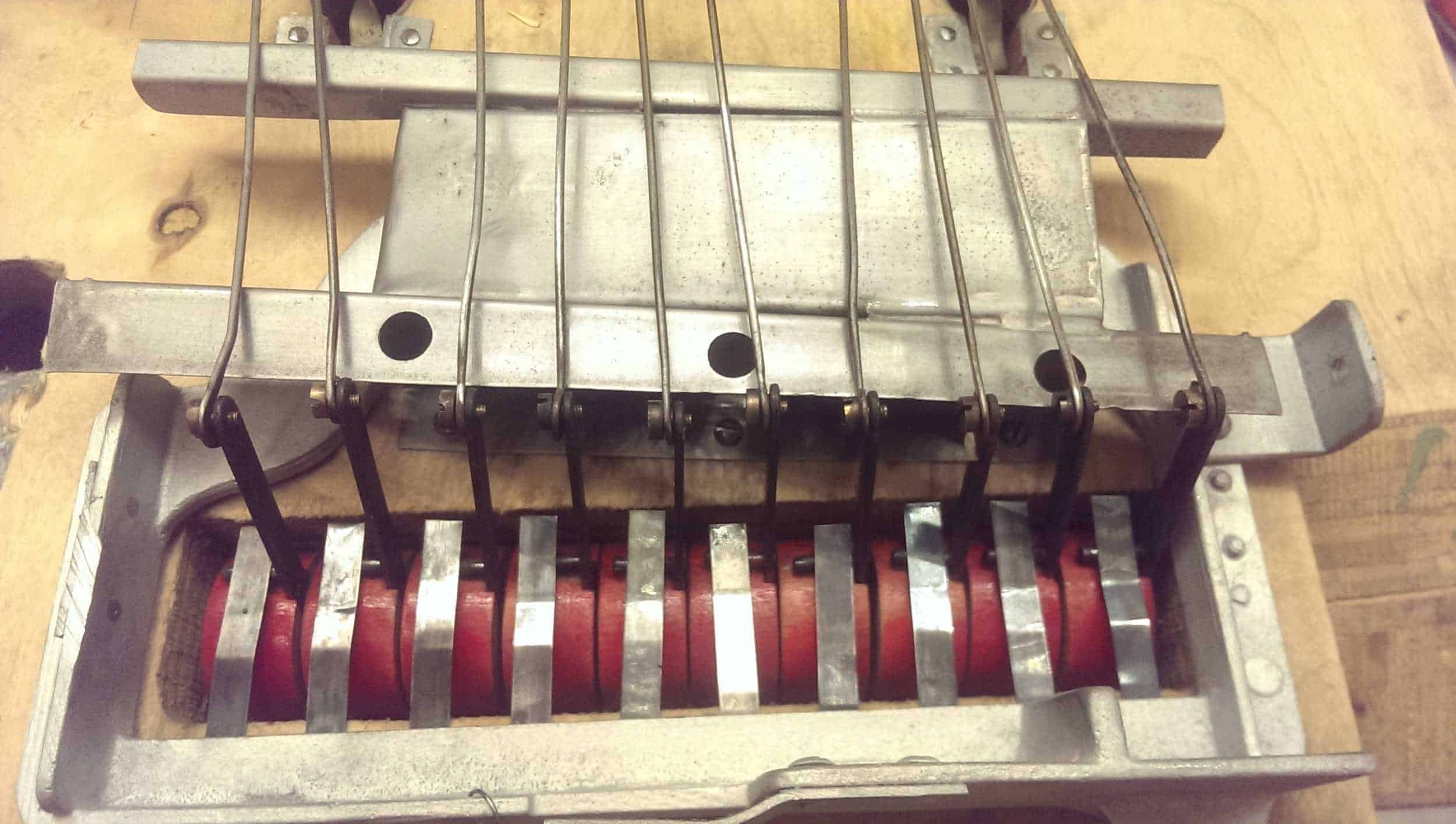

Spiral-Billard-underside-restaureret (11)

Og her. Tilbage i original og flot stand
