Alle fotos fra projektet, samlet et sted.
Rækkefølgende er mere eller mindre tilfældig.
-
- Øvre halvdel af frontskjoldet malet og med nye labels.
-
- Nye fine messingskruer og bolte holder nu urværket på plads.
-
- fjedderen som holder kickerens hovede tilbage er atter blevet udskiftet. Denne gang til en mindre kraftig version. Dette hjælper med til at løse problemer hvor kickeren låser sig fast i nogle tilfælde.
-
- Den primære kickerfjedder på bagsiden strammet yderligere ved at flytte den til et andet hul.
-
- Har er vist hvad bremserne har kontakt. Disse flader er blevet slebet glatte og smurt.
-
- Her ses armen som skubber mønterne fra toppen af røret ud i en særskilt sliske foran mønttøret. Alle mønter som kommer i maskinen efter at røret er fyldt falder i pengekassen og er således rent overskud.
-

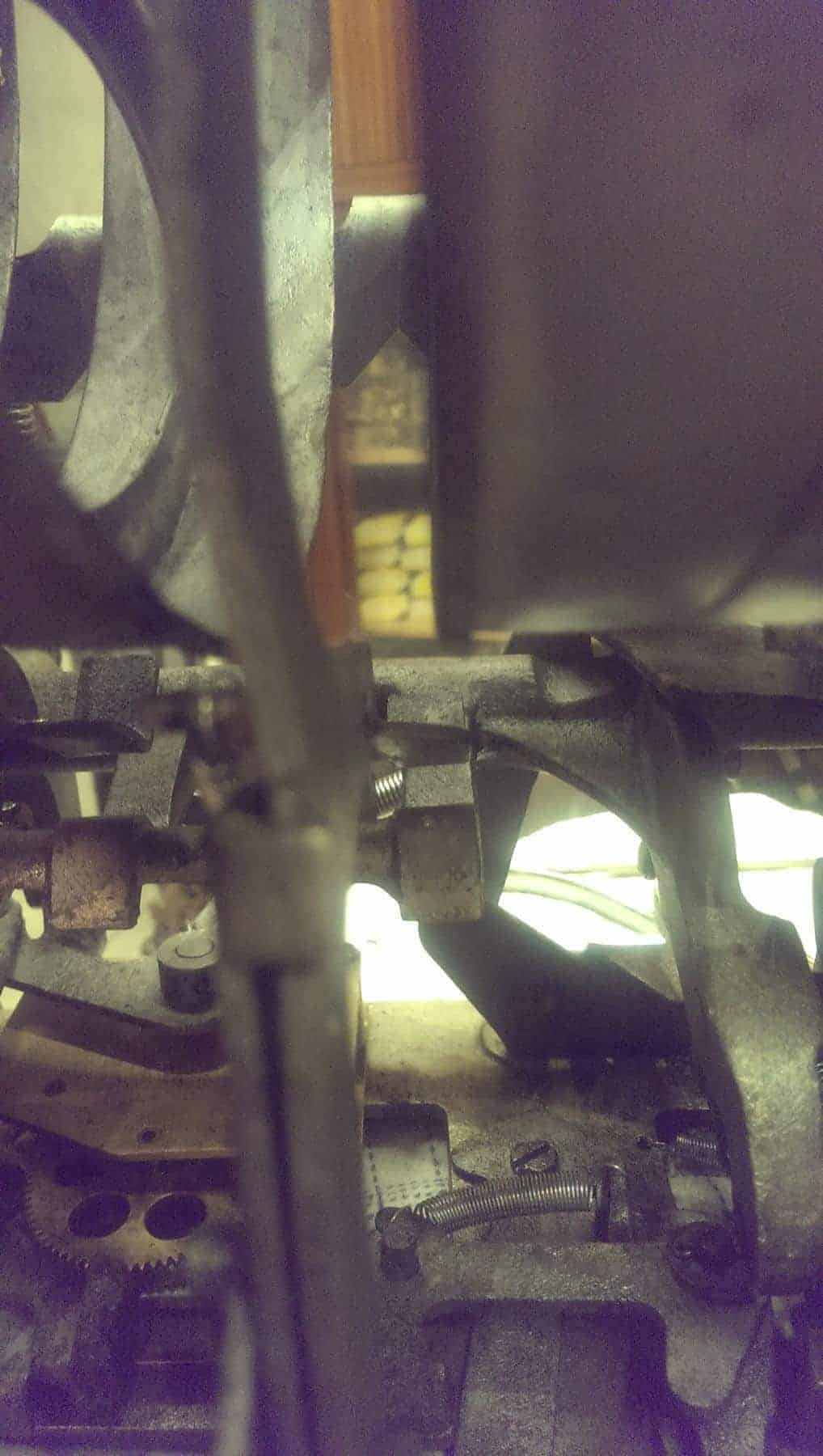

- Den lille tykke fjedder i midten af billedet medvirker til at kickeren “sparker” til tromlerne. Vi her derfor skiftet denne ud med en kortere og kraftigere variant.
-
- Tværbaren som vha. af urværket frigiver bremserne er blevet slebet på kontaktfladerne. Fjedderen oppe i højre side er blevet udskiftet med en stærkere variant således at den nemmere kan trække baren tilbage.
-

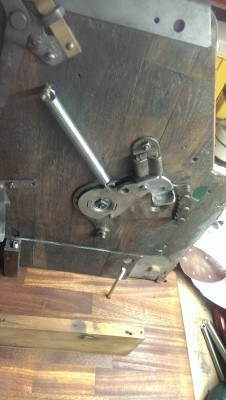

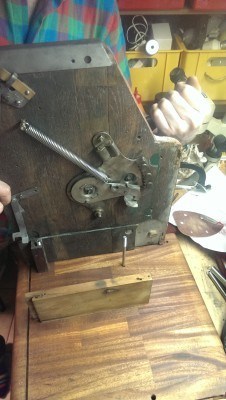

- Den store fjedde i højre side skal være særdeles kraftigt. Normalt er denne forbundet med en trimmer til at indstille styrken, men det kan lade sig gøre uden. Styrken af denne fjedder betyder direkte noget for hvor meget fart der kommer på tromlerne, da det primært er denne som hiver i kickeren.
-
- Vi har monteret i fjedder fra møntskubbe-armen ned til en skrue (i midten af billedet). Denne hjælper til at armen bevæger sig korrekt frem og tilbage i samspil med den fjedder som sidder på den øverste del af armen, på den anden side roteringspunktet.
-
- De fjedre som holder låsearmene tilbage skulle erstattes med nogle meget korte slappe fjedre således at de ikke hopper af når den går ind og låser, men ej heller er for stramme så de yder for meget modstand når de skal trækkes tilbage.
-
- Møntrøret rengjort og montoret i maskinen. Der mangler et lille stykke på ~37mm, da røret stammer fra en lidt anderledes mekanisme i en anden tura maskine. Dette er dog til at løse.
-

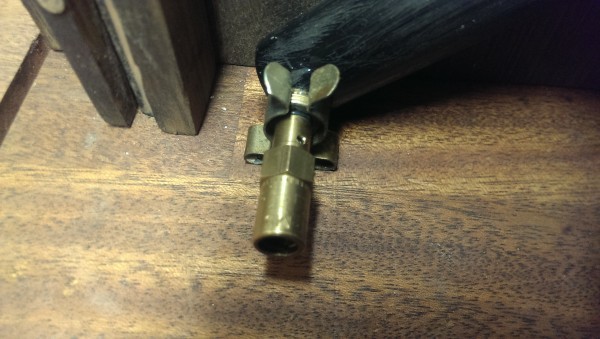

- Cykelpumpens snude med påført drøvleventil for at tilpasse trykket. Måtte bore lidt ud i pumpen og montere en gummipakning – men det lykkedes.
-

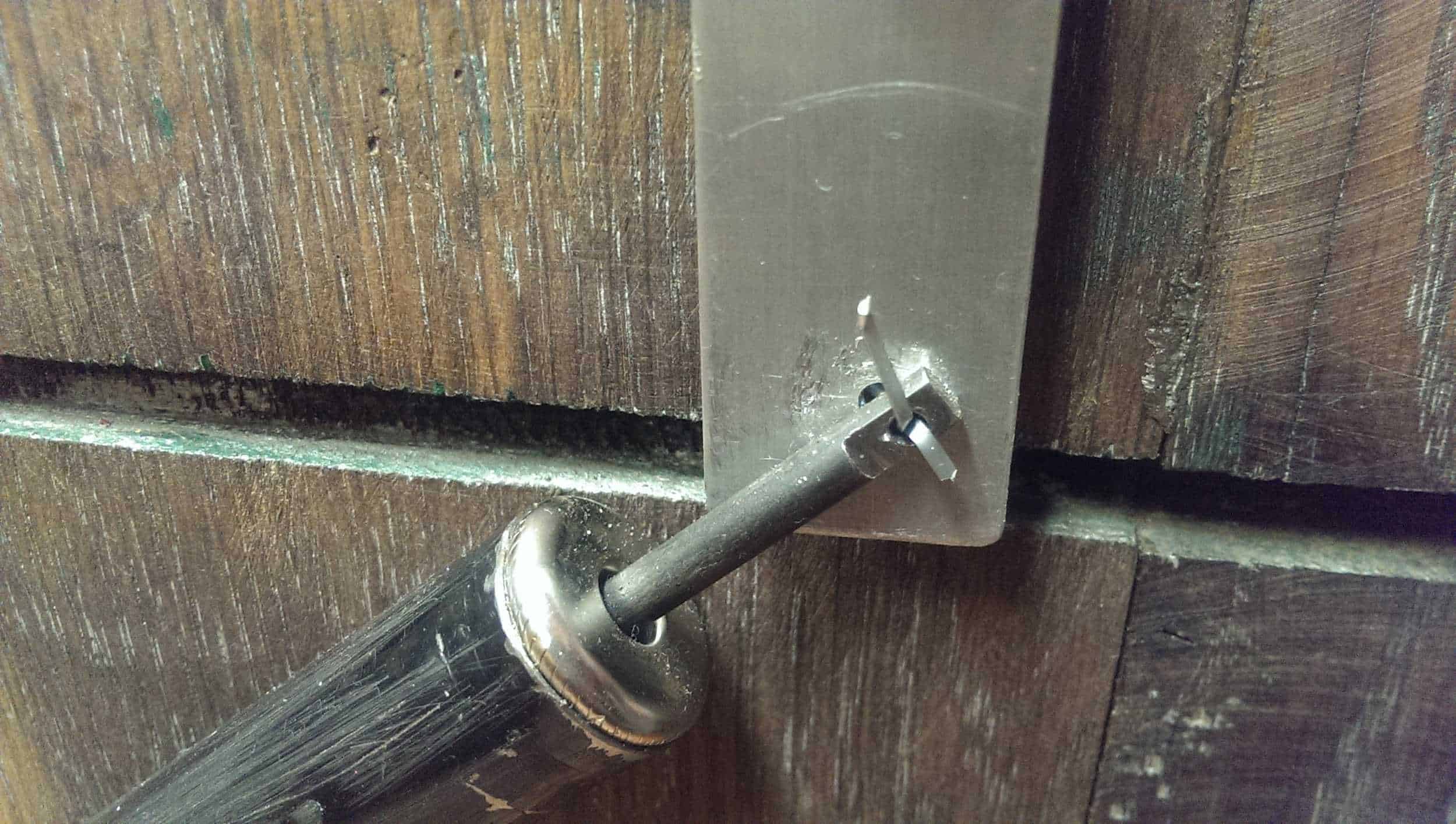

- Monteret på armen med en split.
-

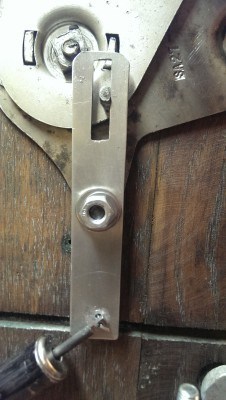

- Her er armen som går fra håndtagsmekanismen ned til pumpen. Skåret i et stykke aluminium. Bør nok være en smule længere i bunden – men ellers er designet korrekt.
-

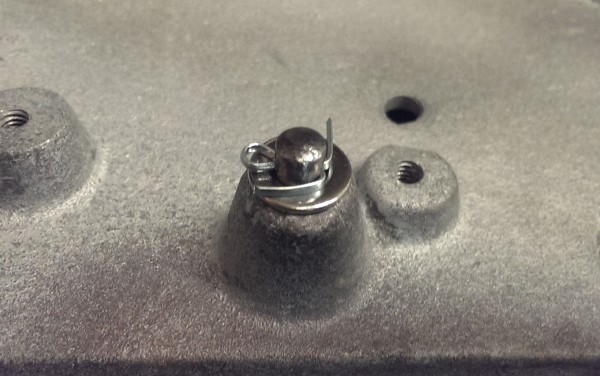

- Pladen som holder glasene på plads, nye splitter og et par nye skruer som holder knappernes hatteskygge.
-
- En cykelpumpe til 25 kroner saves til i en passende længde.
-
- Den færdige pumpe monteres i bunden af kabinettet.
-

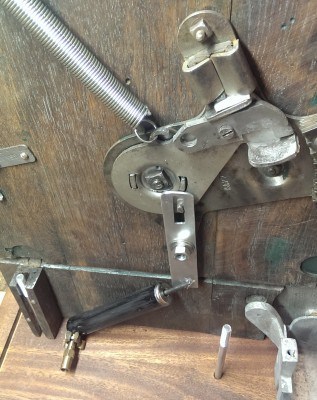

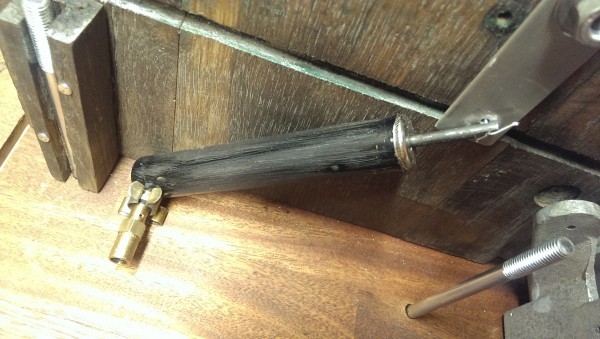

- Et nærbillede af pumpen, monteret og klar til brug.
-

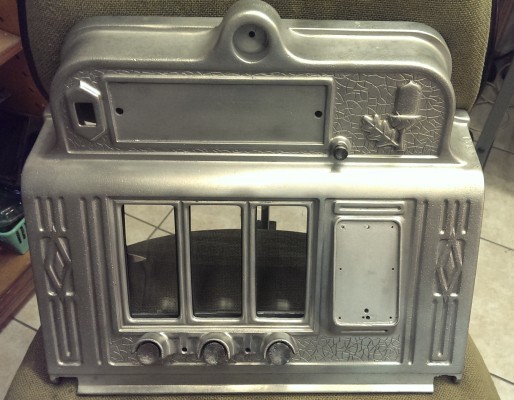

- Øvre frontdæksel set forfra.
-

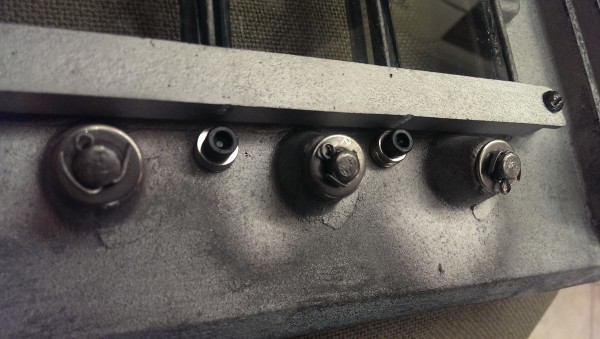

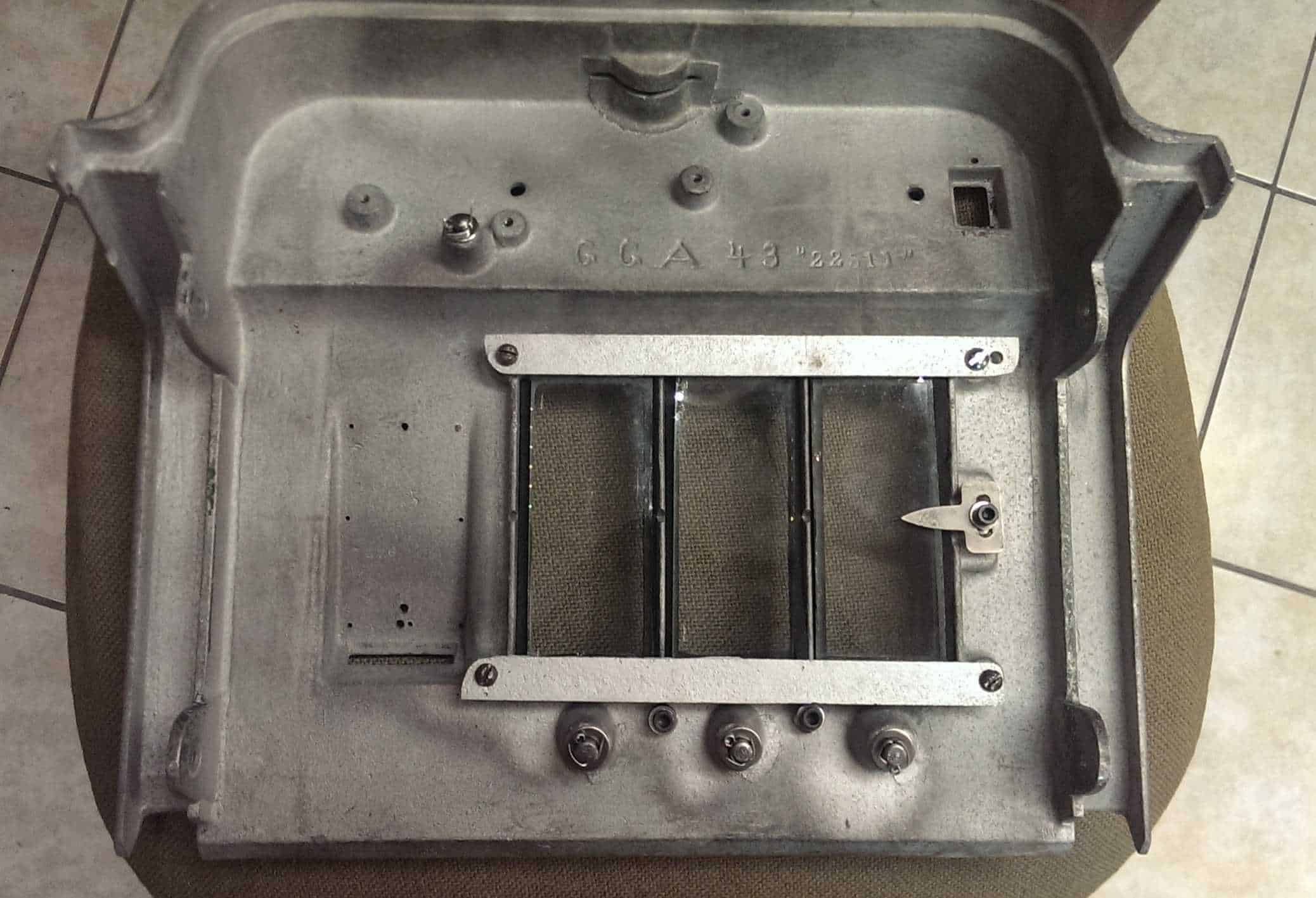

- Øvre frontdæksel set fra bagsiden. Alt er nydeligt og klar til brug.
-

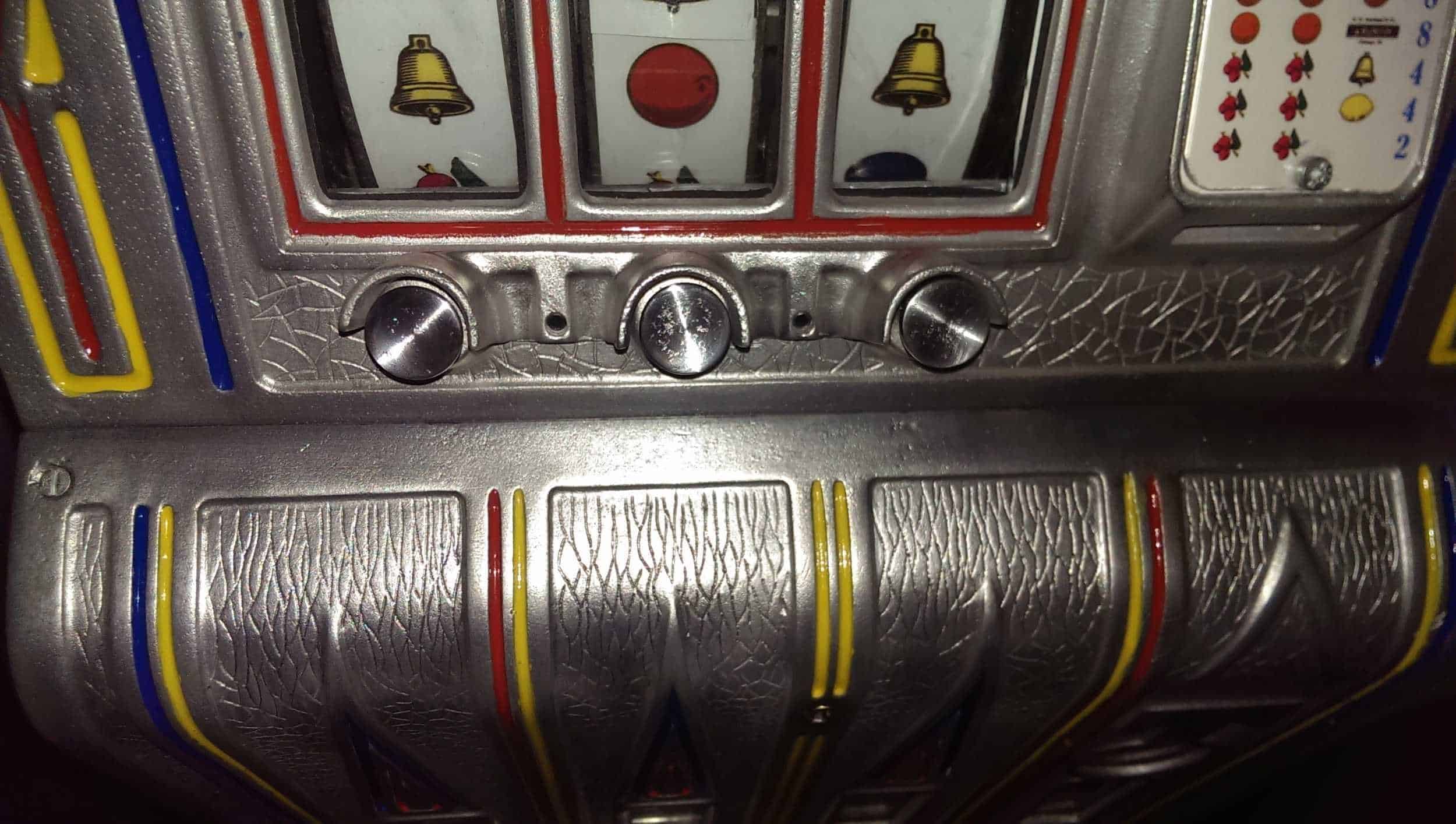

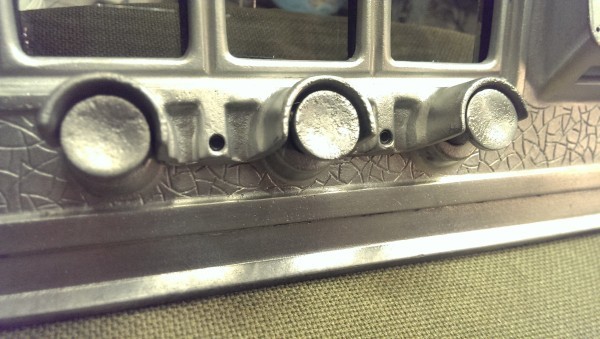

- Knapper med hatteskygge set fra forsiden. Utroligt at forestille sig at knapperne var helt frosset og rustet fast til maskinen da vi startede ud.
-

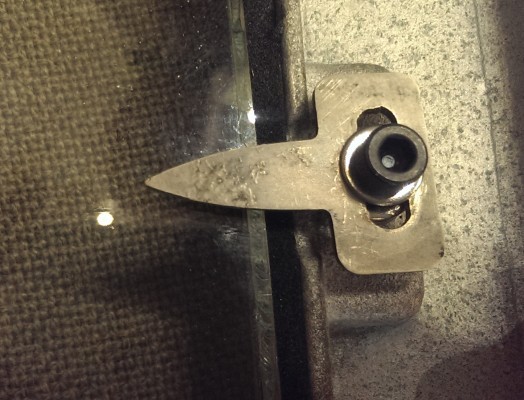

- Pilen / Nålen som viser spilleren den aktive række
-

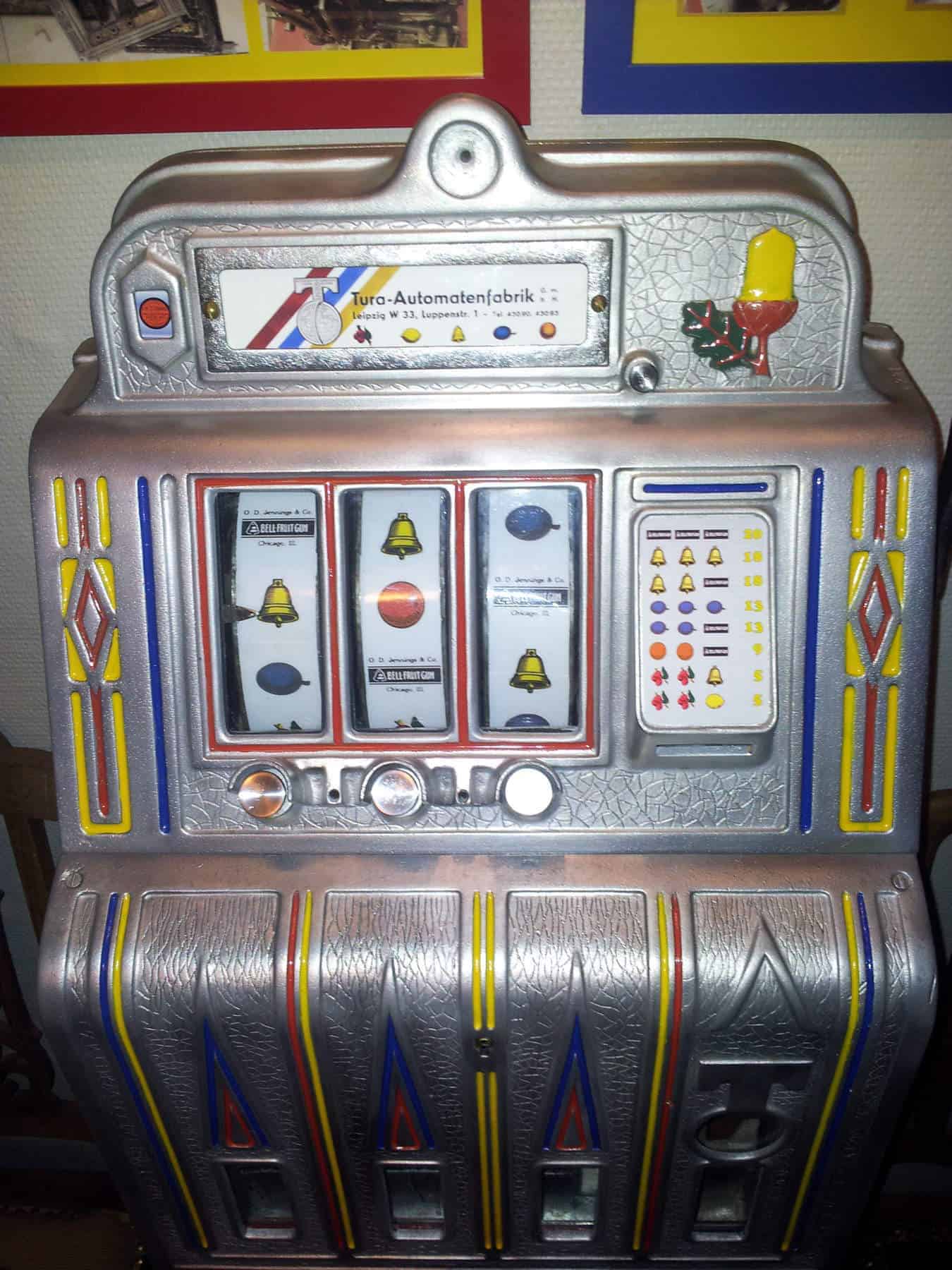

- Den nye fine automat med det gamle skilt genmonteret for illustrationens skyld. Meget autentisk…
-

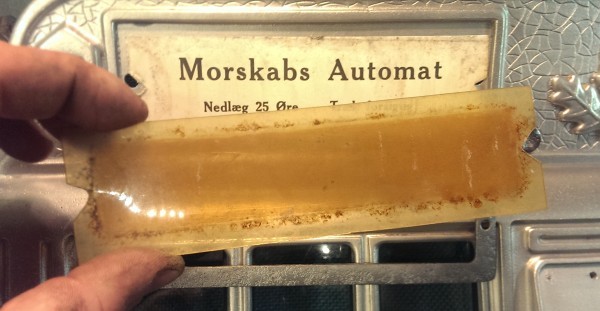

- Det hvide stykke papir bagved det MEGET guldnede stykke plastik (muligvis celluloid).
-

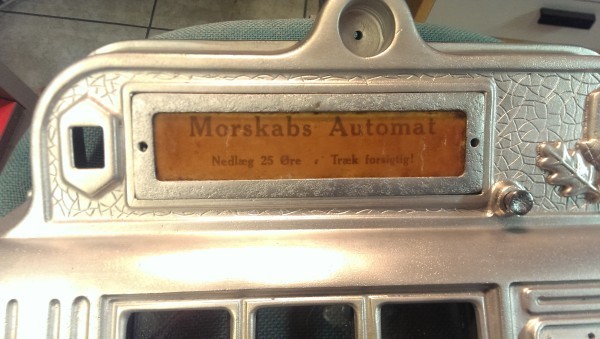

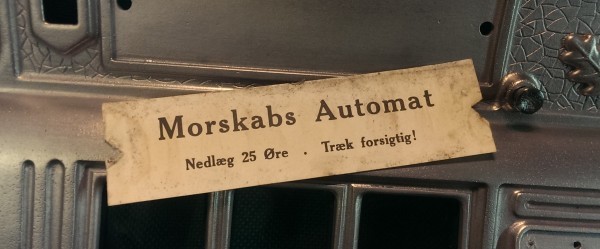

- Morskabsautomat! Gad vide hvornår dette skilt blev sat i maskinen. Vi gætter på engang i 50’erne eller 60’erne.
-

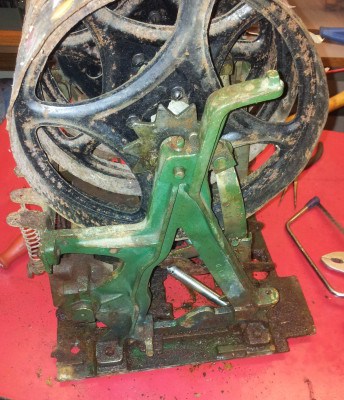

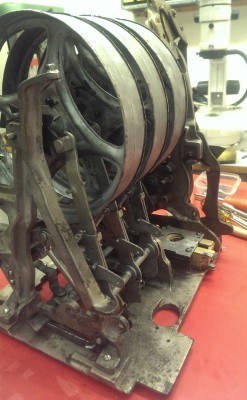

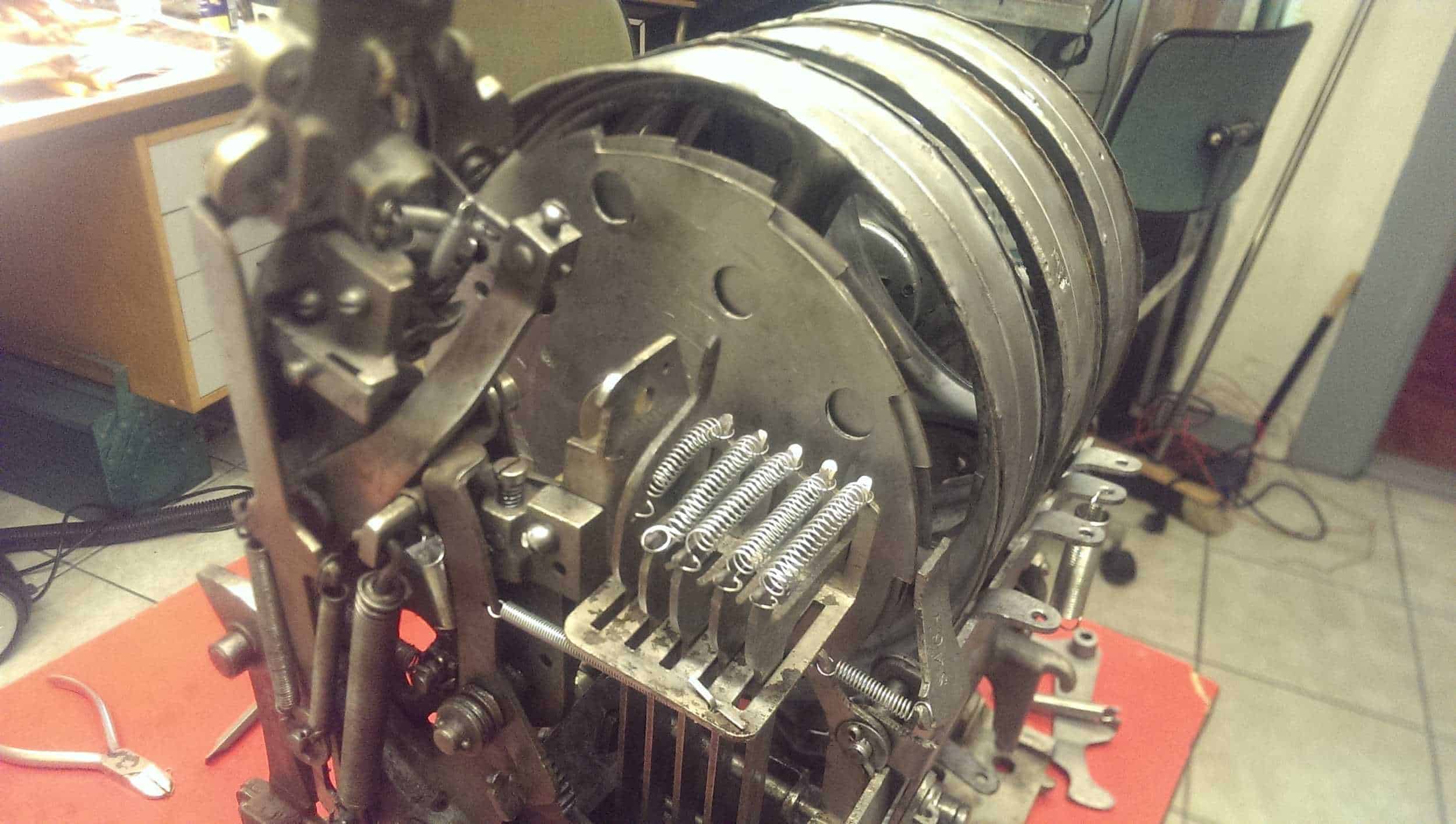

- Her ses maskinen skrået bagfra med tromlerne monteret
-
- Vi så os desværre nødsaget til at afmonteret urværket igen.
-
- Set fra toppen
-

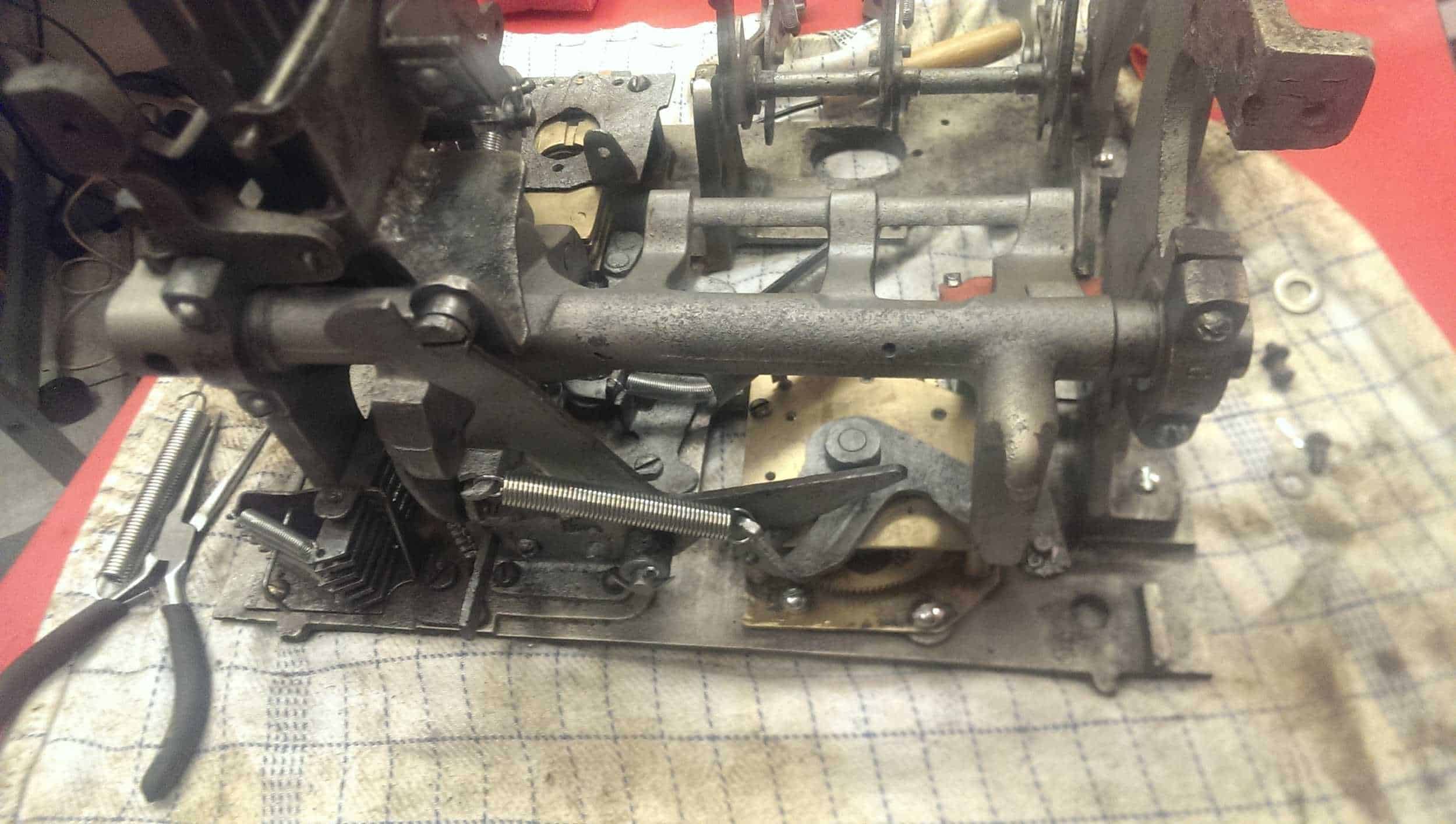

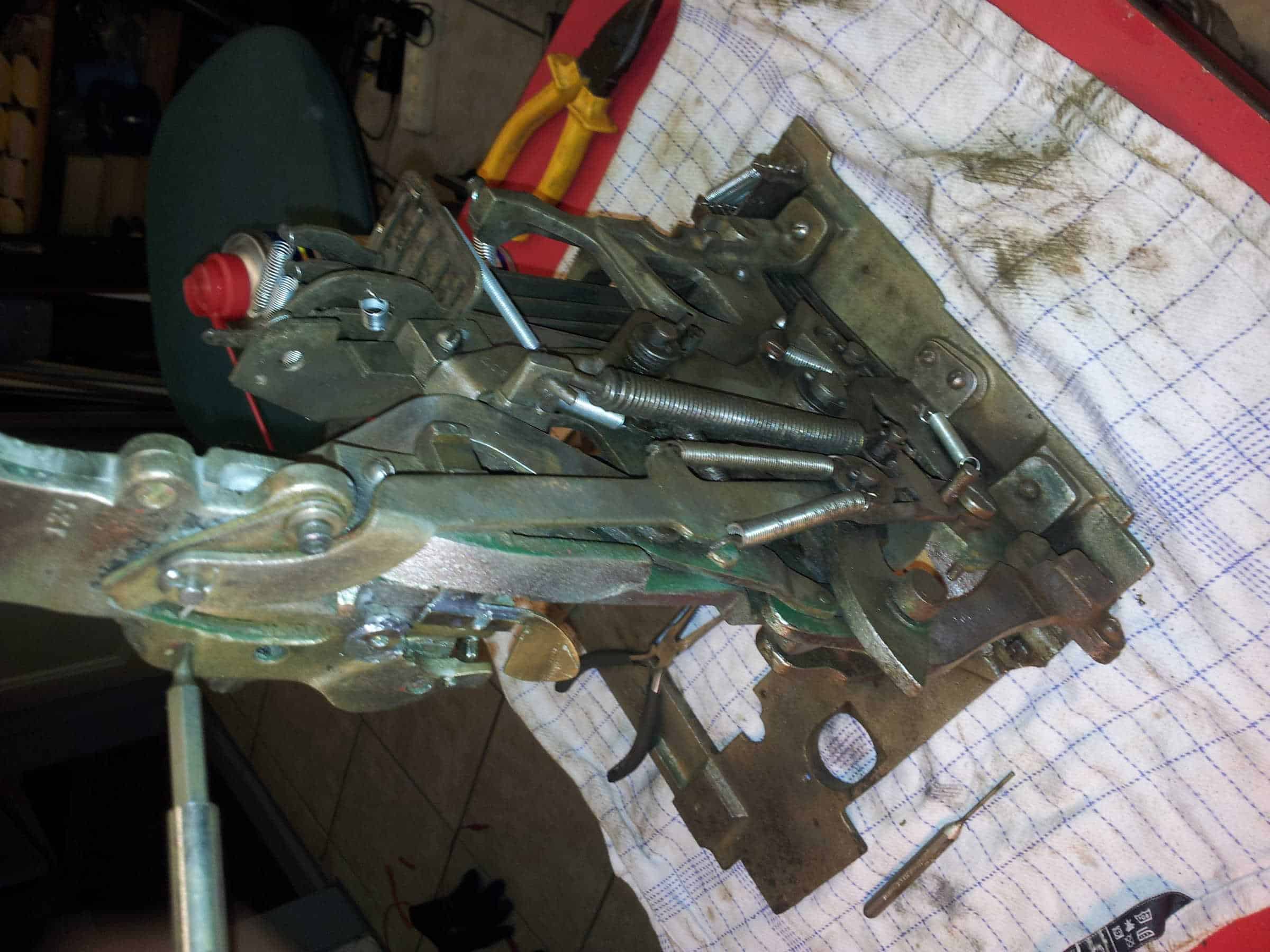

- Side, arme, bagvippearm og andre træk og fjedre er her blevet monteret
-

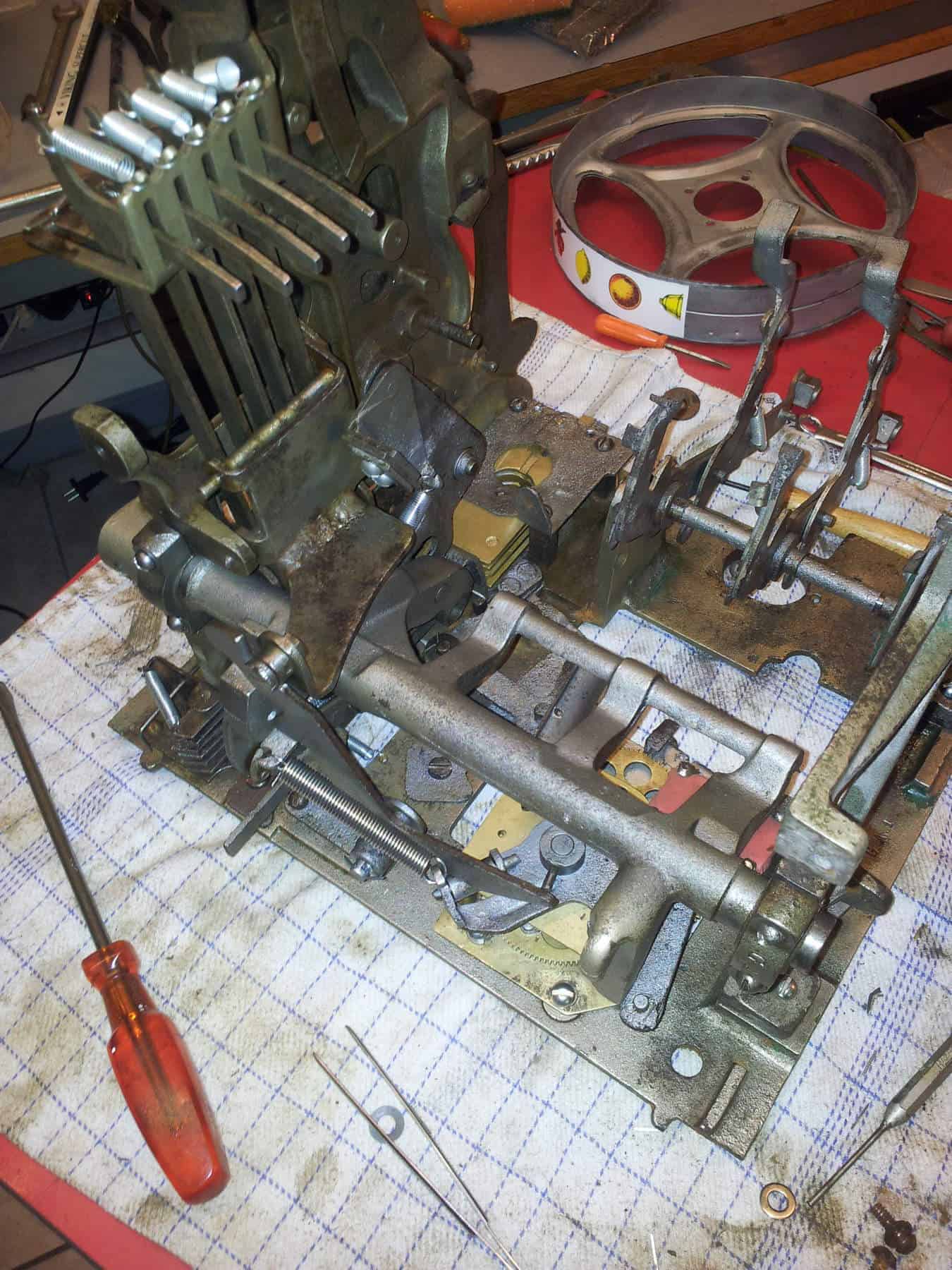

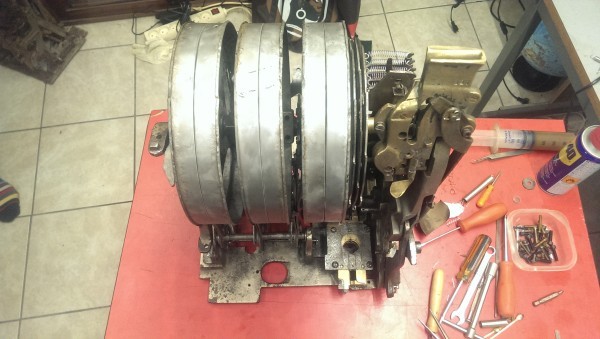

- Tromlerne er sat på og forsøgt indstillet korrekt. Der er stadig lidt arbejde på den front. Urværket mangler på dette billede. Ellers sidder alt andet (vist nok) i maskinen.
-

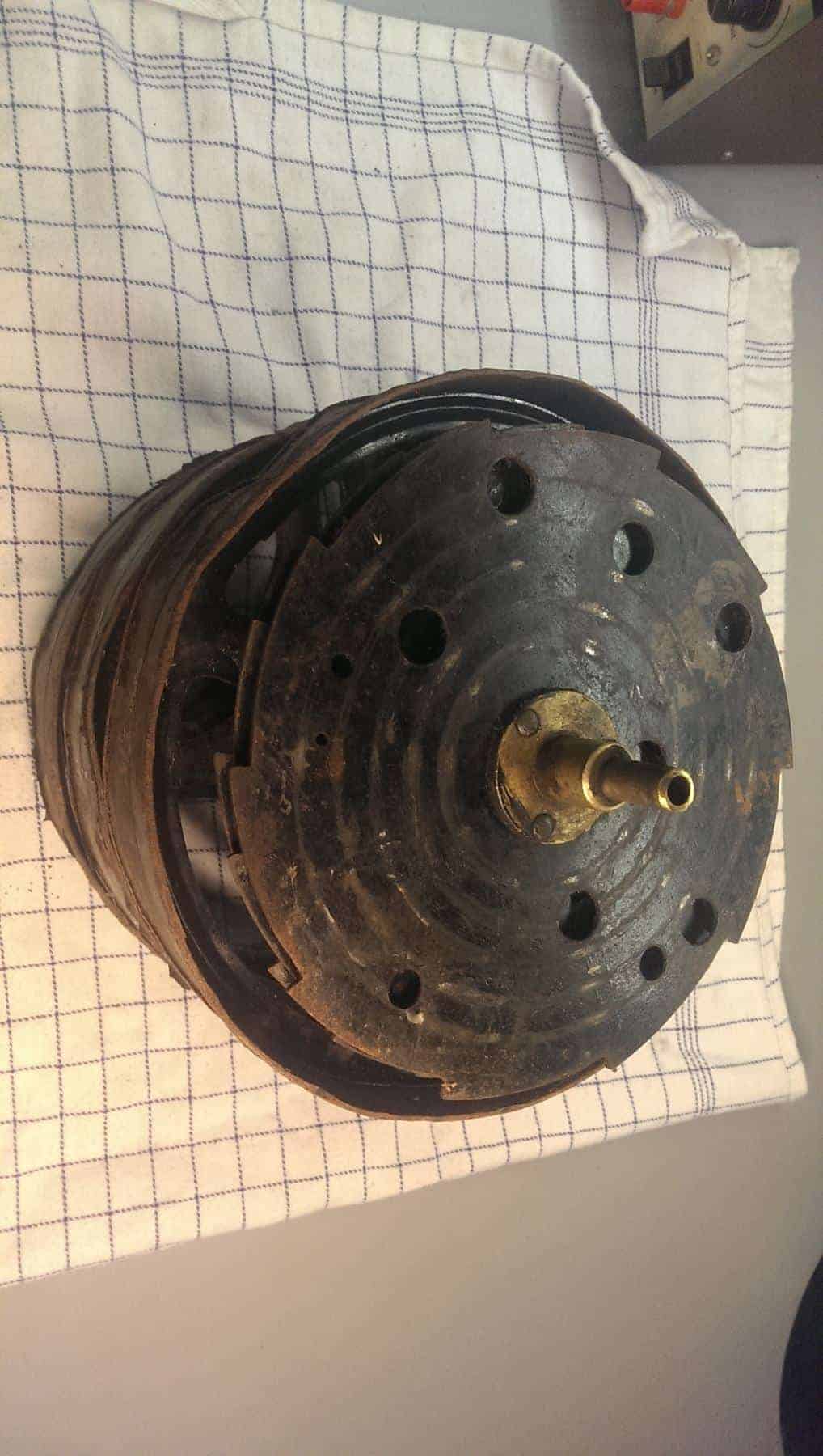

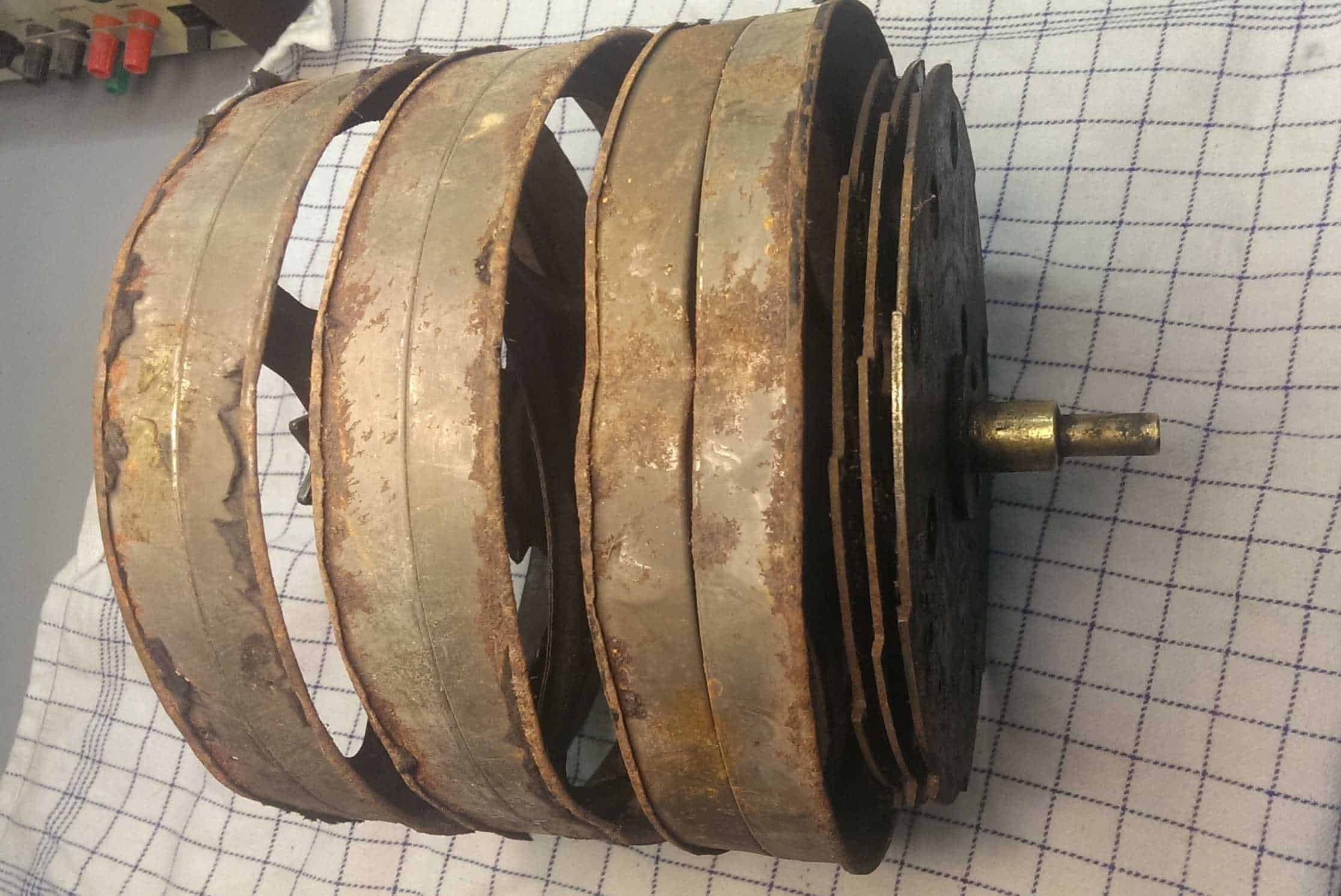

- Tromler monteret på aksen med tandhjul.
-

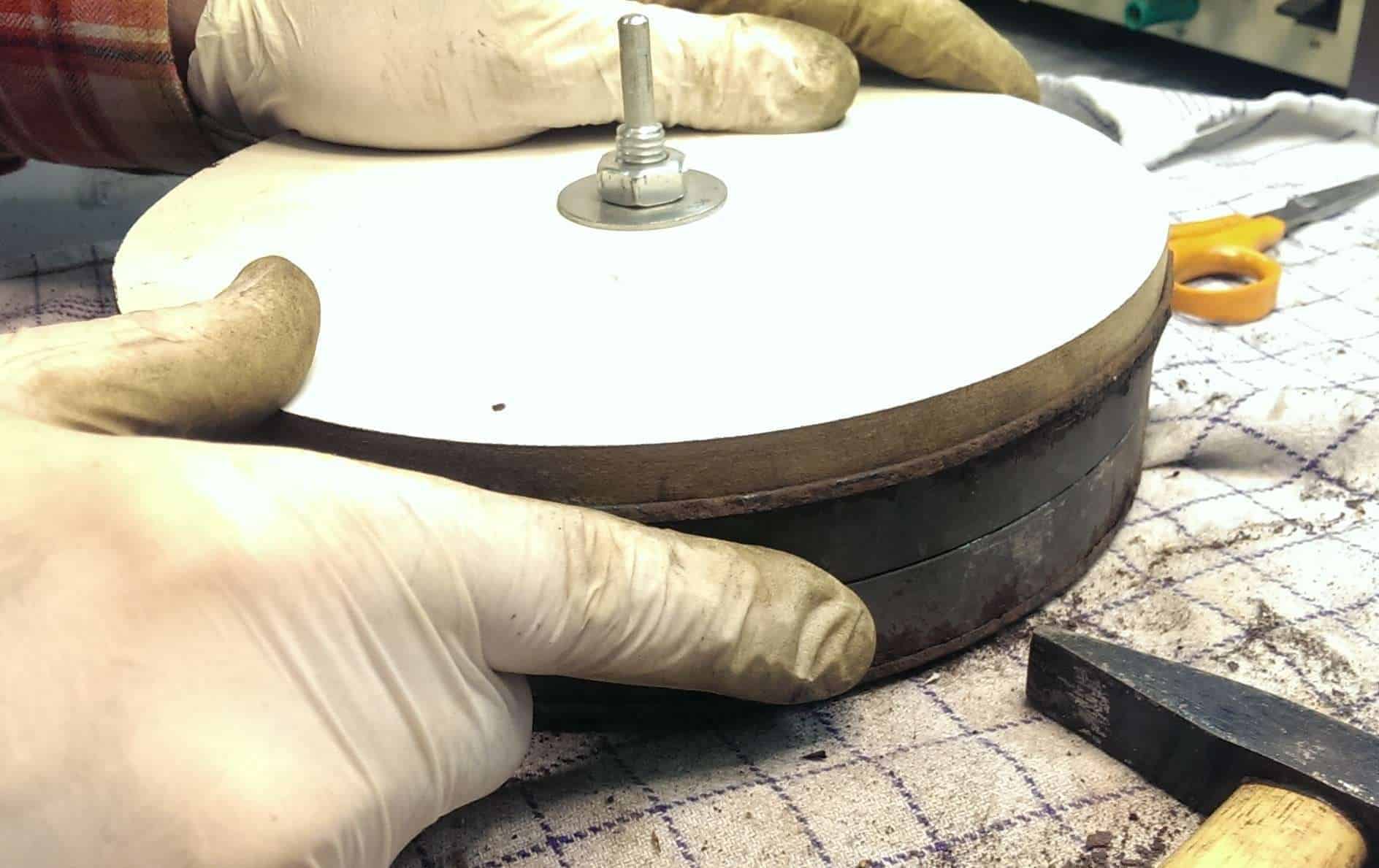

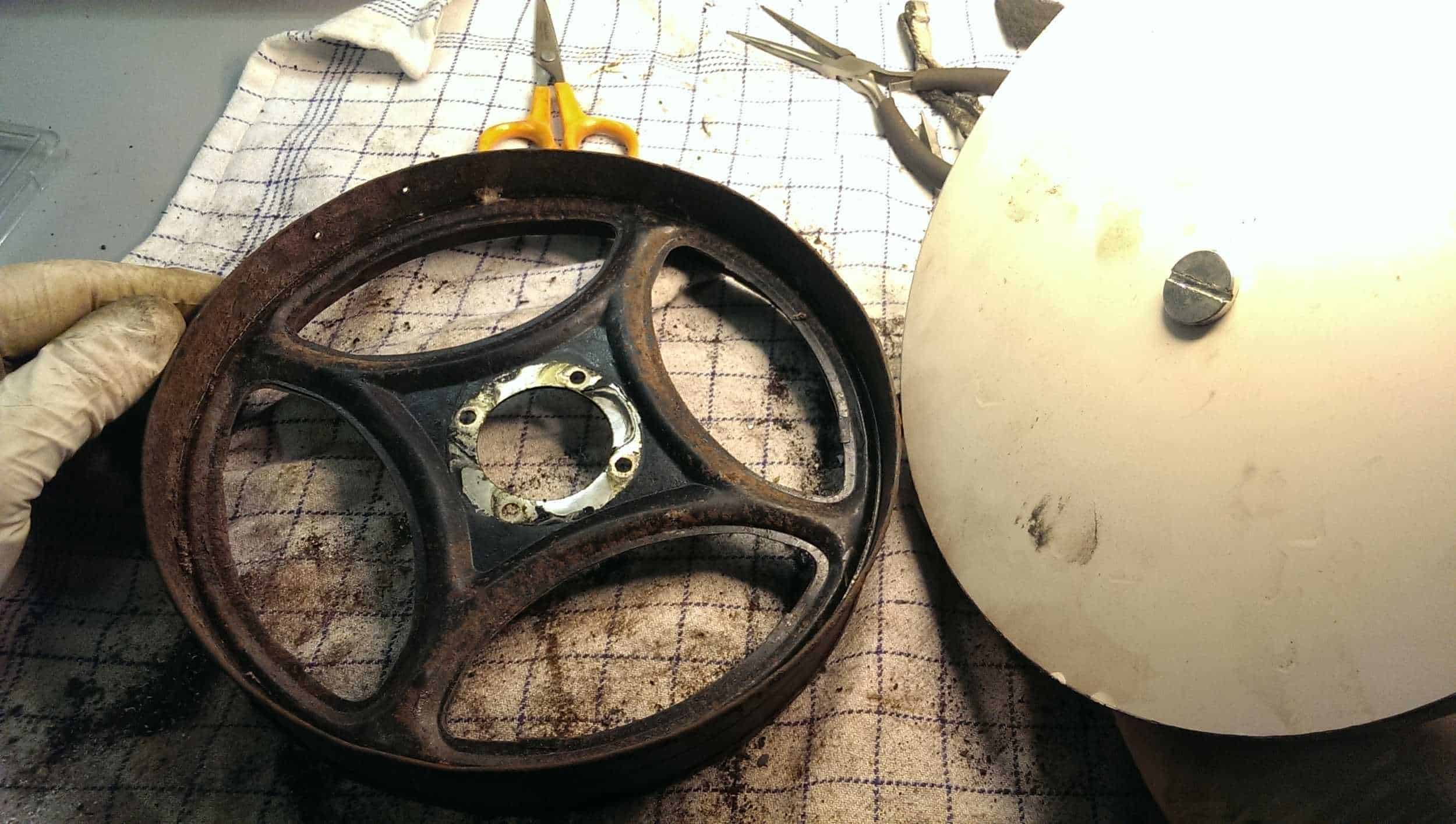

- En trærundel i præcise mål, som vi havde savet ud af en tilfældig MDF plade; presset ned i hver side af tromlen.
-

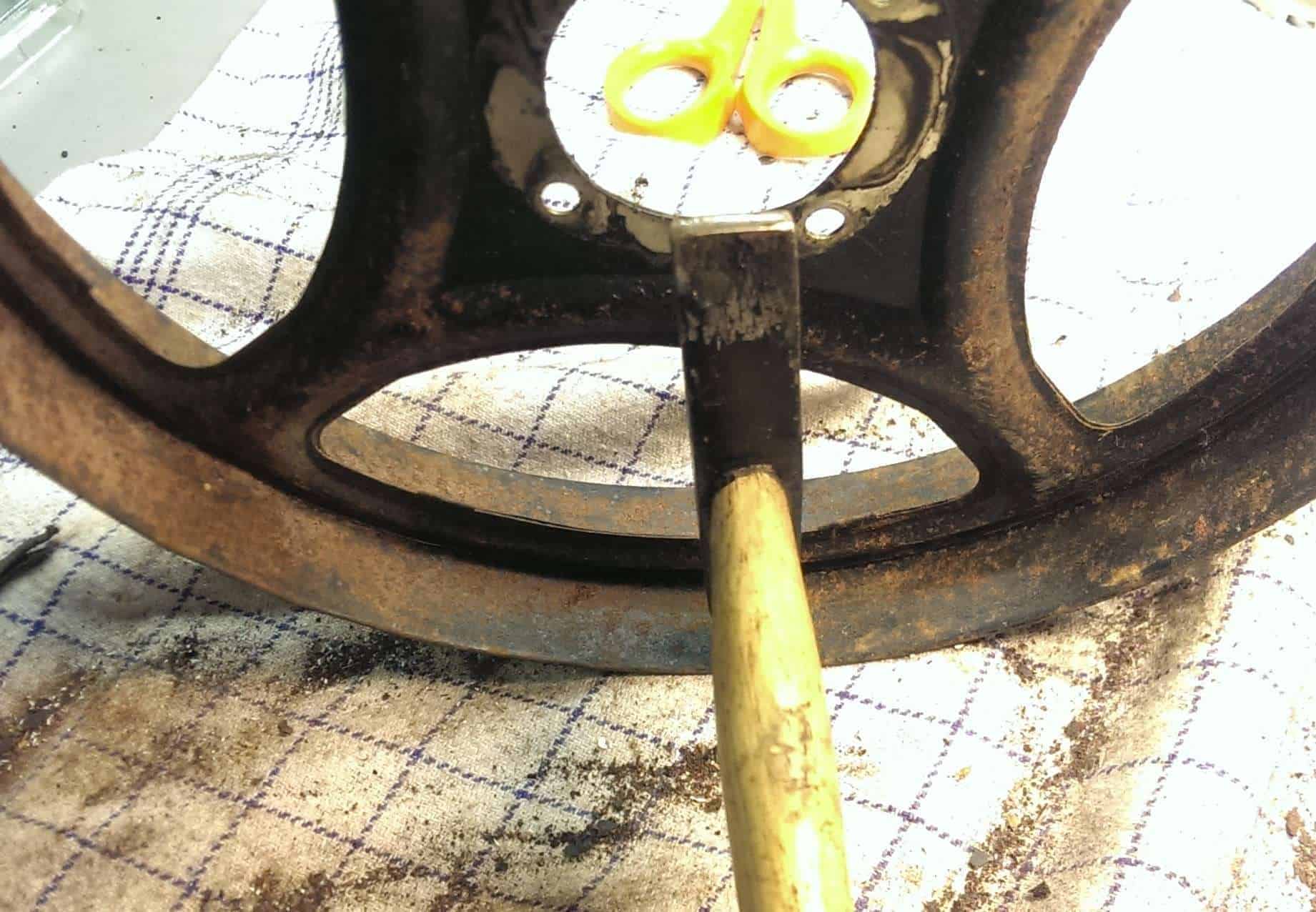

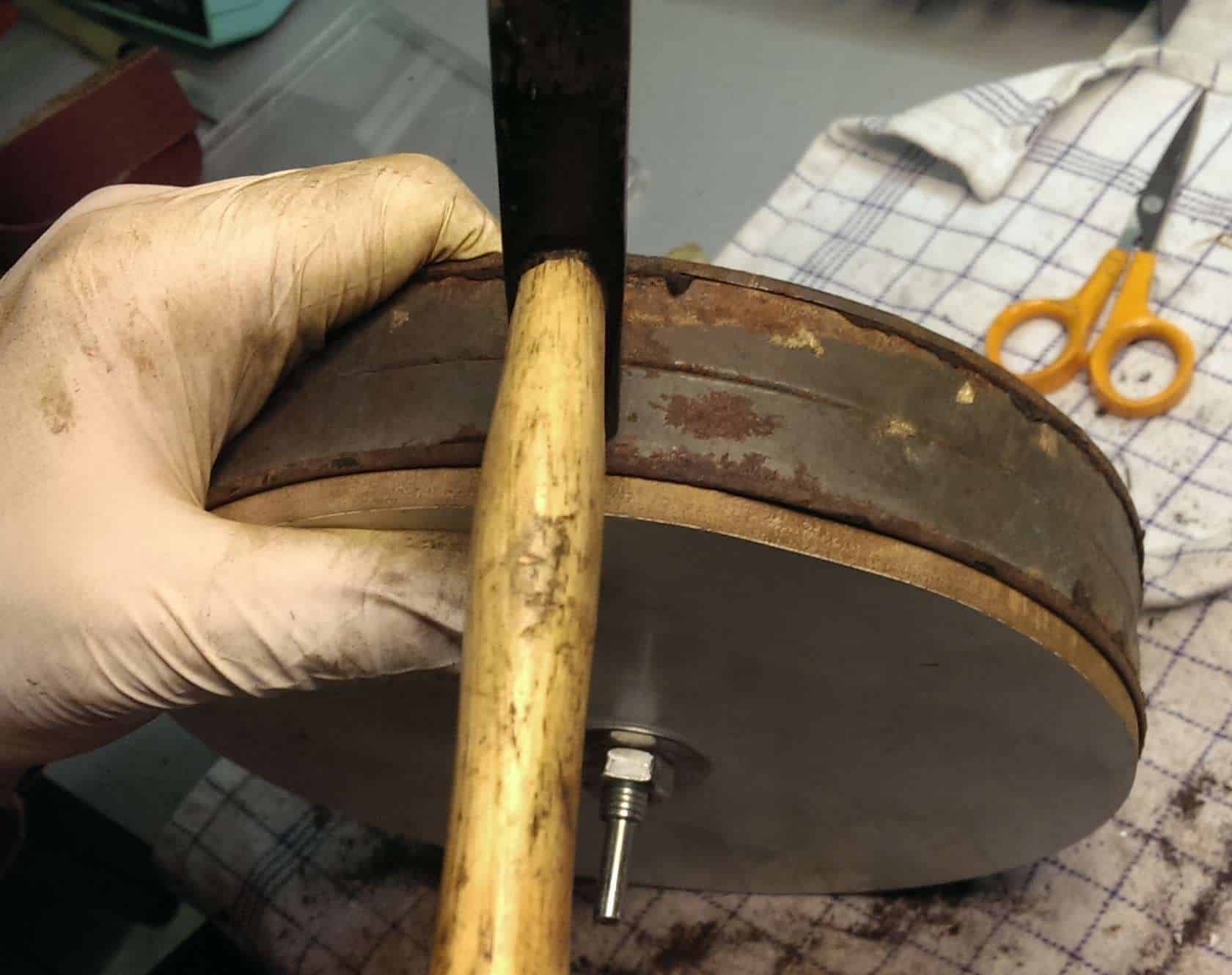

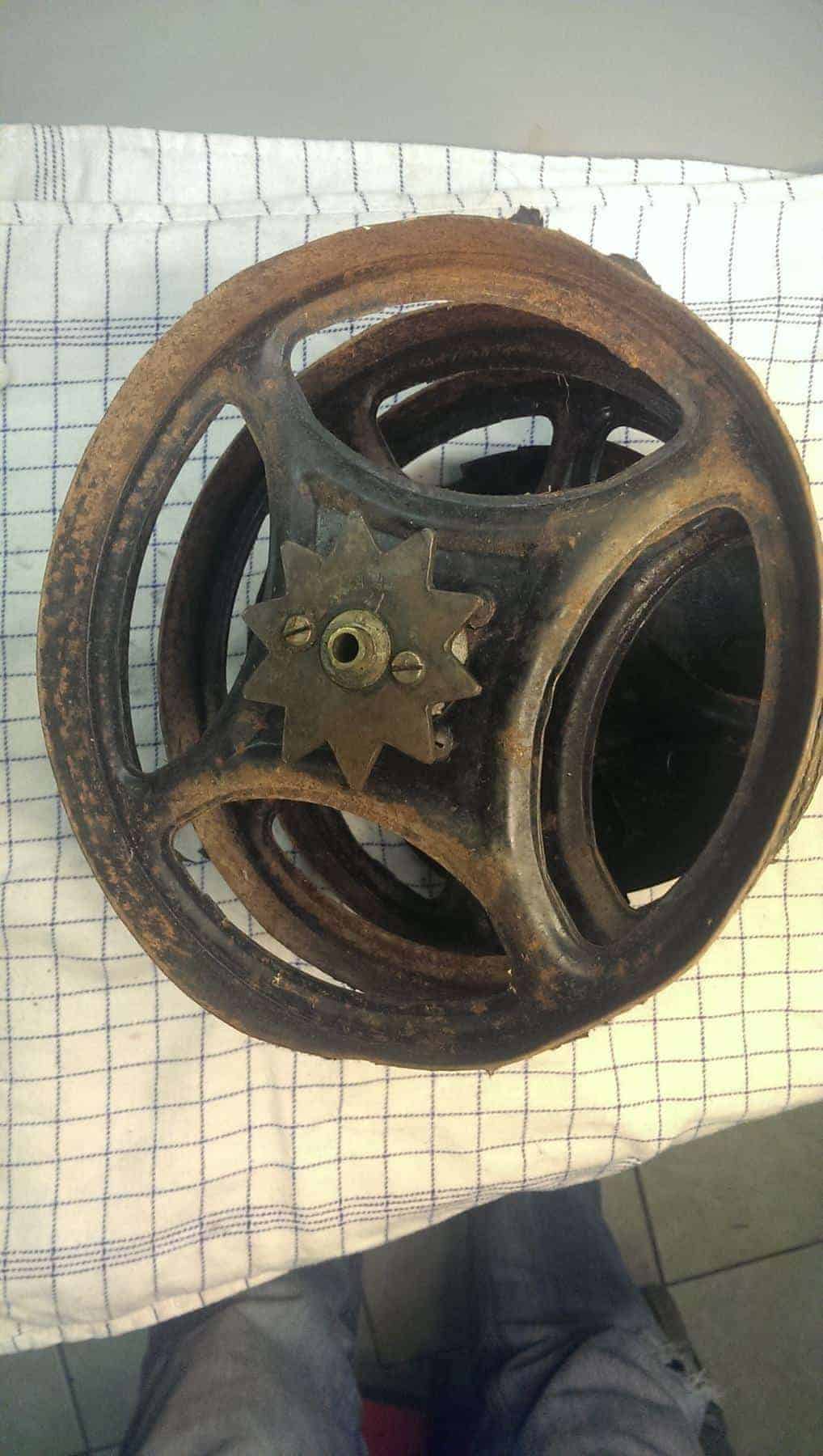

- Kanten rettes til med en hammer hele vejen rundt
-

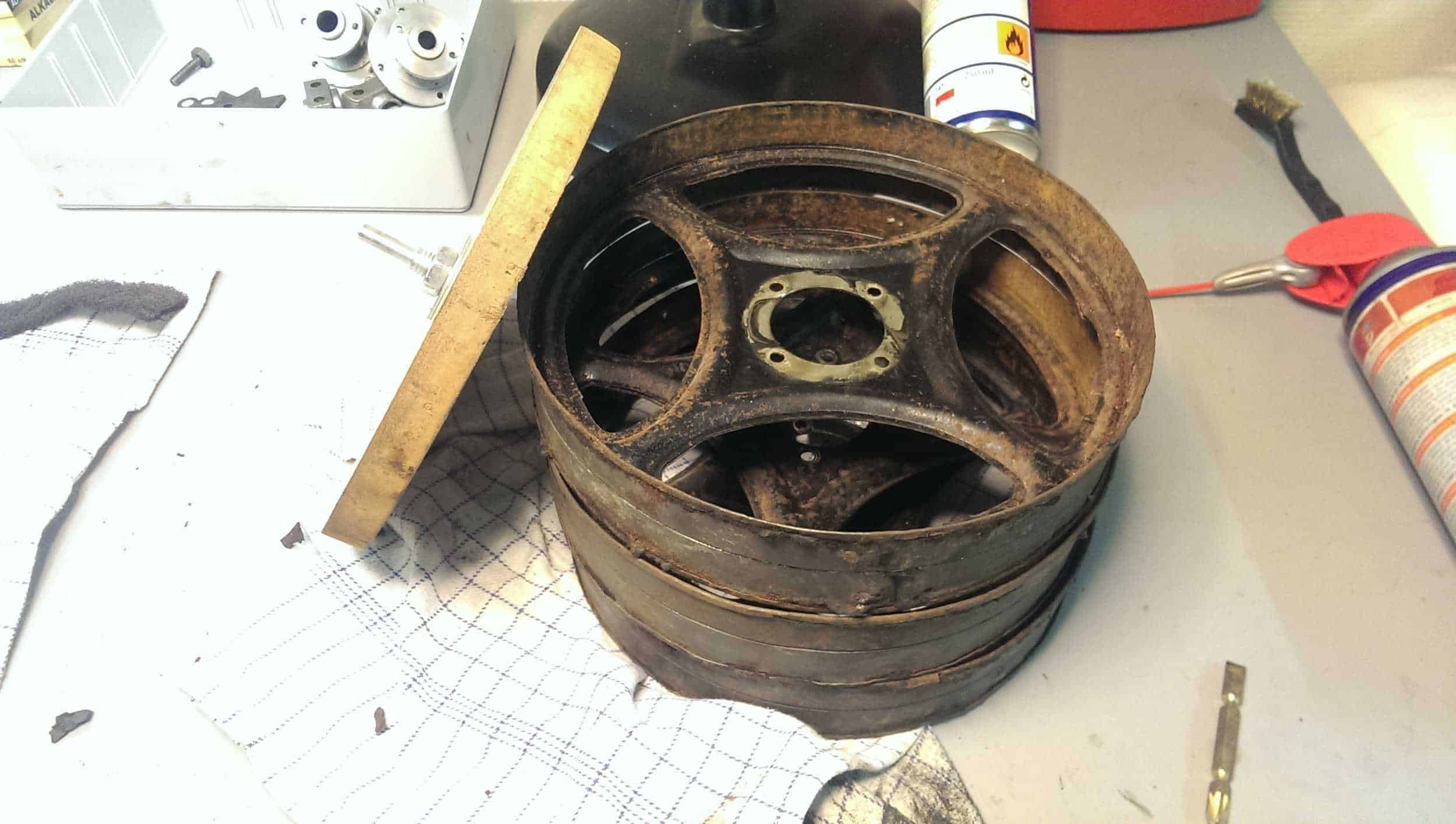

- De største buler bankes ud
-
- De rensede og flotte dele er nu atter funktionsdygtige
-

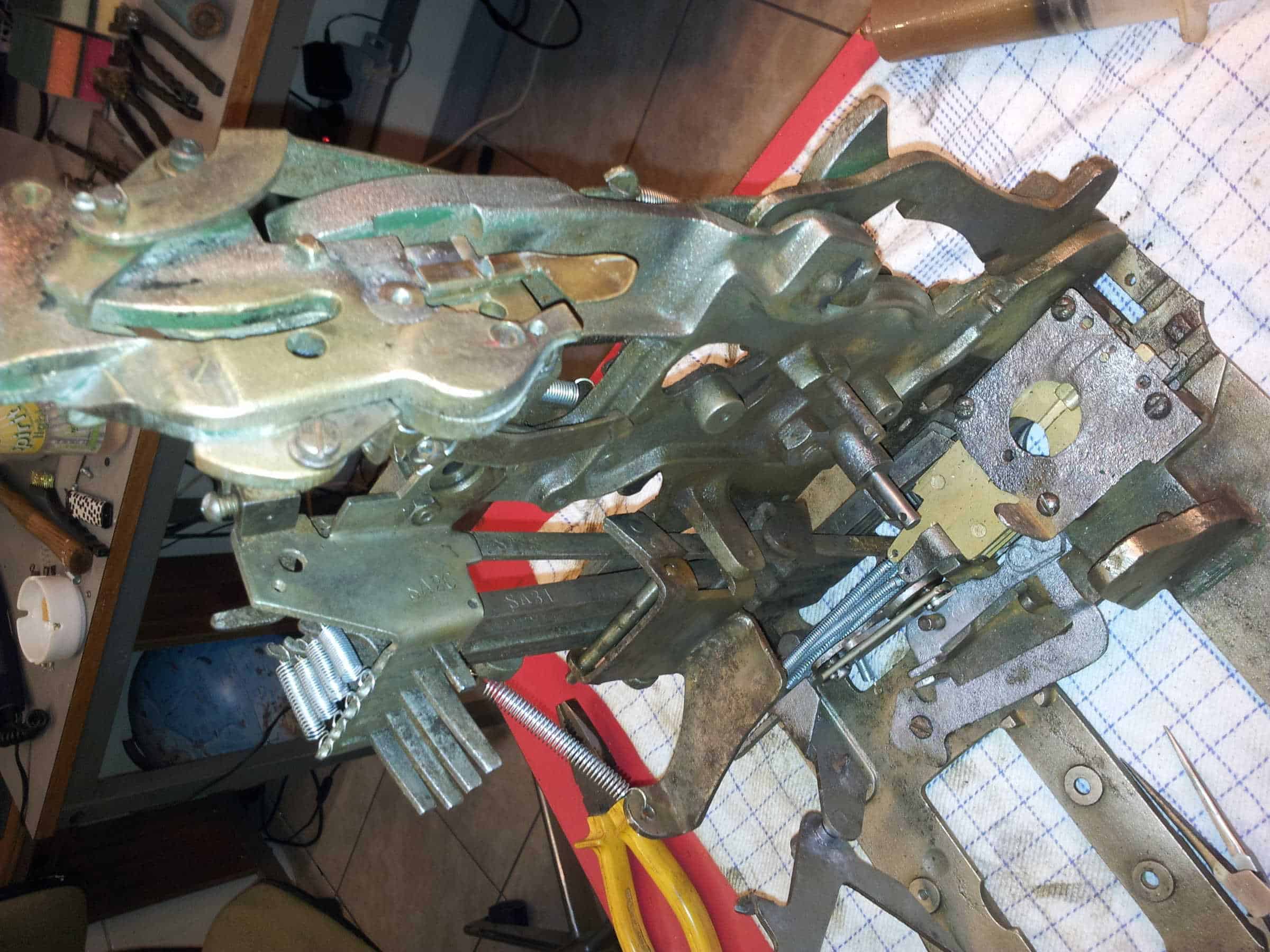

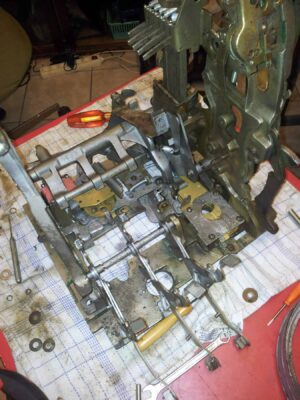

- Så blev alle de tilhørende dele forbundet til pladerne. Det begynder at give lidt mening rent mekanisk, men der er forsat mange ubesvarede spørgsmål.
-
- Pladerne til udbetalingsmekanismen er monteret i maskinen. Messing er nu engang flot.
-

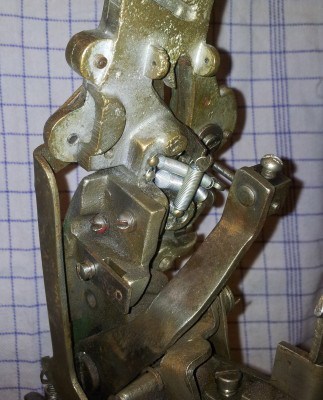

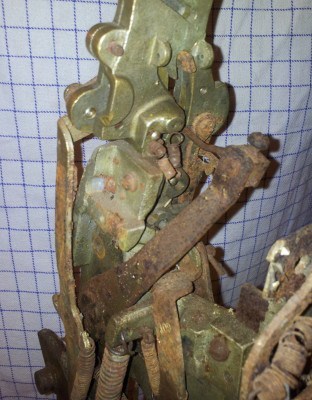

- Den ufærdige version af møntindkastet
-

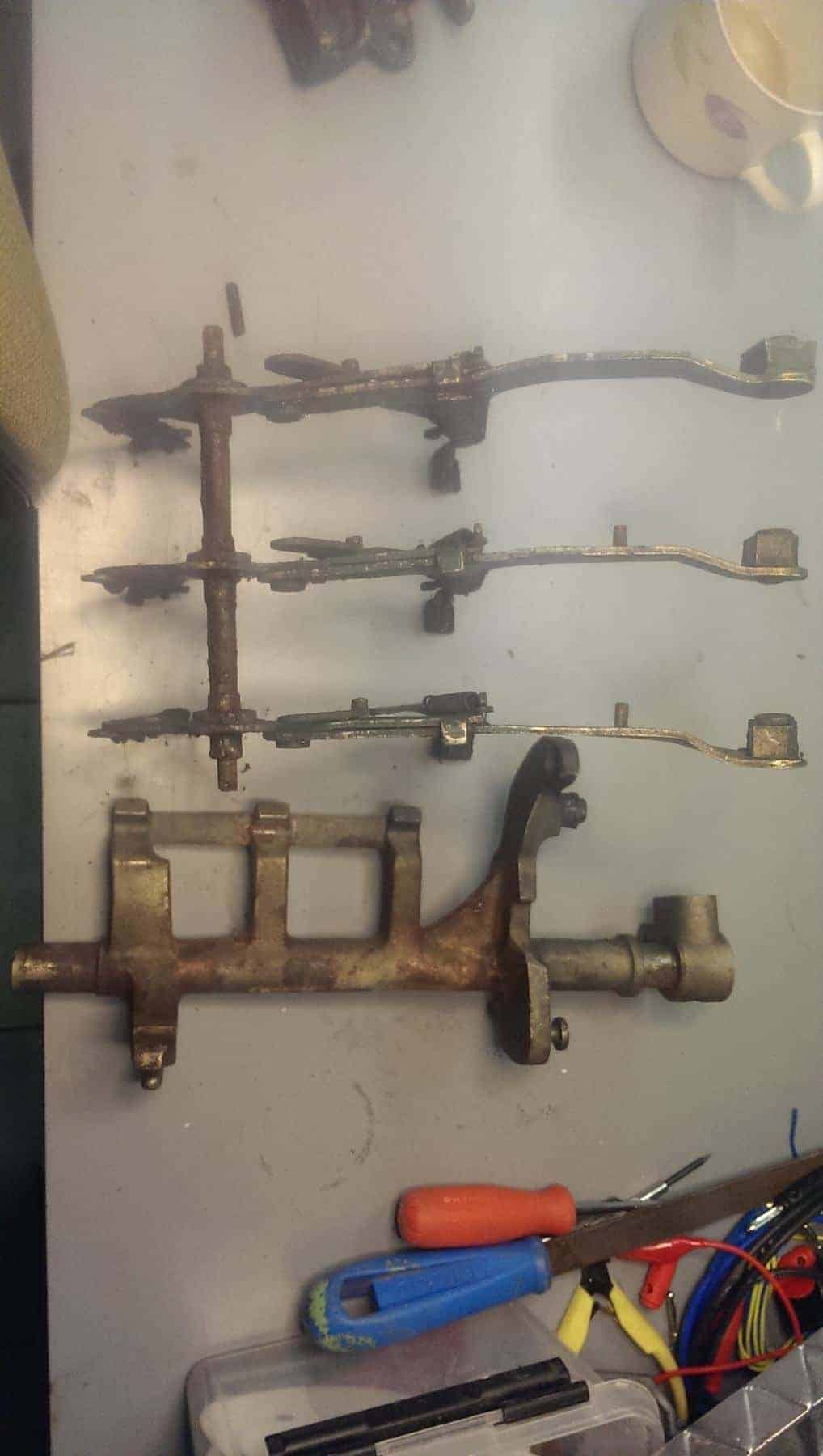

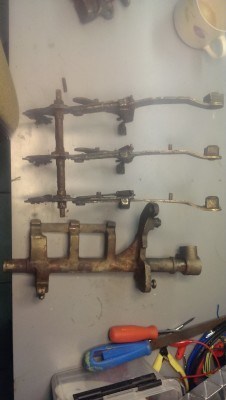

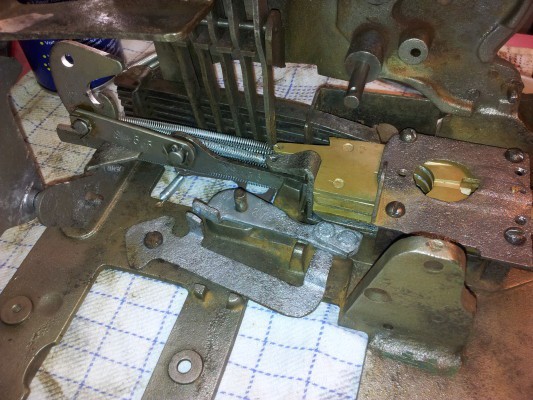

- De arme som styrer udbetalingsmekanismen som de så ud tidligere i dag.
-
- Benene og tilhørende holdere, har været en tur på slibemaskinens børstehjul, slebet efter med sandpapir og til sidst, en smule WD40 + ståluld skrubning
-

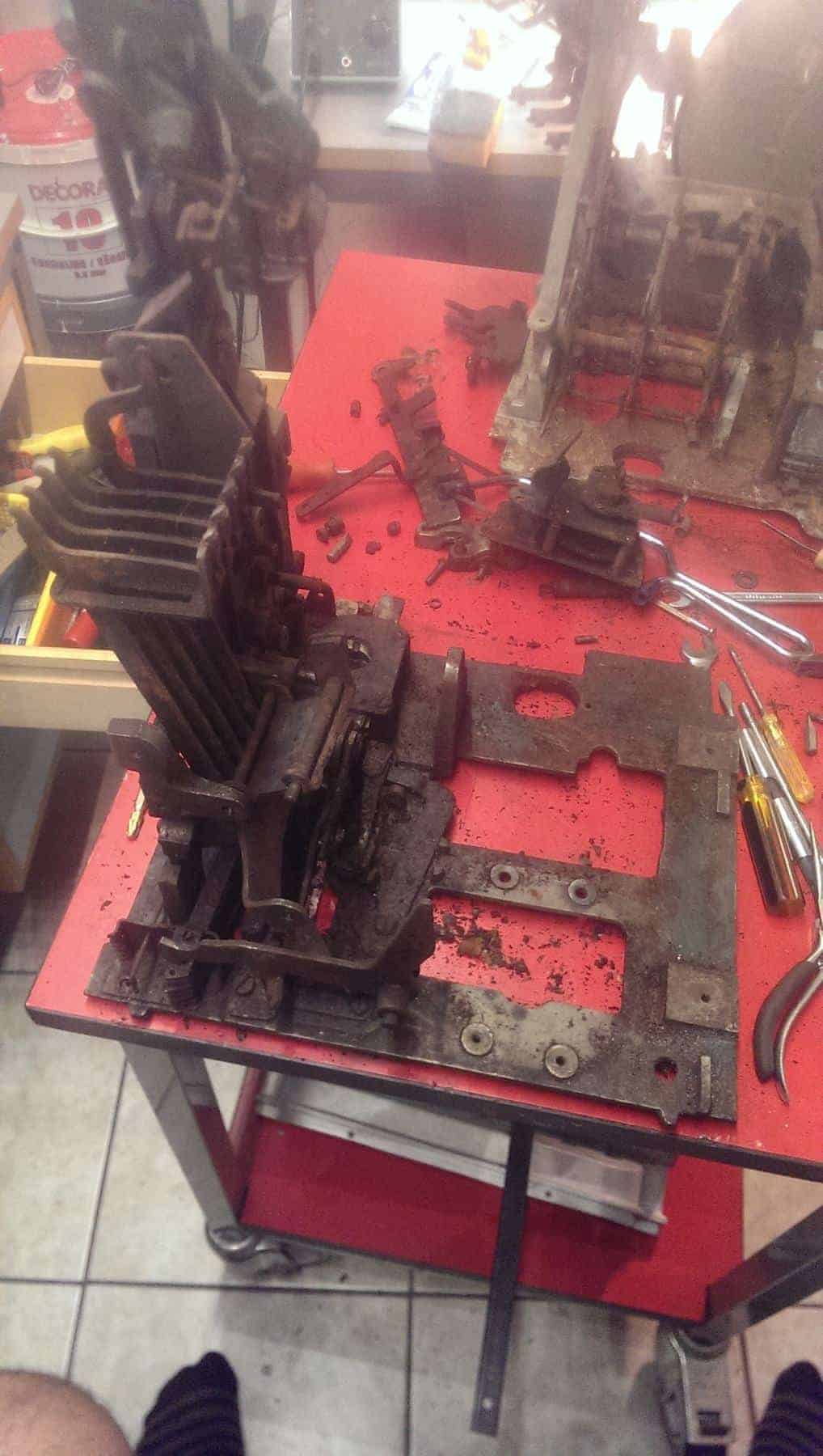

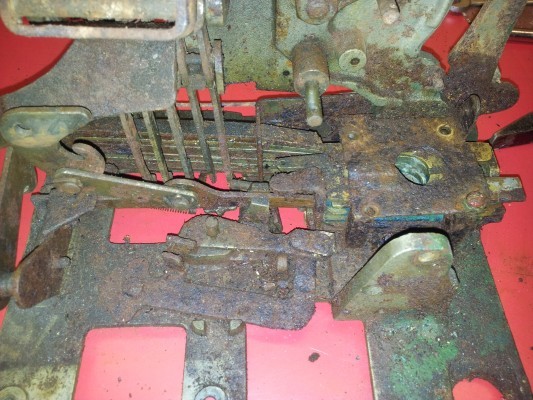

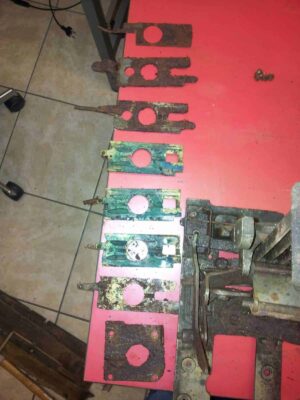

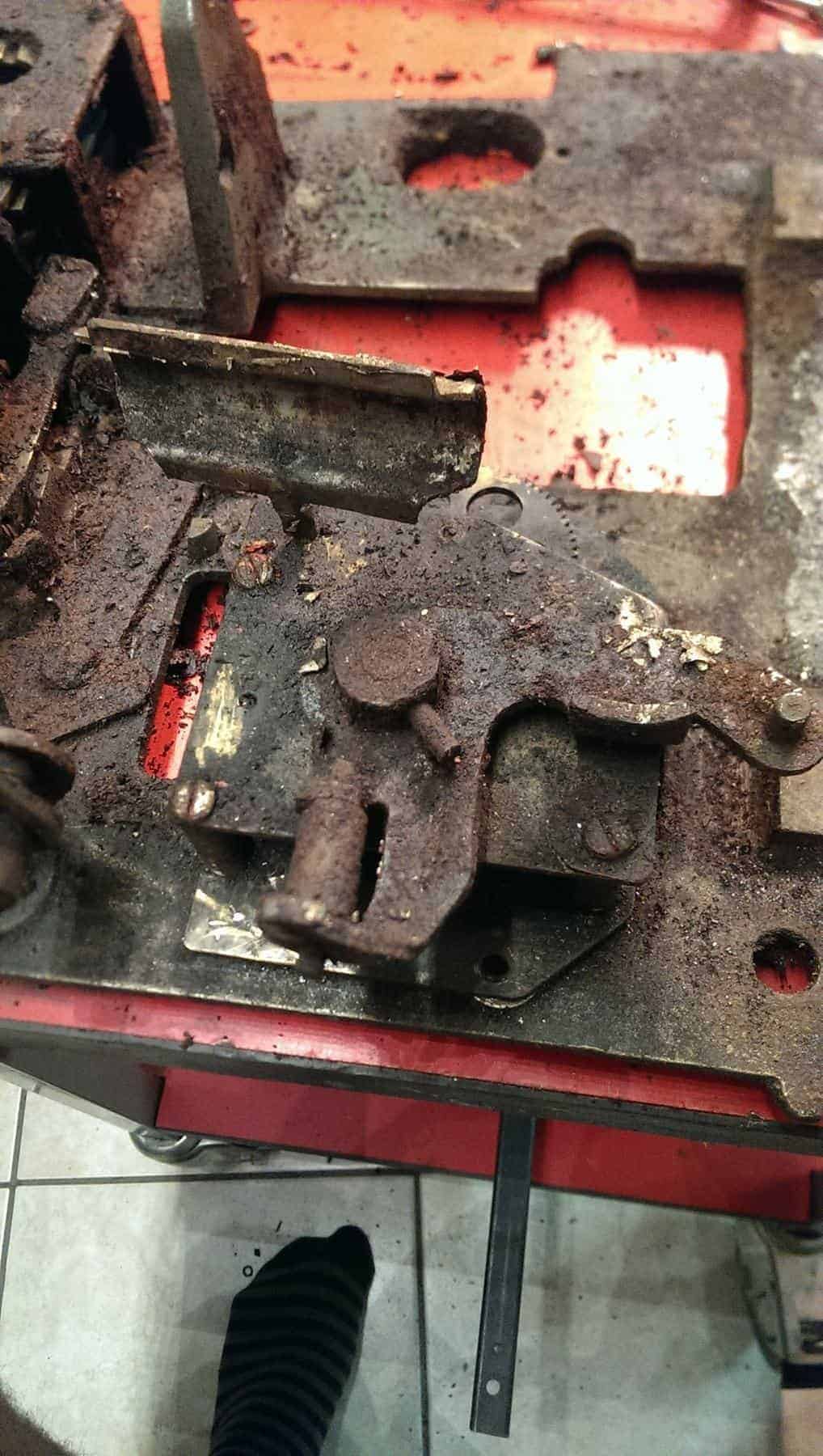

- Så er den ude på bordet og skilt ad i atomer (næsten…). Øverst i billede ses mekanismens nederste plade. Resten af pladerne følger i rækkefølge. De trænger til en kærlig hånd og et par nye tryk-fjedre.
-

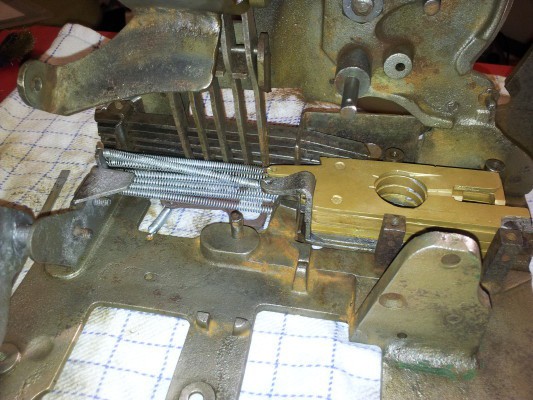

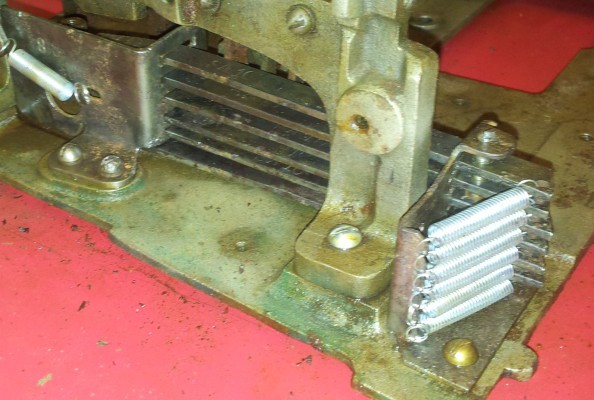

- Så er de monteret igen på den næsten tomme bundplade, samt forbundet med sprit nye fjedre. Nydeligt.
-
- asdf
-

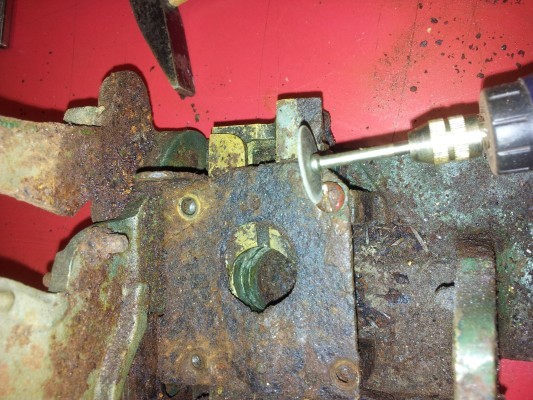

- Med hjælp fra lidt powertools blev skruernes kærv genskabt og på mirakuløs vis lykkedes det efterfølgende at løsne skruerne med håndkraft.
-

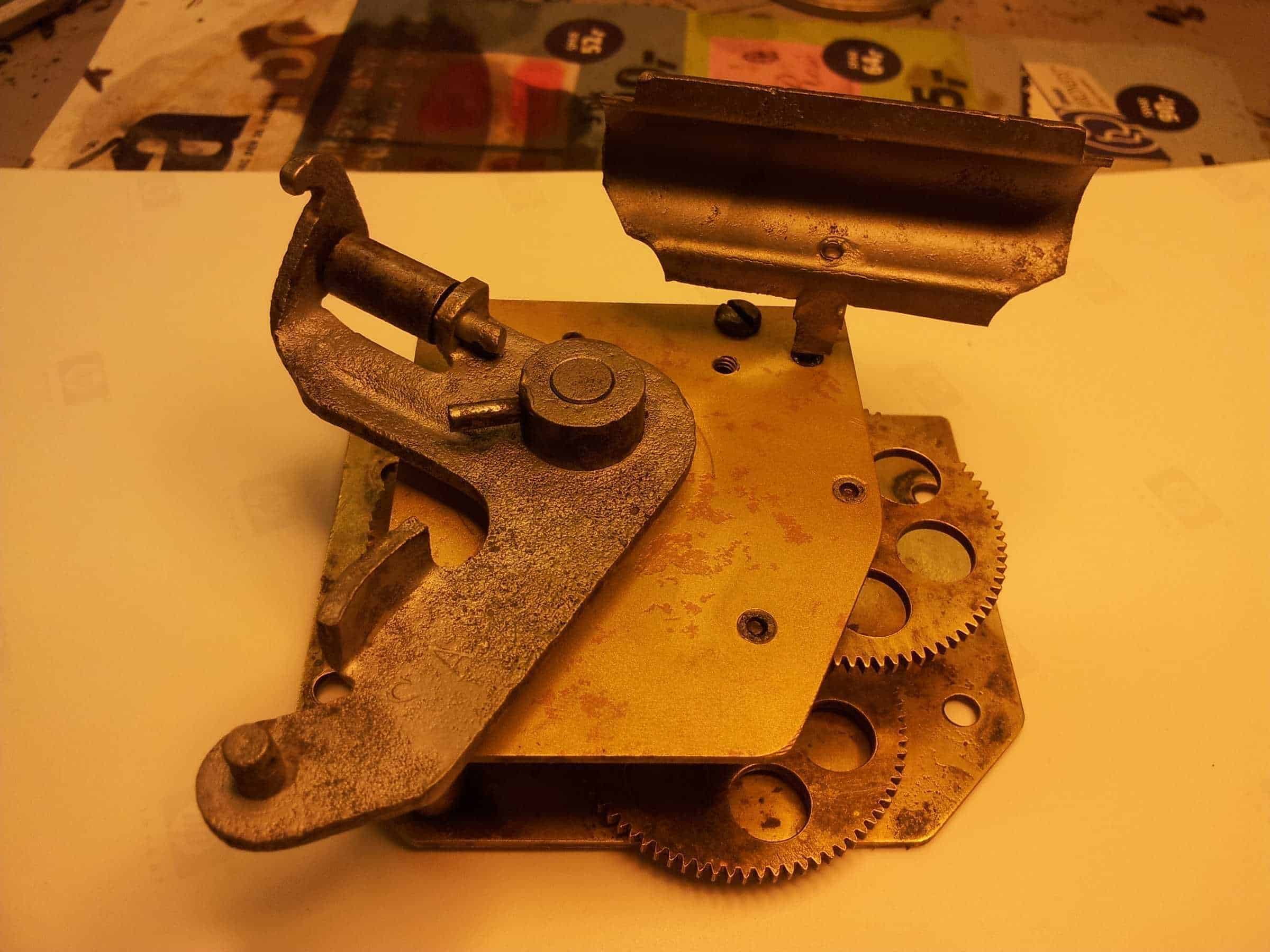

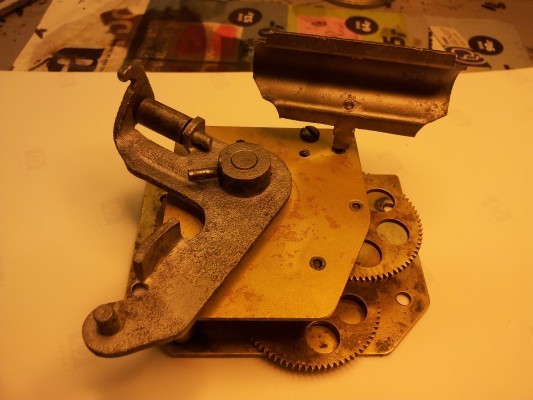

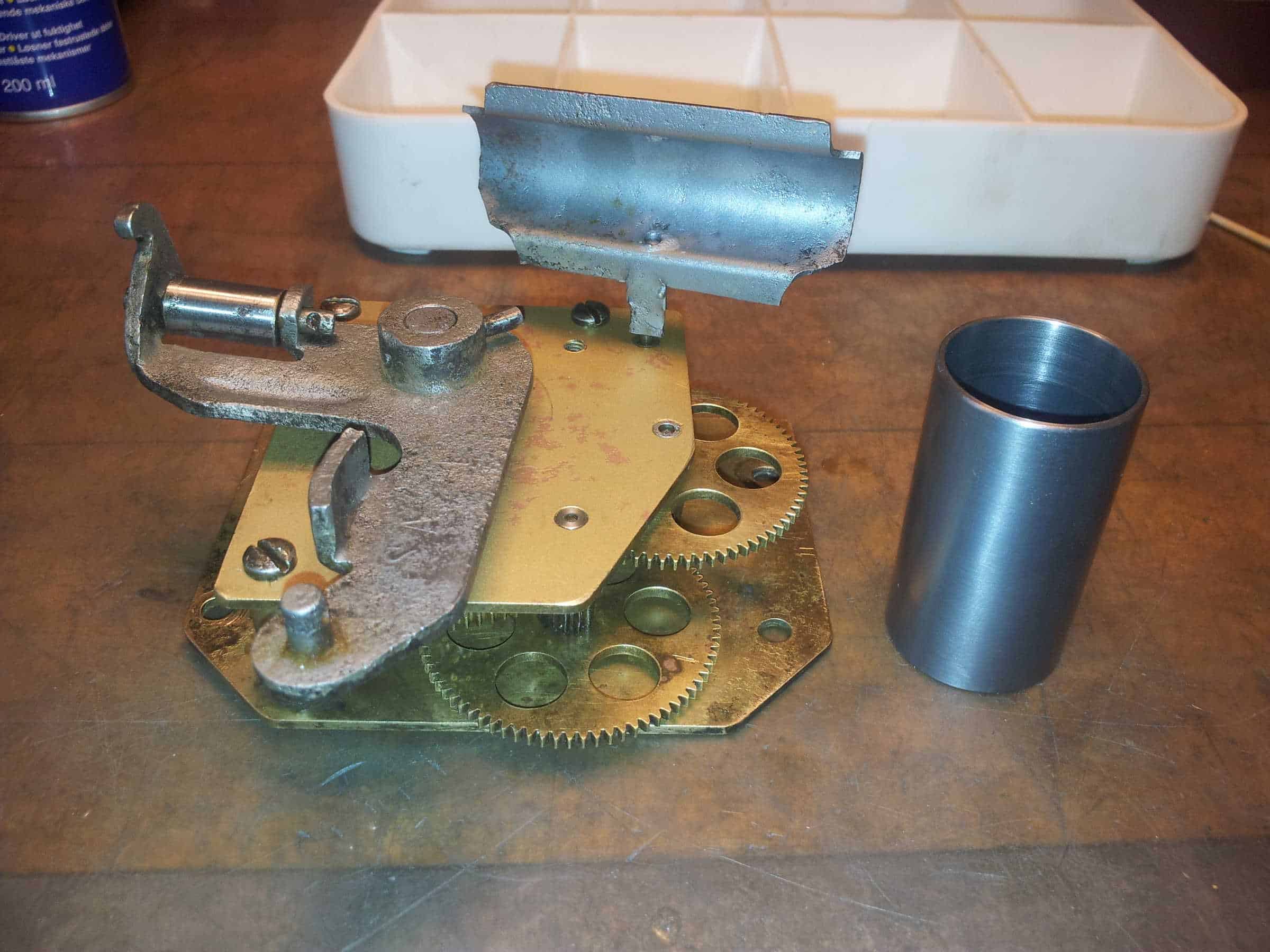

- Urværket som det ser ud nu. Efter gennemgang og rensning.
-
- Ikke så mange dele som man kunne frygte. Tandhjulene har det også relativt fint, alt taget i betragtning.
-

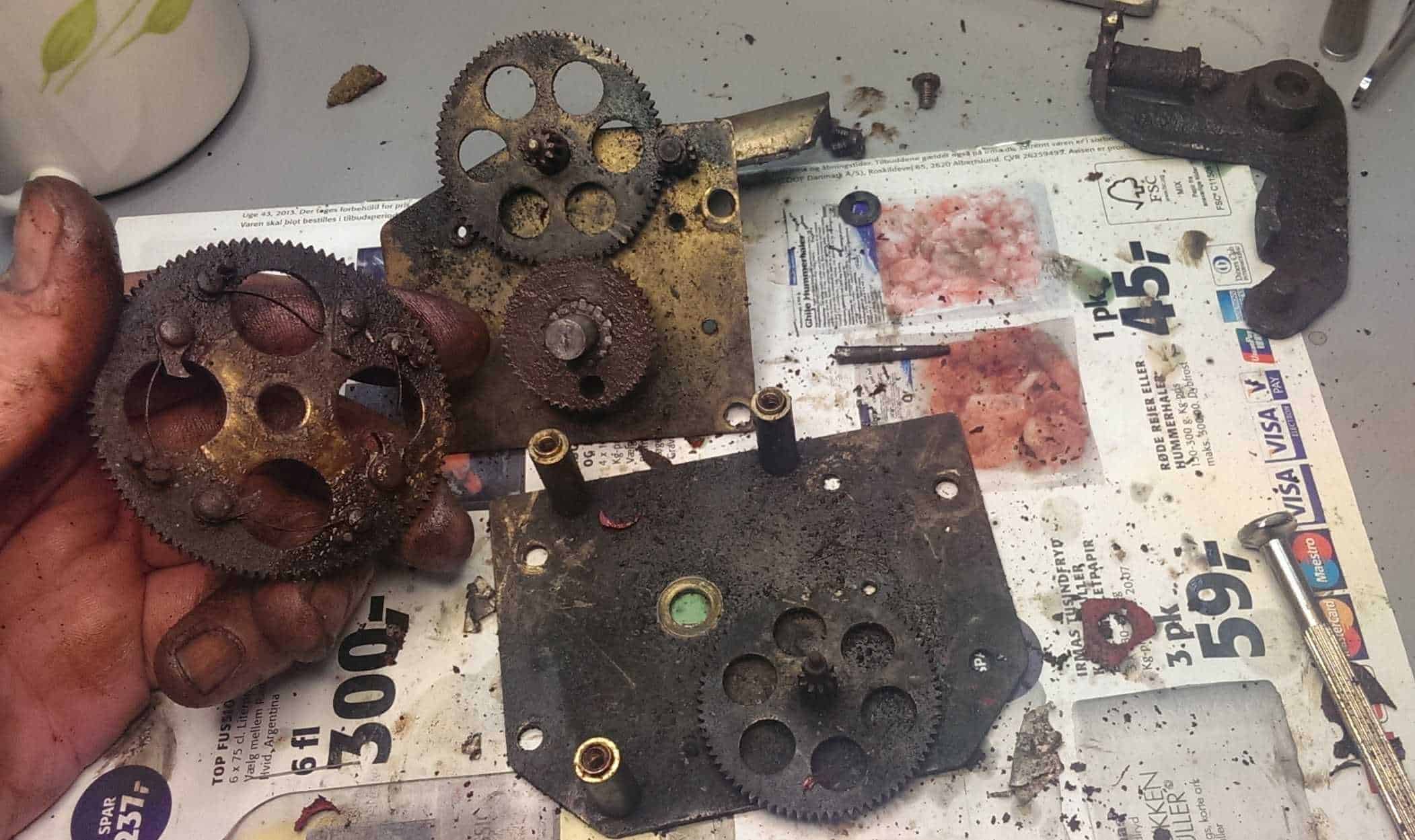

- Messing tandhjul fra urværket tilbragte en nat i em bøtte fyldt med WD40. Før og efter.
-
- Gamle sider, men ny bund. Det går strygende.
-
- Forenden er ikke meget bedre
-

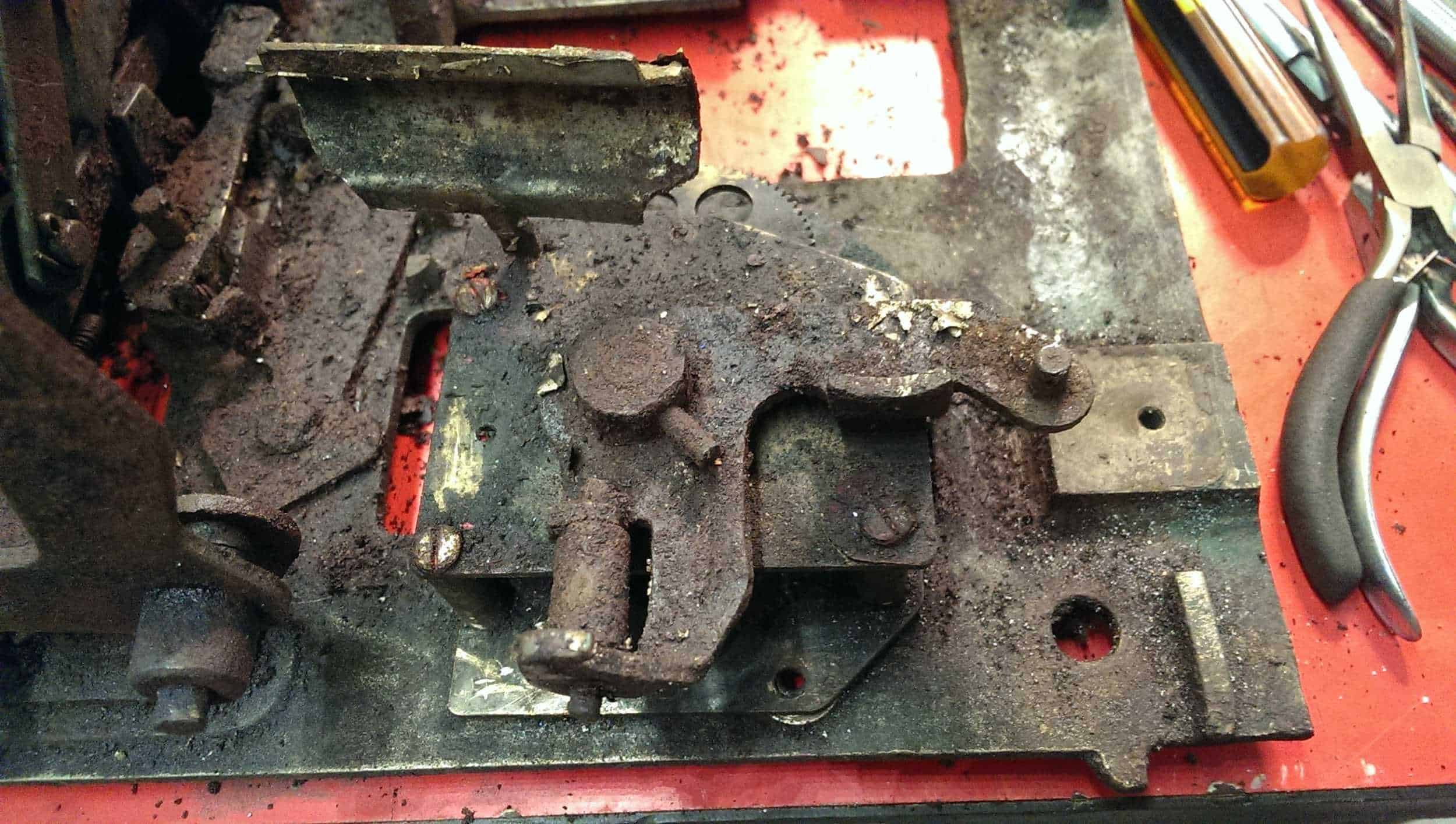

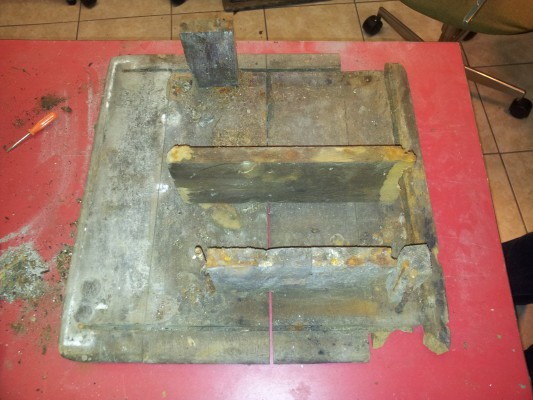

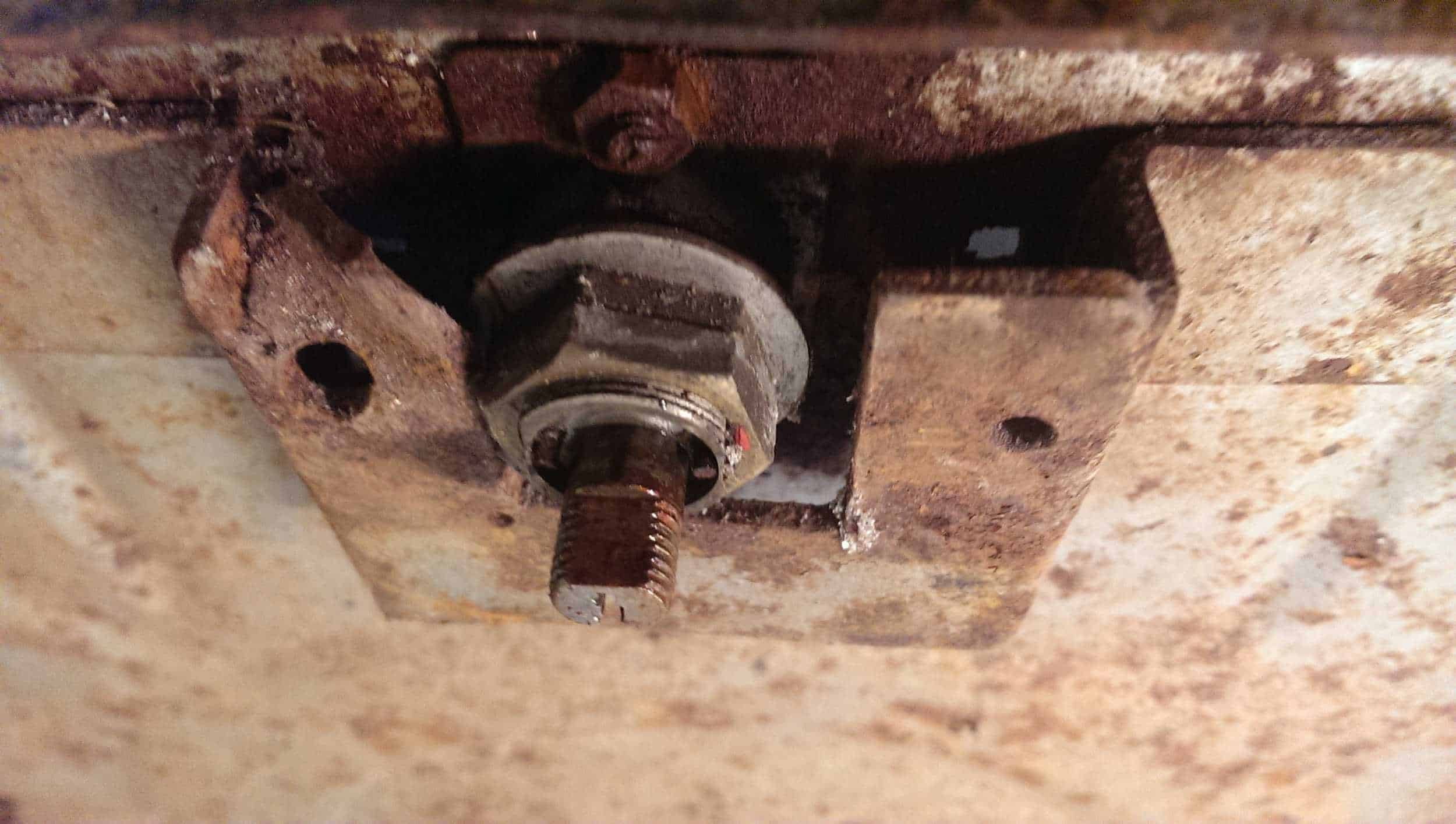

- Bundpladen har det heller ikke godt. Jeg må lave en ny. Den står ikke til at redde :(
-
- Bagenden af venstre side
-

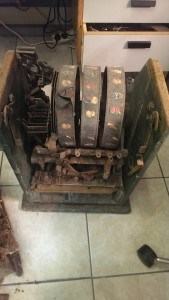

- Lidt fremskridt, men lang vej hjem
-

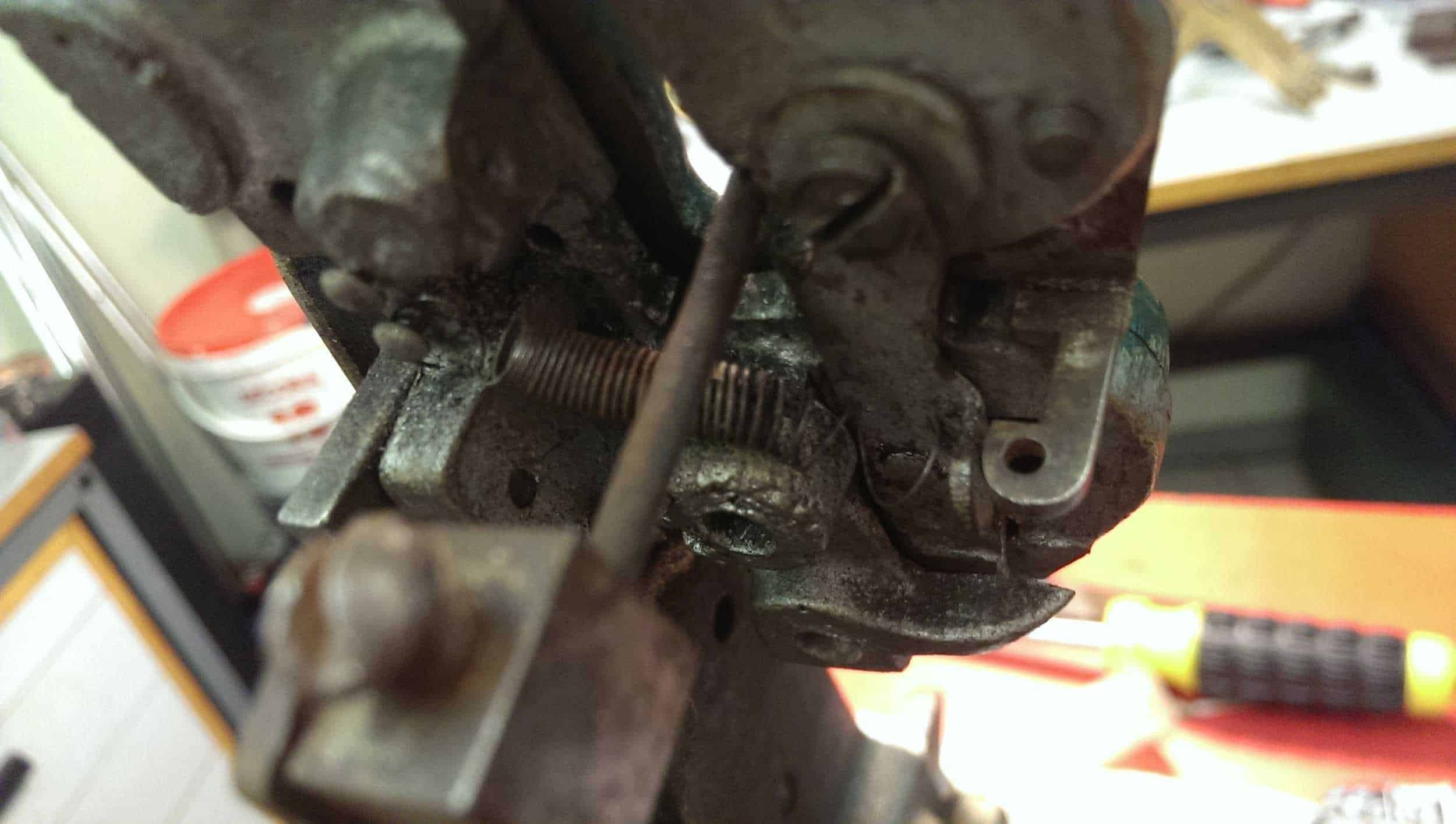

- Alt er groet sammen. Fjederen er ny.
-
- Ja, den er en smule rusten inden i…Godt man har to maskiner, så man kan samle de beste dele fra de to.
-
- Og ja, den virker rent faktisk. Fjederen er ny, men resten er originale dele.
-

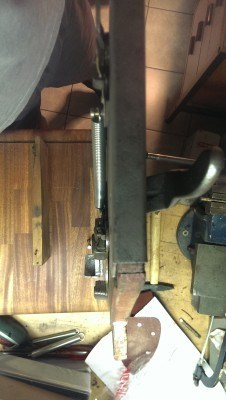

- Set oppefra er det hele forbundet.
-

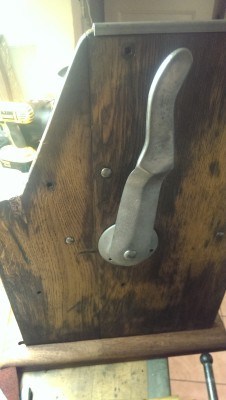

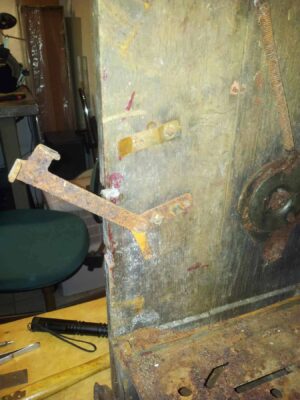

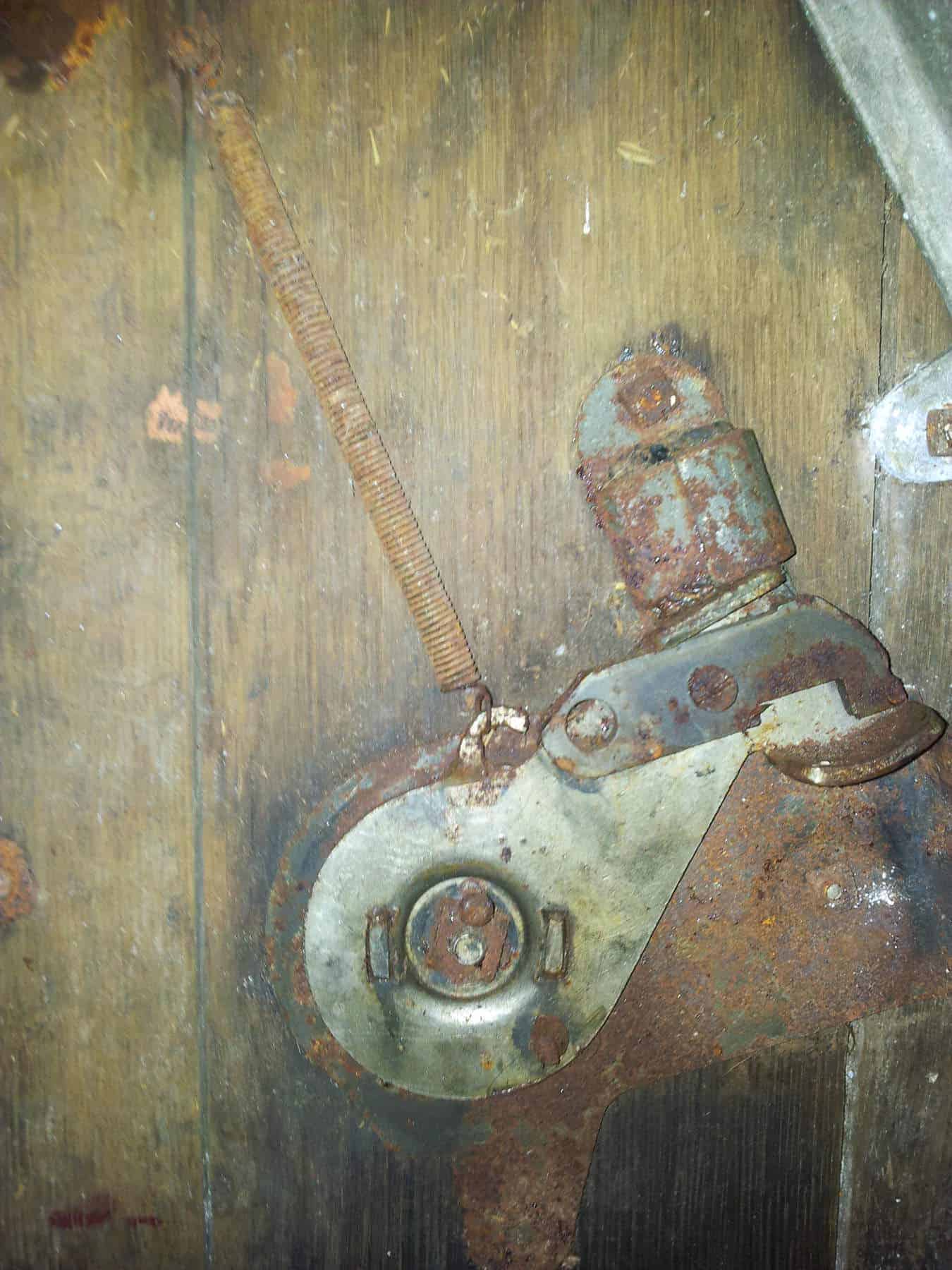

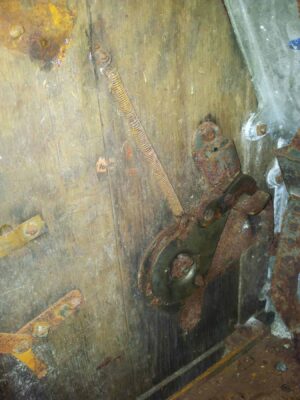

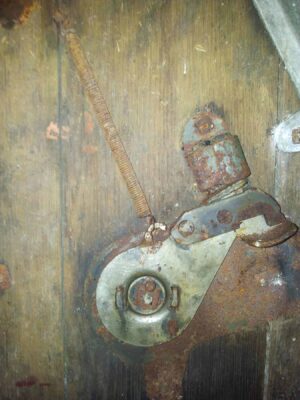

- Den “enarmede” arm på ydersiden af maskinen
-

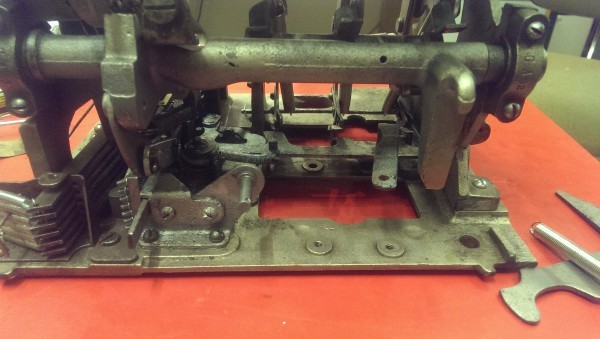

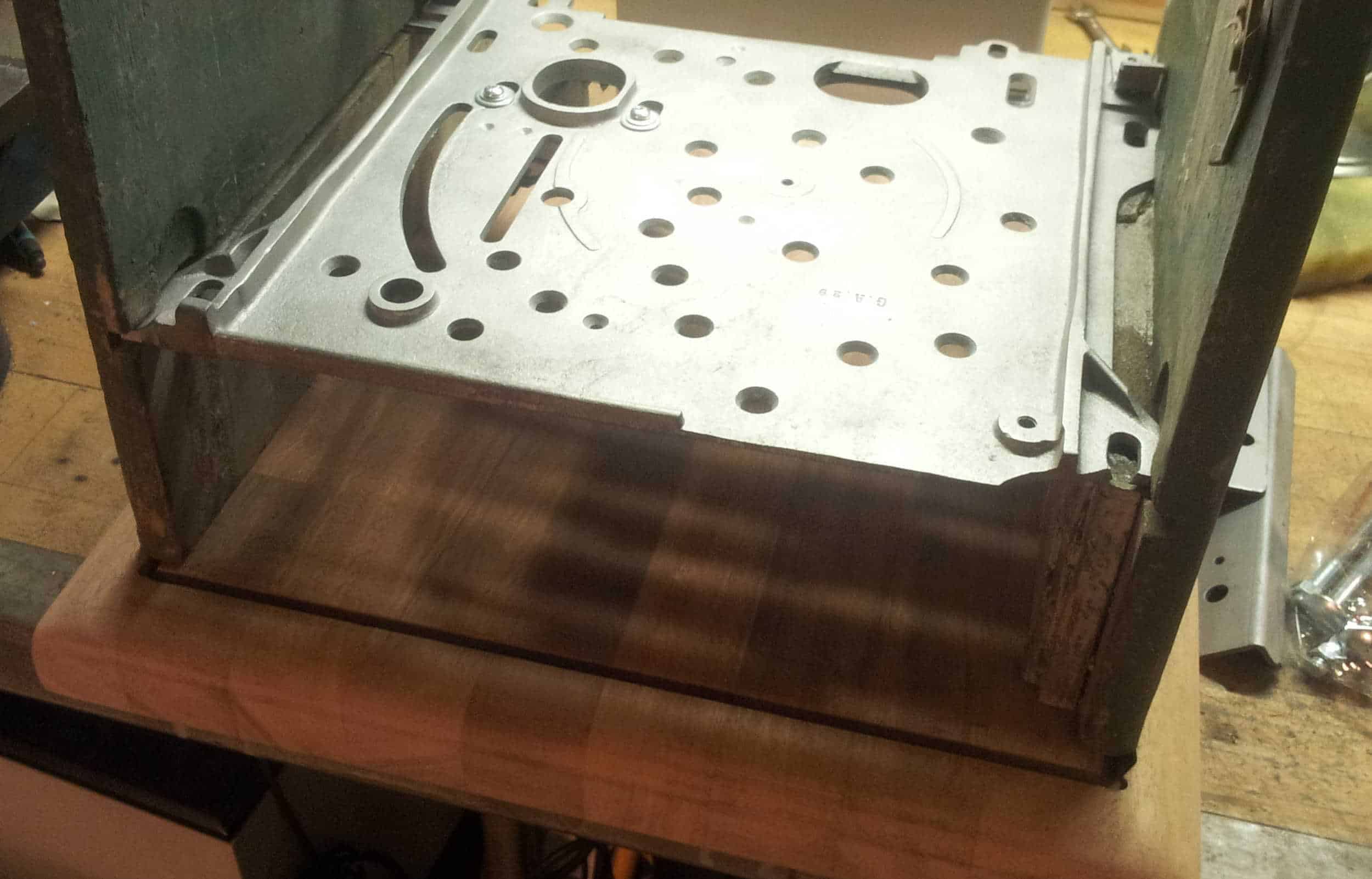

- Ny bund. Den første side er monteret og de makaniske dele som er færdige til montering er blevet sat i.
-

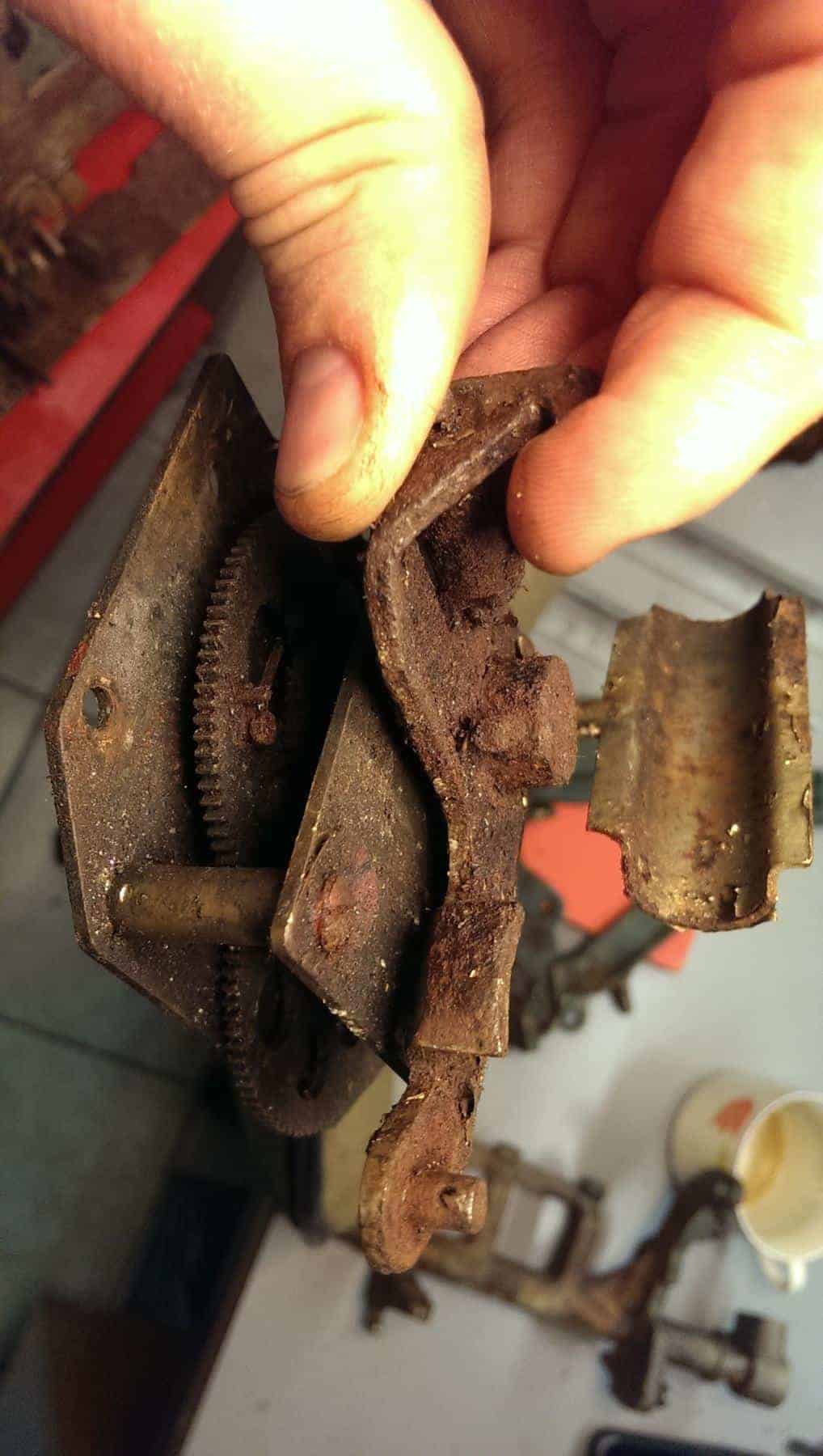

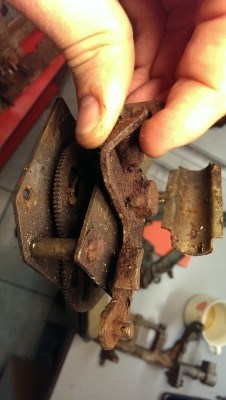

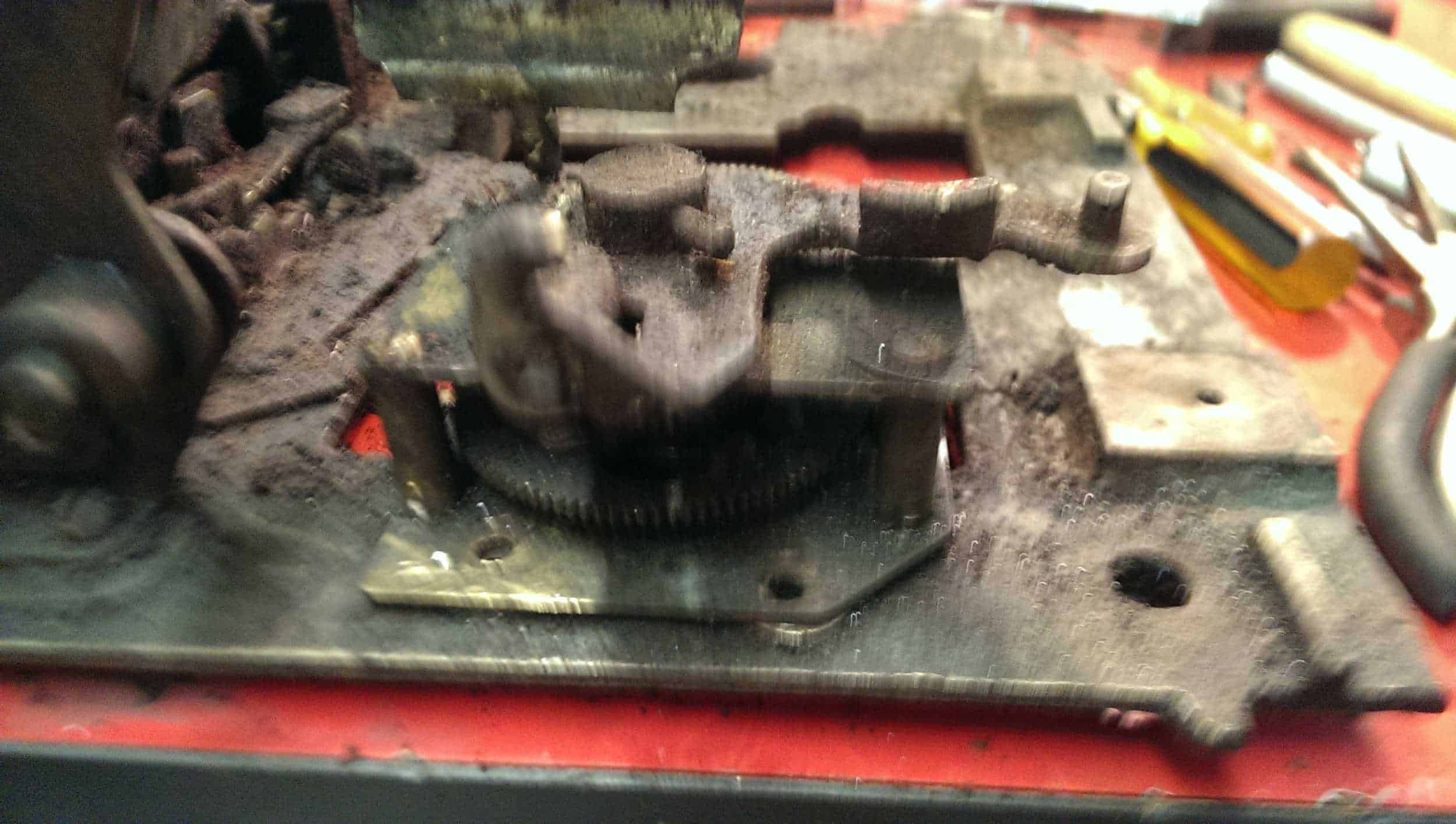

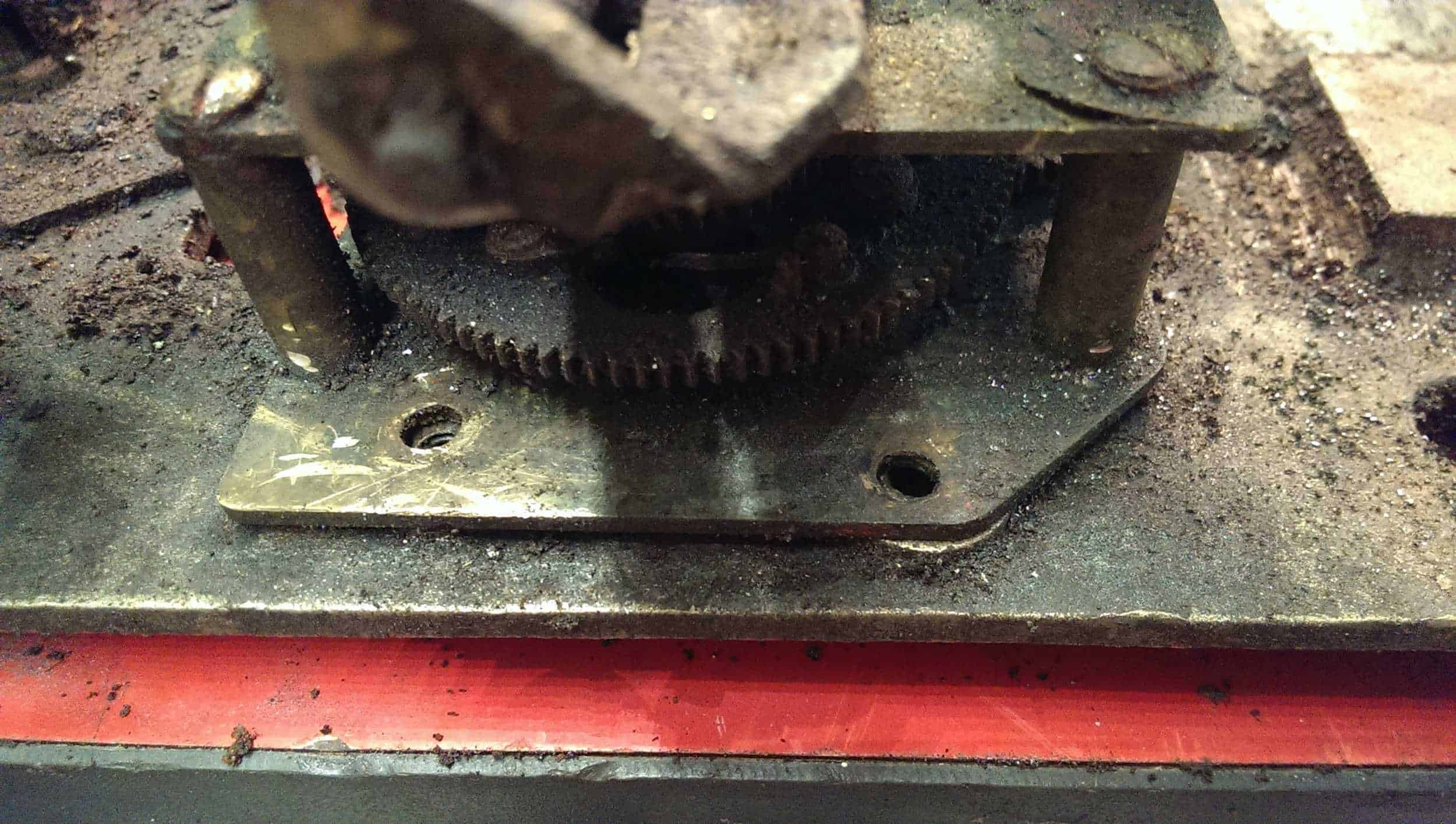

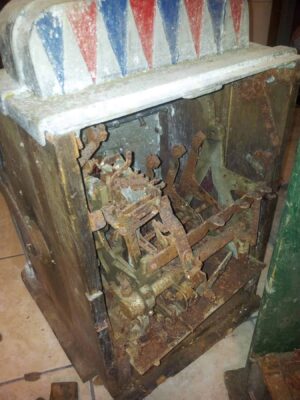

- Rustet urvæk fra Tura Silent
-

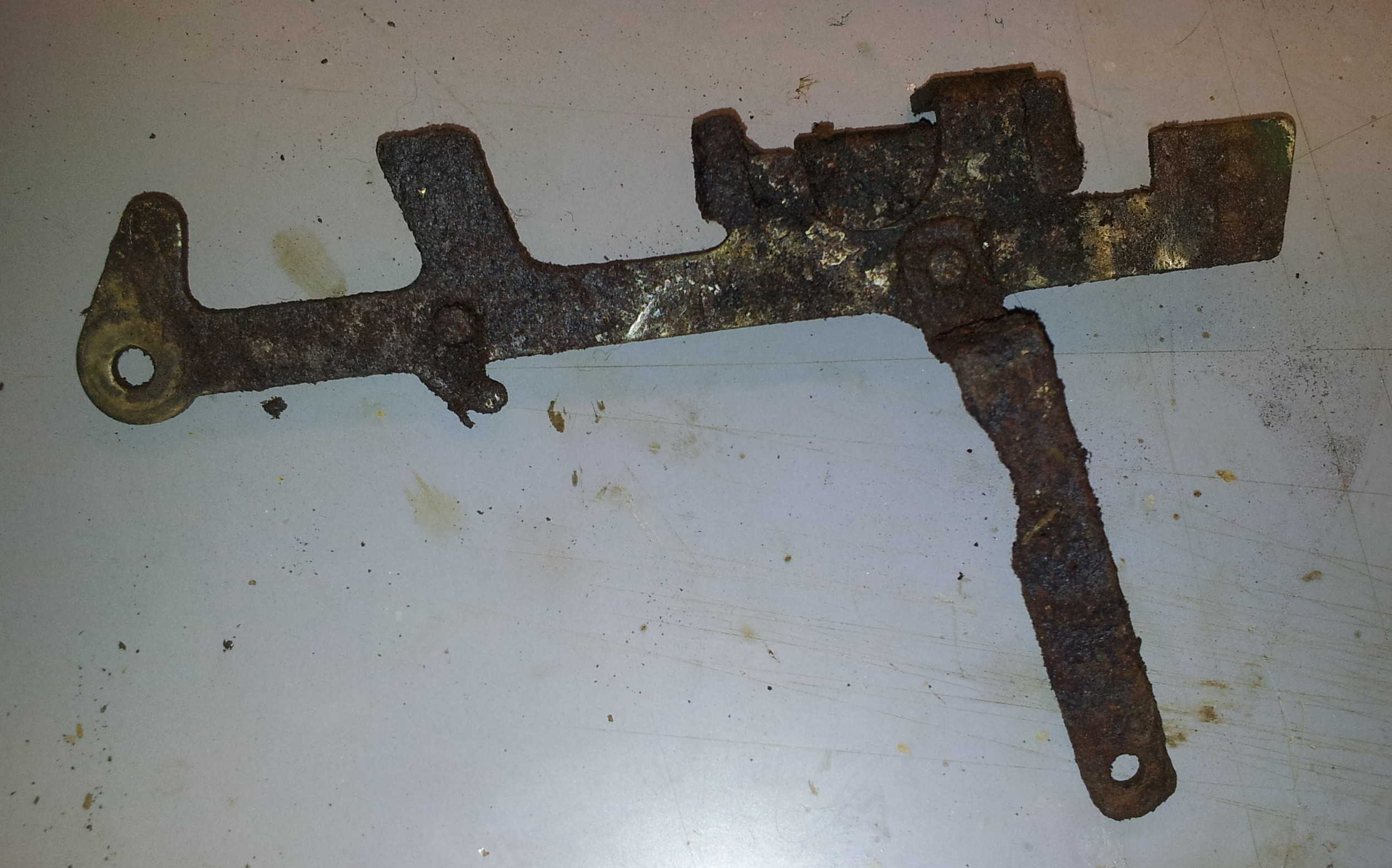

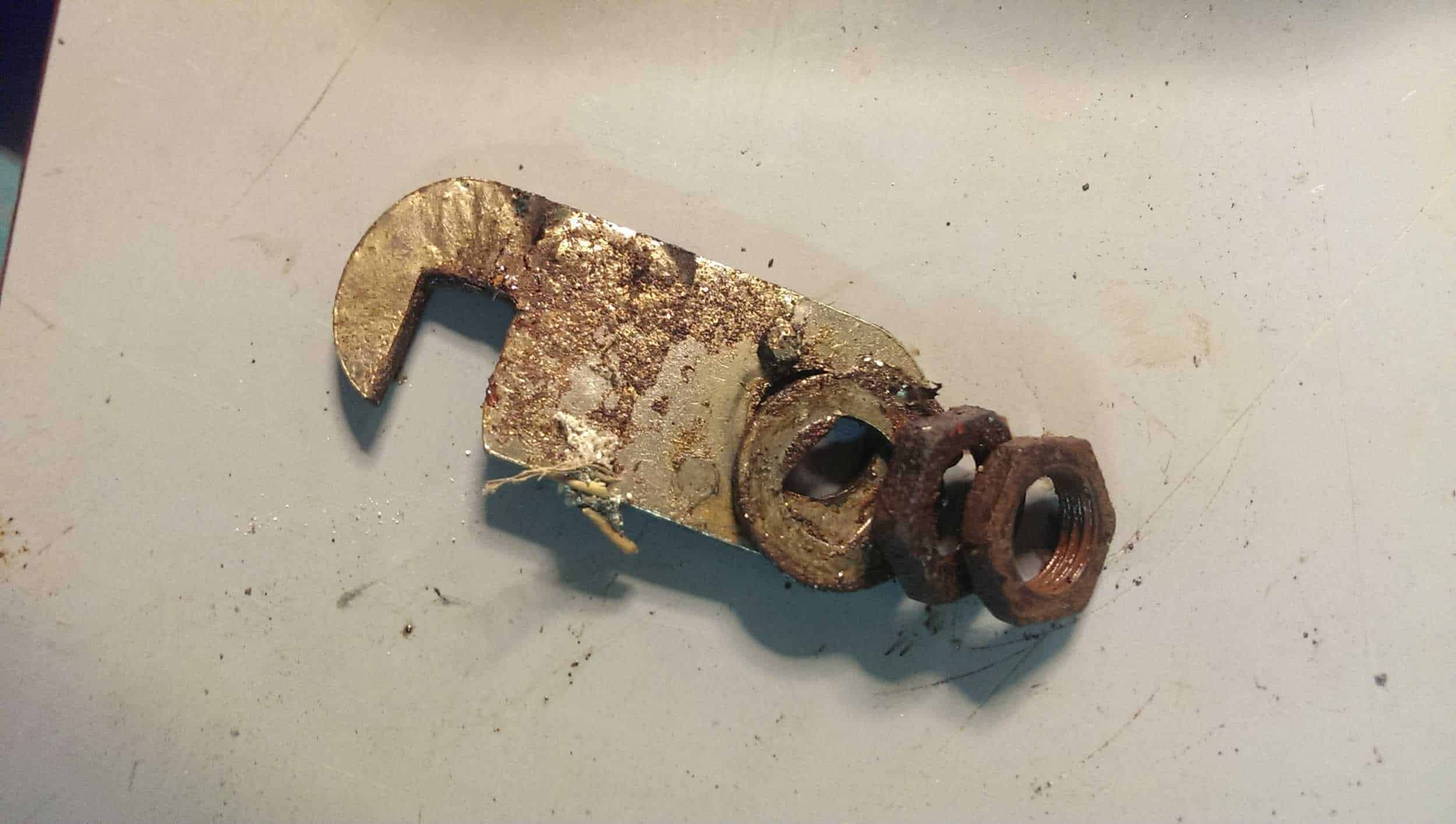

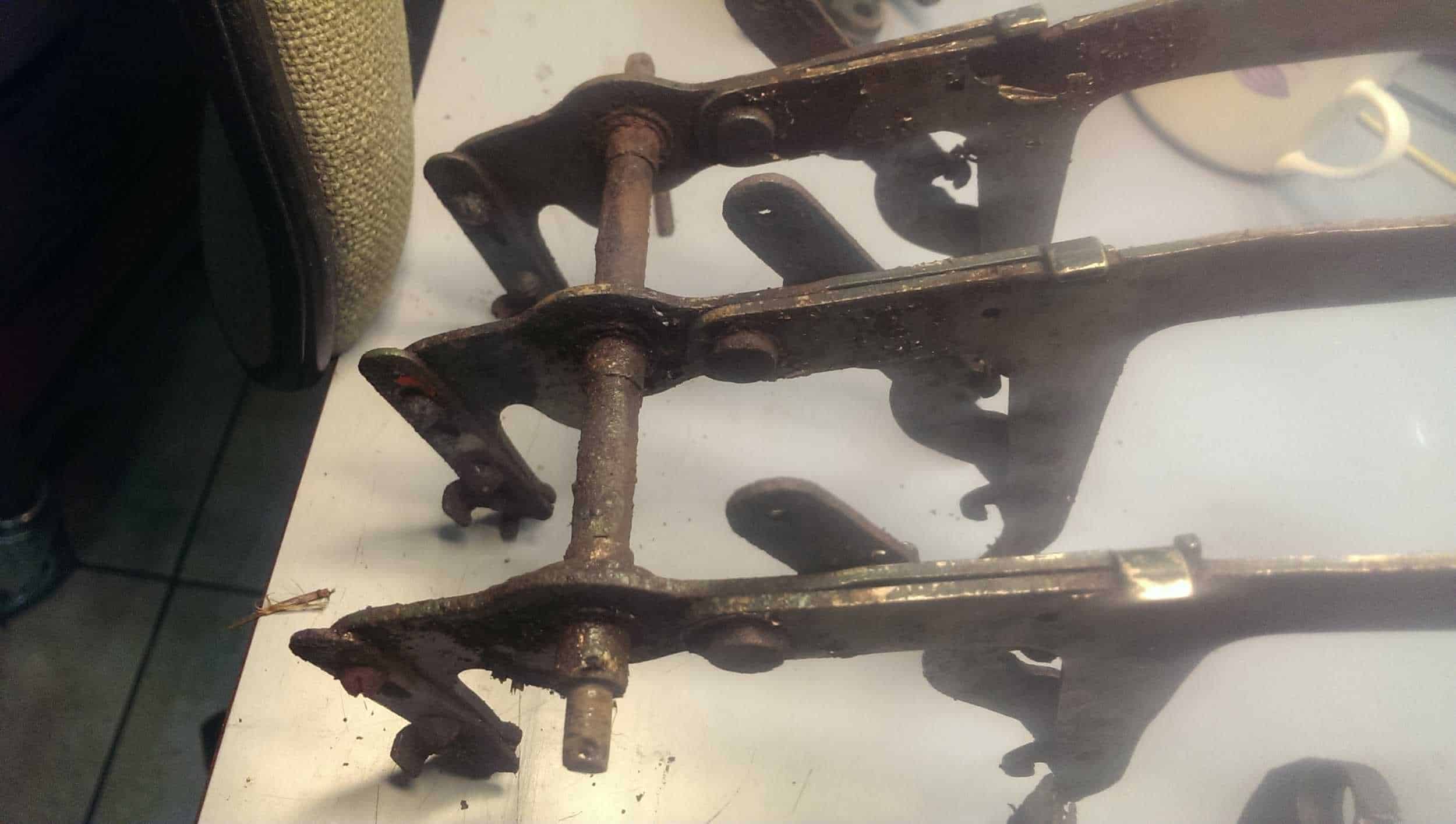

- Låsearme
-

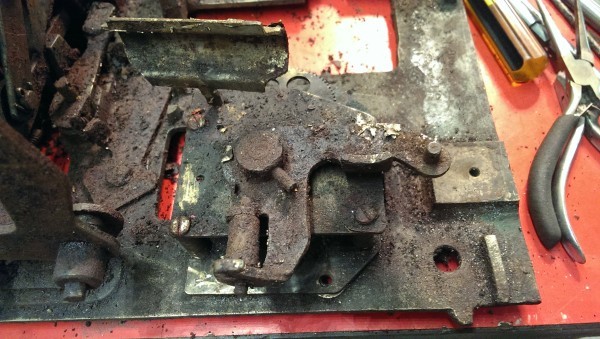

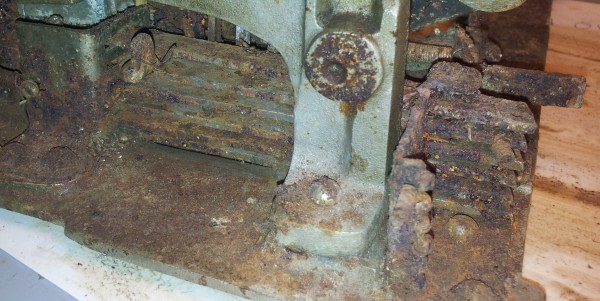

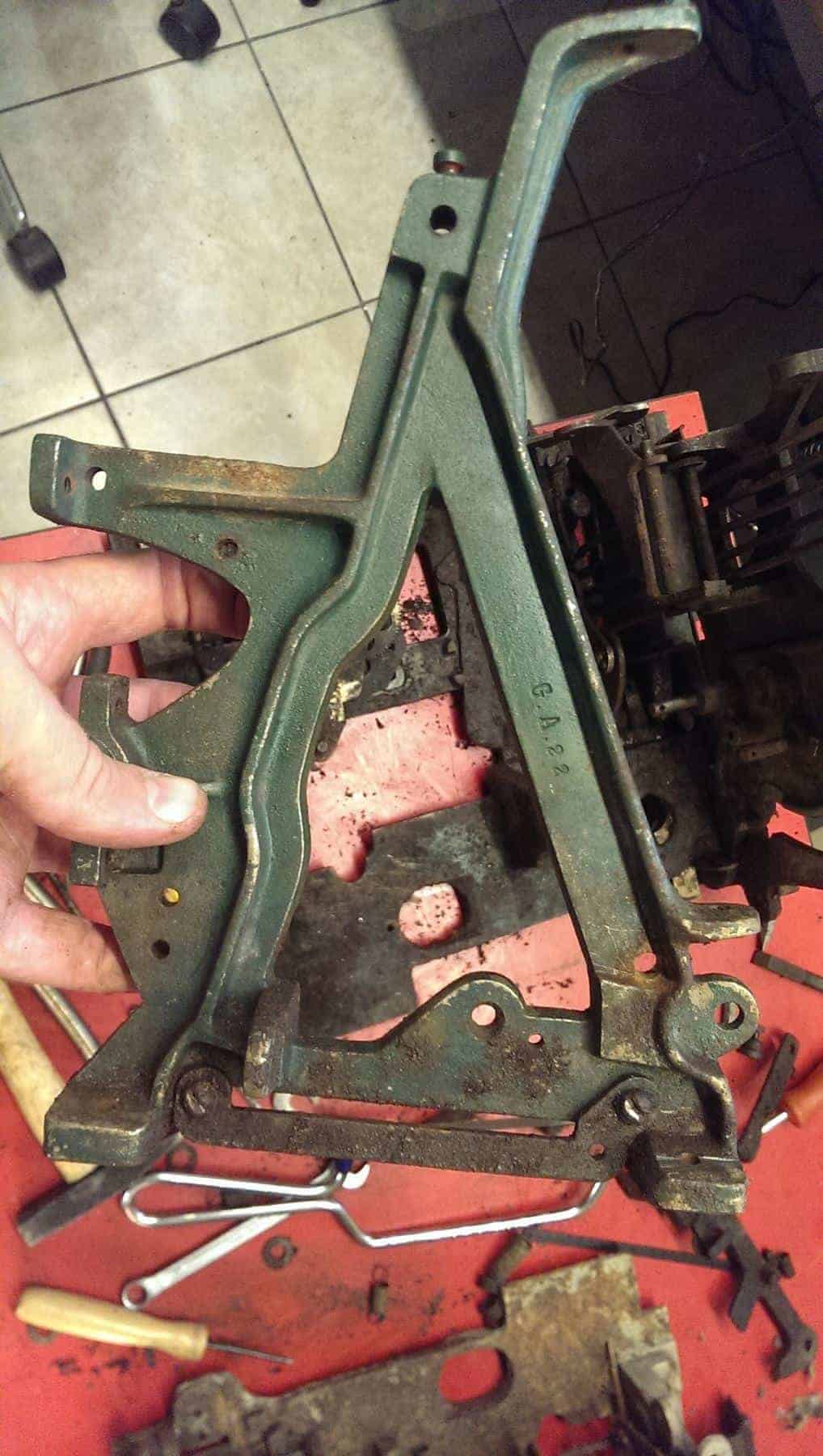

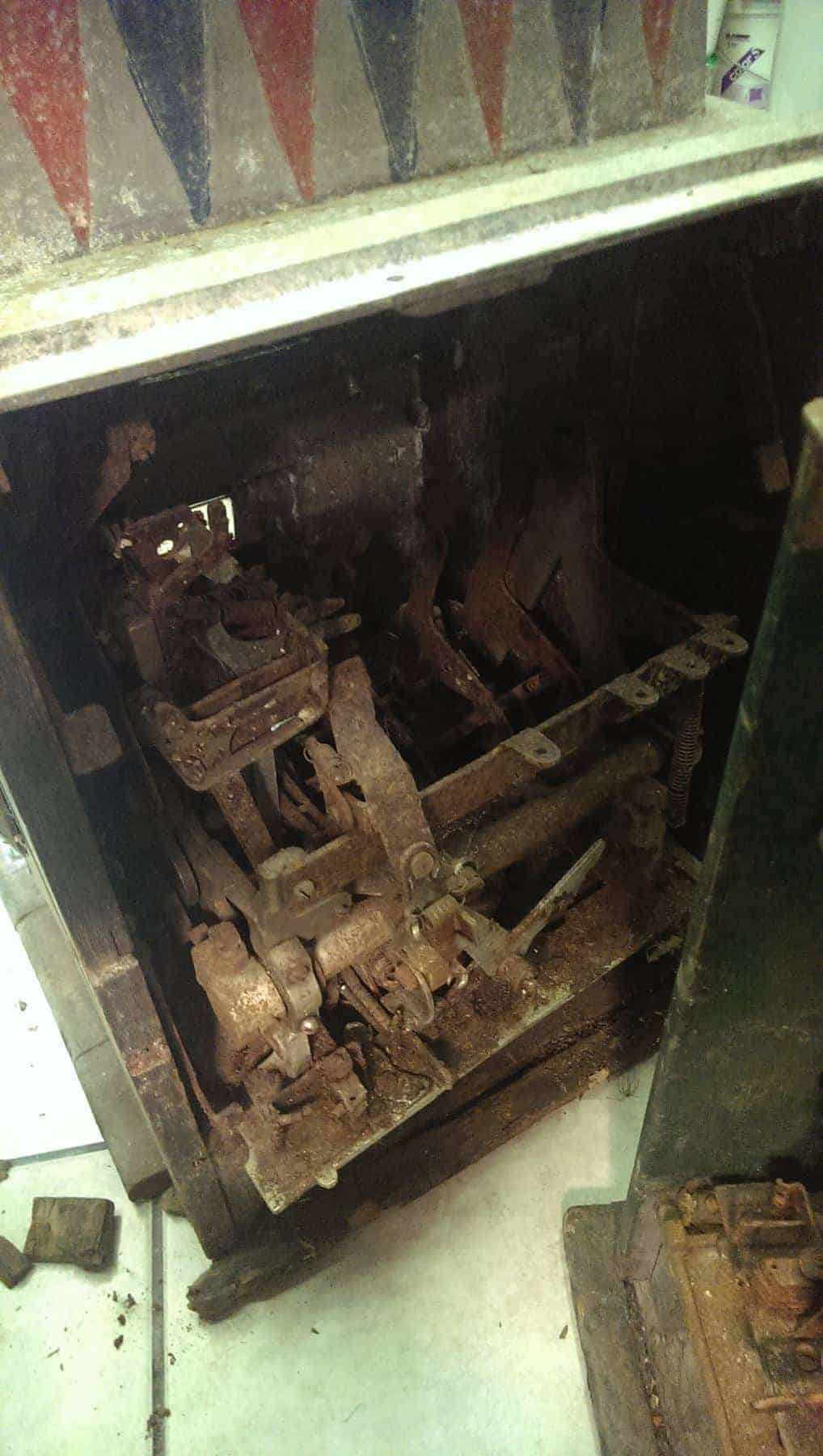

- Venstre side af indmaden. Skruerne som holdt den fast til bundpladen var rustet helt fast. Skruehoverne måtte saves af.
-
- Skruerne var umulige at få ud. Kærven var smadret og de måtte saves af.
-

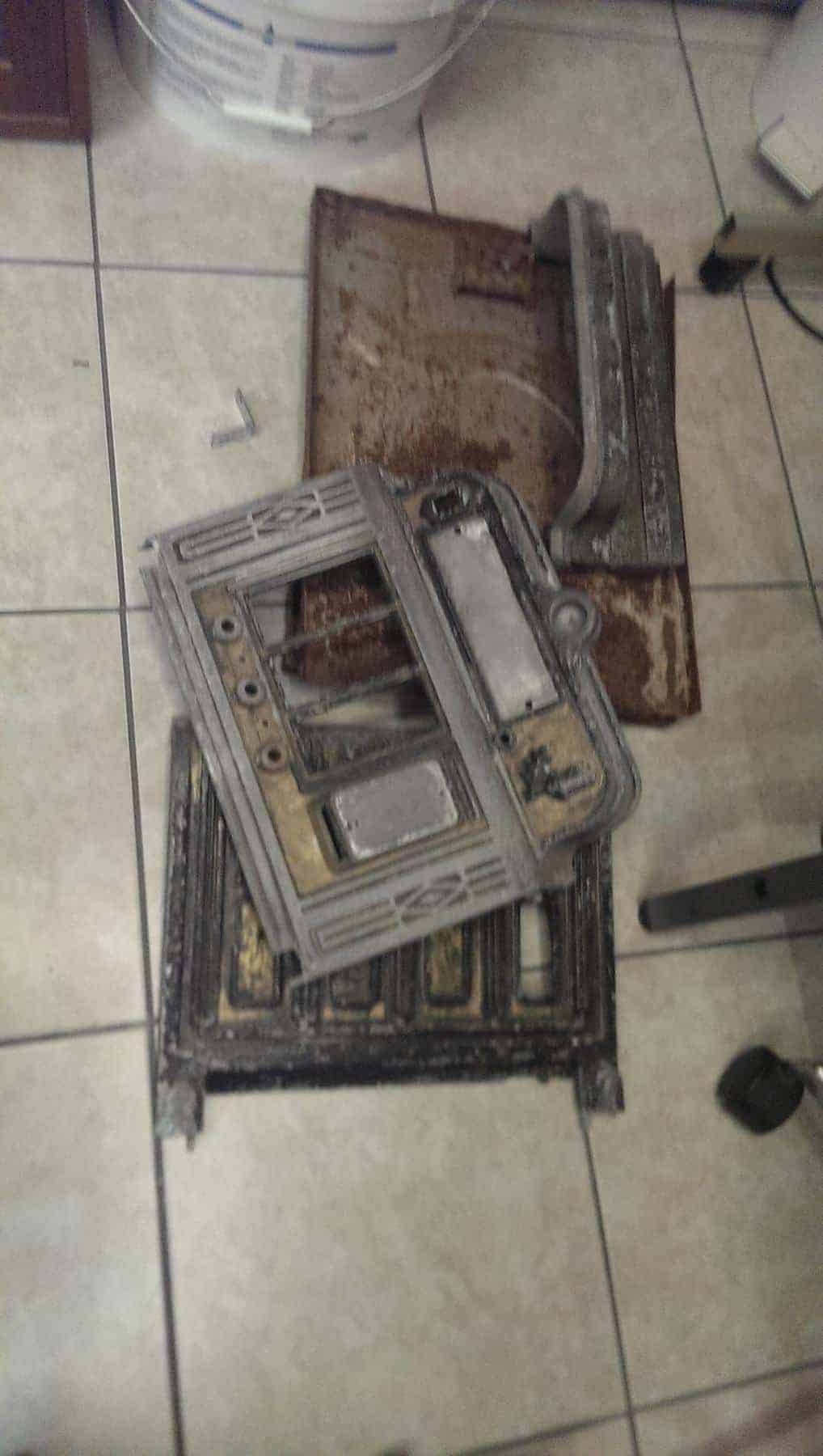

- Før- og efterbilleder af dækplader (kabinet)
-

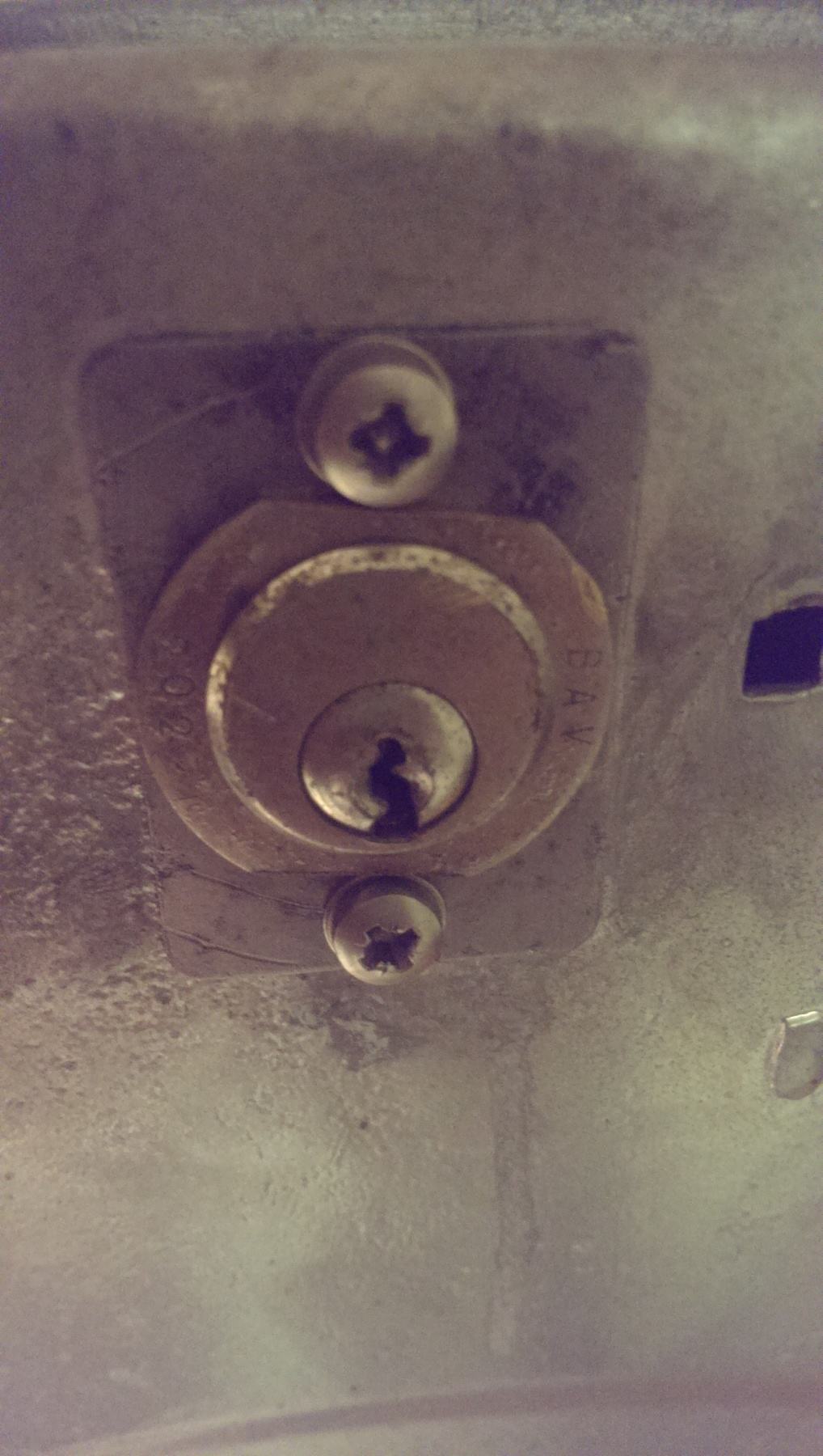

- Restaurering af låsetøj. Billede 1 findes øverst til højre. Billede 1-2 er før restaurering. Billede 3-4 (nederst) er delene klargjort til at blive samlet og vises dernæst i samlet stand
-

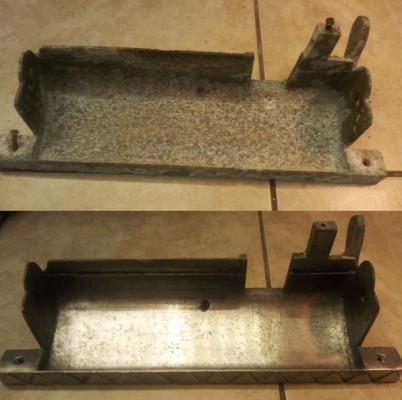

- Cointray før og efter
-

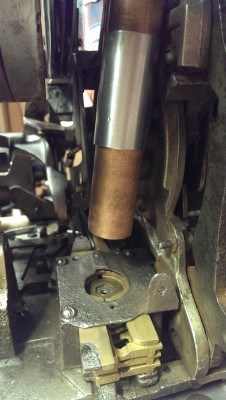

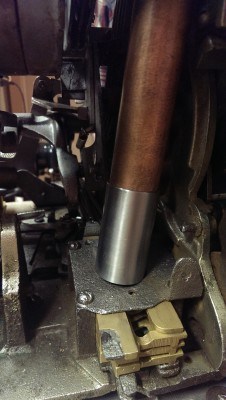

- Her ses røret i bund. Det falder automatisk ned og ligger løst oven på plade, over hullet.
-
- Man kan lige løfte det op, hvorefter mekanismen nedenunder er nem at komme til.
-
- Standeren er et gammelt skab. I skuffen findes mønter og andre dele. I bunden et minde om hvordan den engang så ud.
-

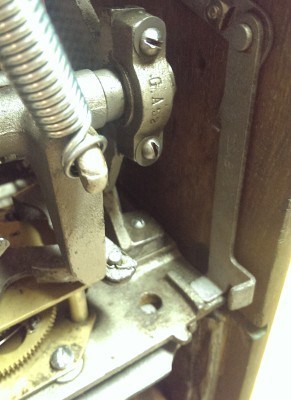

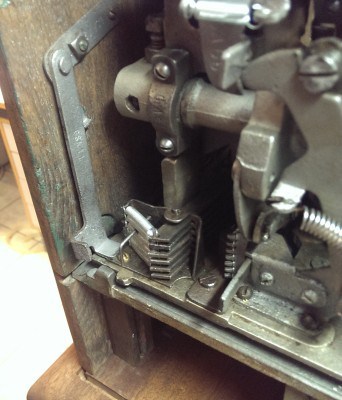

- Bundpladen låses fast med klemmerne i siden.
-
- Den anden side låses ligeledes.
-

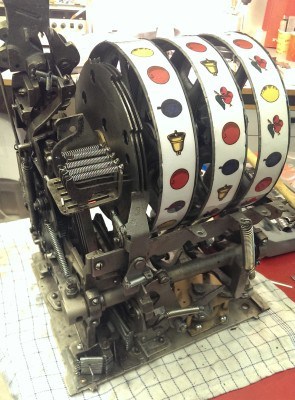

- Maskinen i sin helhed, med nye valsebånd og helt køreklar.
-

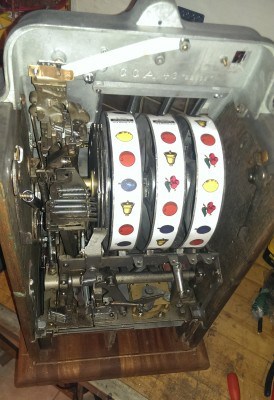

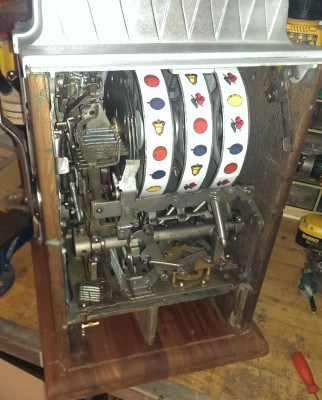

- Værket monteres i kabinettet.En i øvrigt overraskende nem proces når først det hele er samlet korrekt (kør den ind og lås den fast).
-
- Mekanik i kabinet. Et fantastisk syn.
-

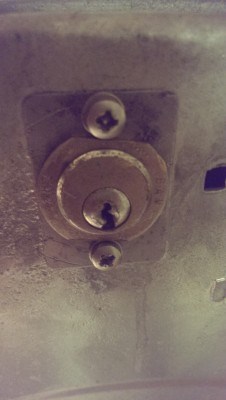

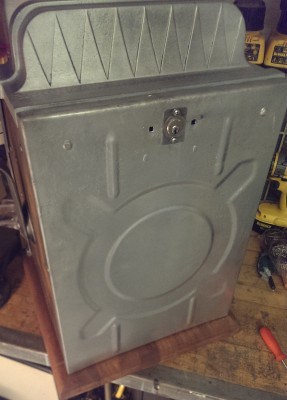

- Bagplade monteres. Låsetøjet virker fint, gennemgået og med ny nøgle. Desværre er der intet i maskinen som låsearmen kan bide fast i (*sssh* sig det ikke videre)
-

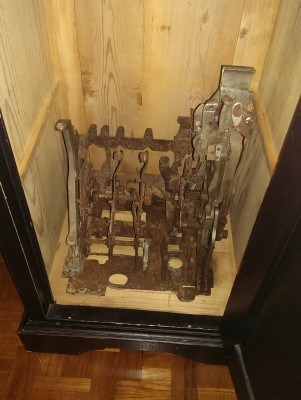

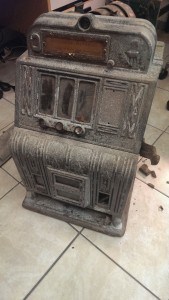

- Inde i standeren står en påmindelse om hvor langt vi er nået.
-

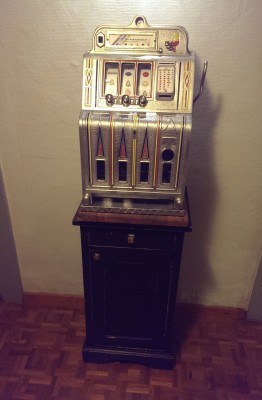

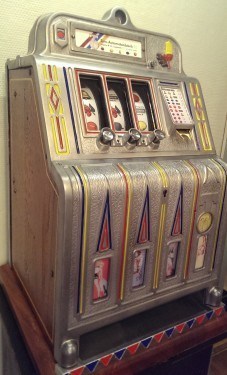

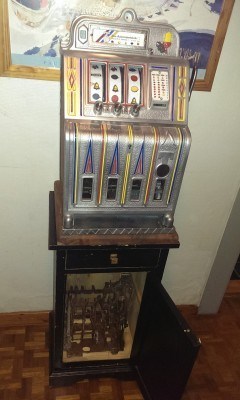

- Maskinen i dens pragt, nu på stander!
-
- Her ses det forfra. Skruerne ikke helt autentiske…
-
- Beslag til at holde overløbsrøret fast på møntrørets tilhørende topplade. Bøjet i et stykke aluminium og tilpasset.
-

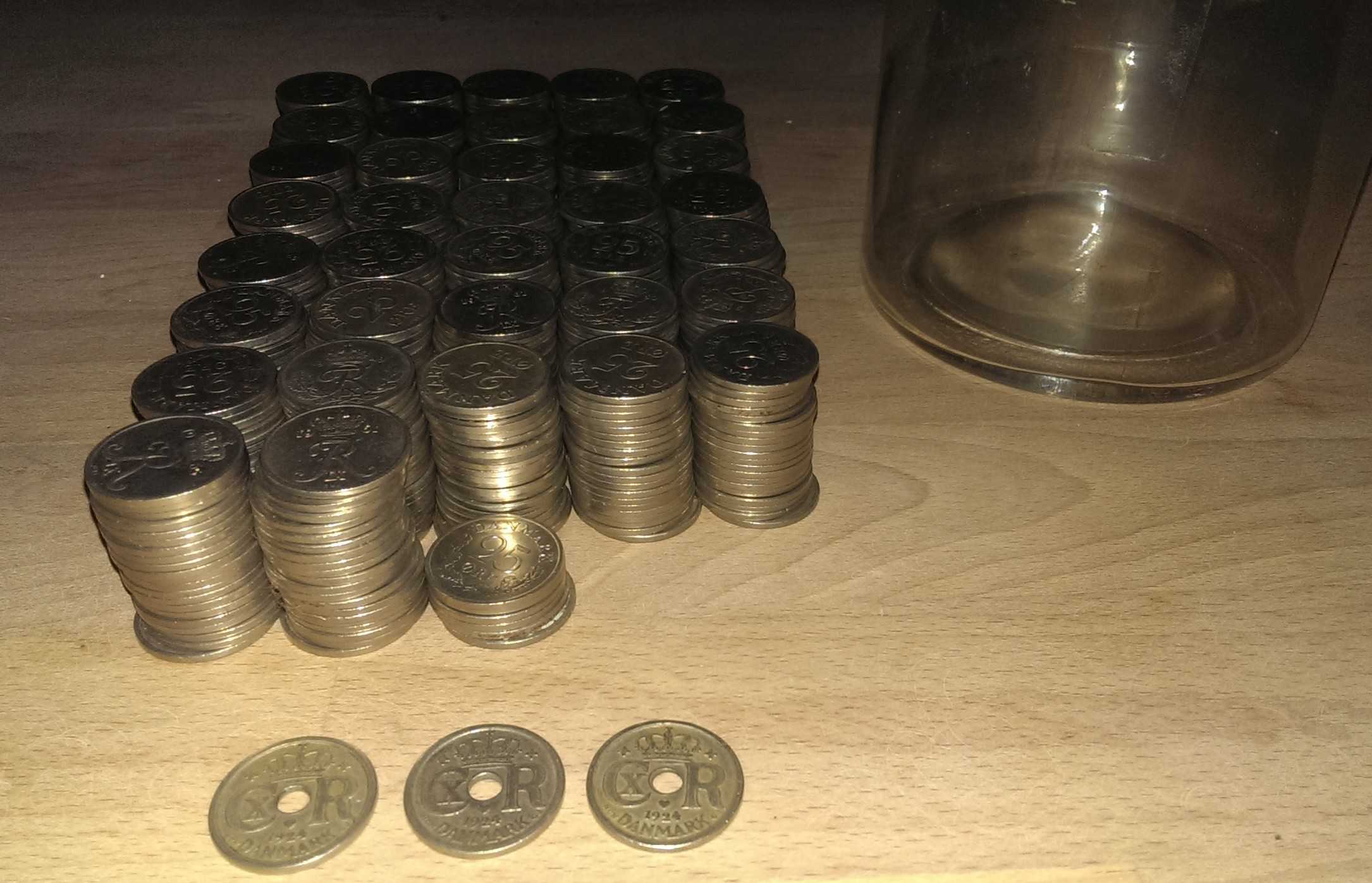

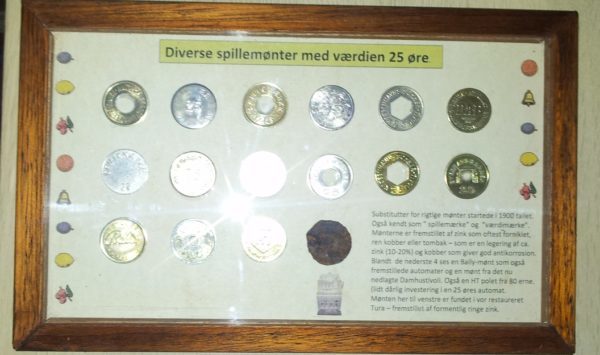

- Talt op. Cirka 750 stk + et par ældre modeller fra 1924
-
- Møntskuffe, set oppefra. Det er lidt penge i kassen. Det giver en dejlig “klonk” lyd når en mønt lander.
-
- Hjemmebygget møntskuffe, set fra enden. De lille håndtag vender bagud, da den ellers næsten ikke kan tages ud af maskinen.
-
- Hjemmebygget møntskuffe, set fra oven.
-
- Hjemmelavet overløbsrør. Stålrør som er loddet sammen, da jeg ikke har svejseudstyr.
-
- Møntkassen i maskinen. Set fra bagsiden.
-
- Overløbsrøret monteret. Det fungerer fint og ser meget autentisk ud.
-

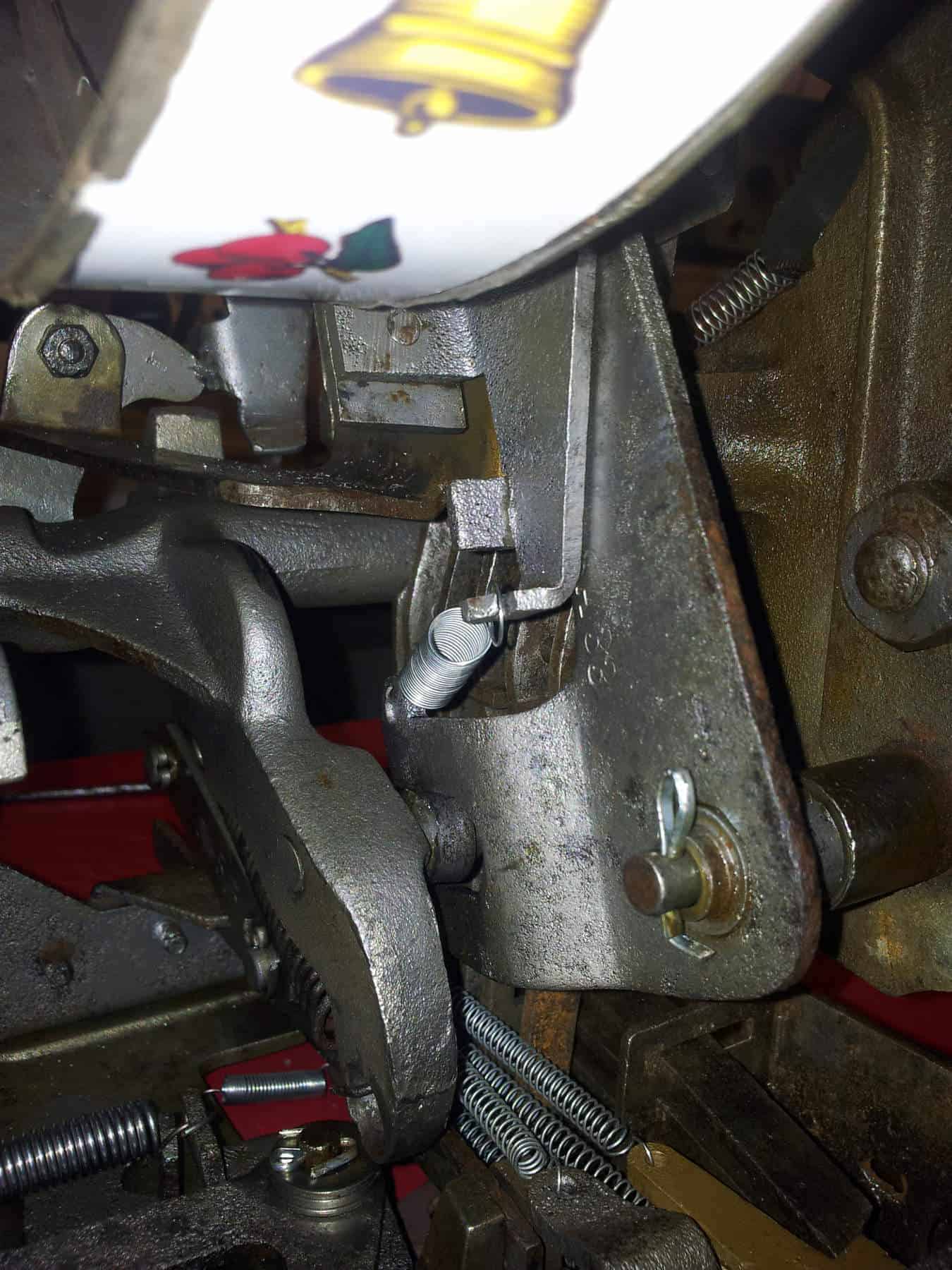

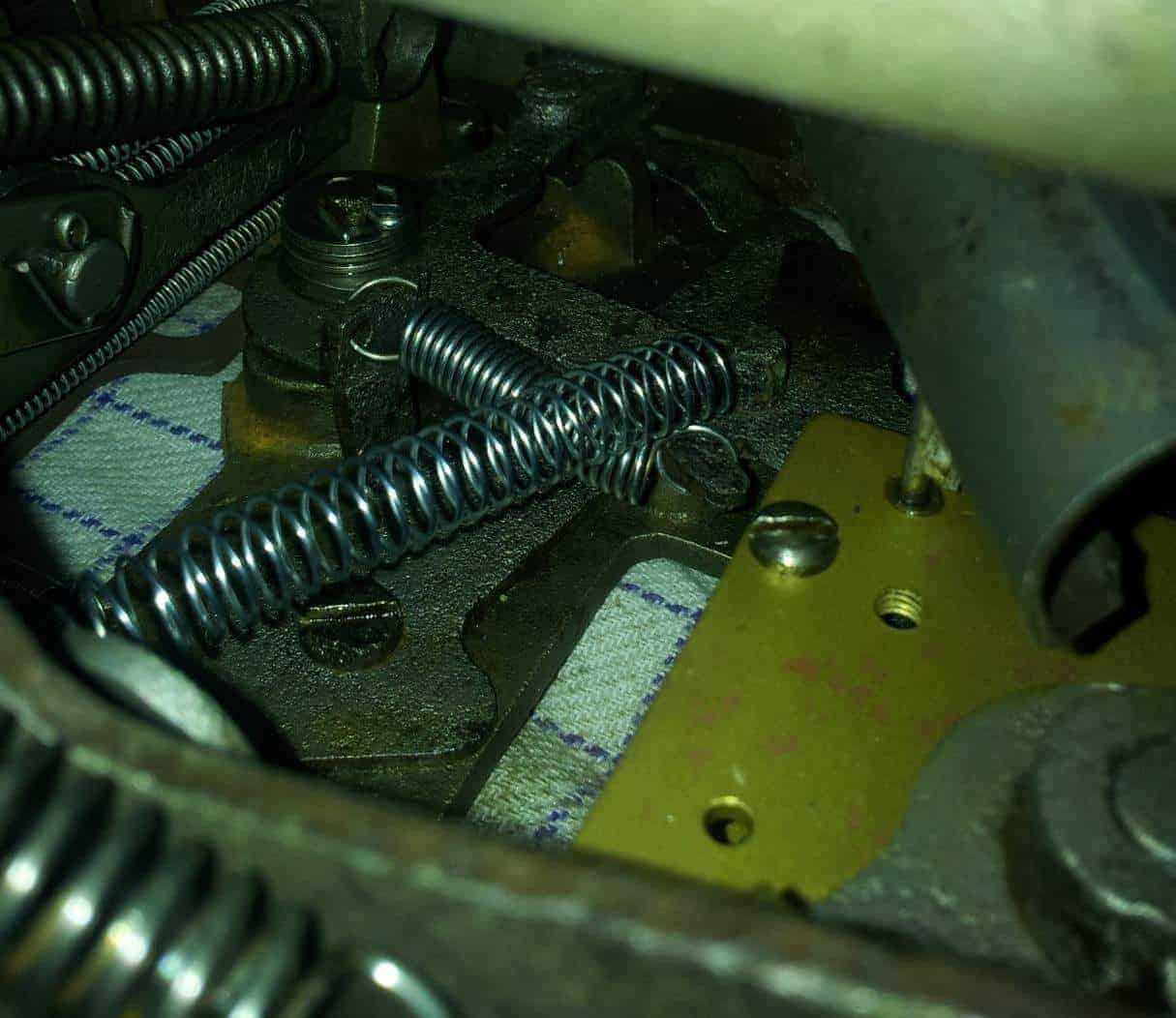

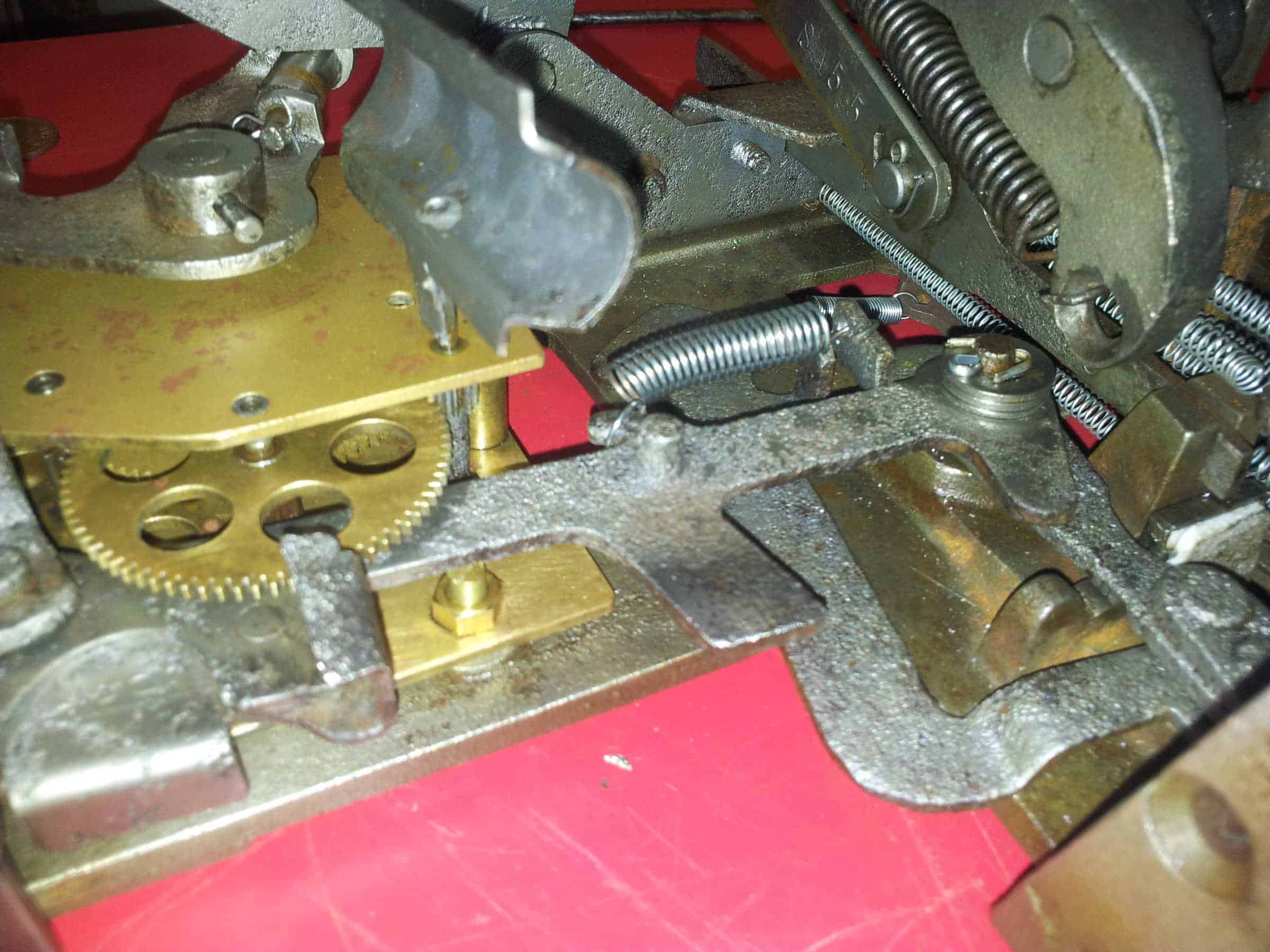

- Ses her fra bagsiden. Fjedren går fra timer-armen tilbage til et hul i løftestangen som holder udbetalingsarmene væk fra tromle-skiverne.
-

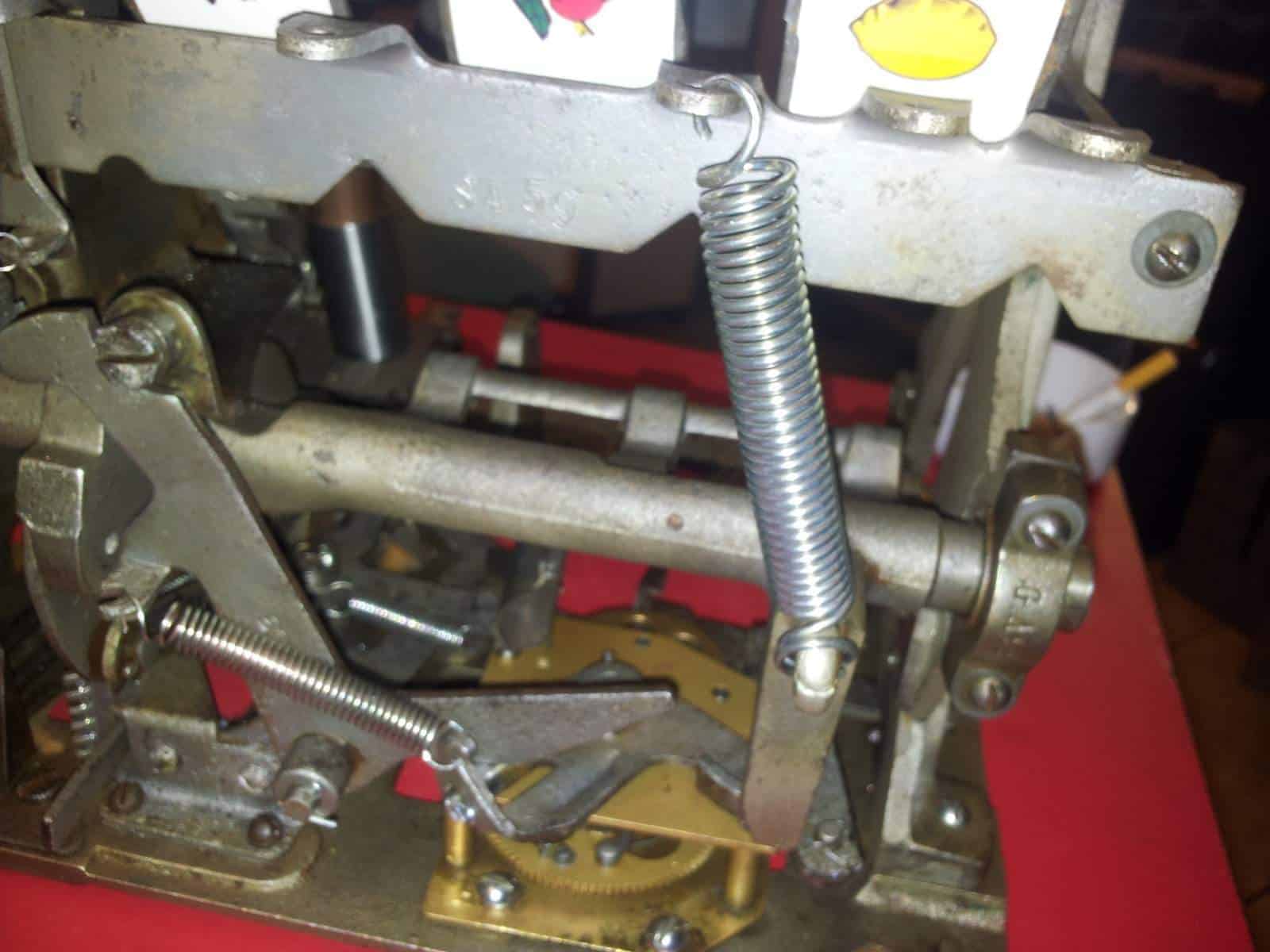

- Billede fra forsiden. På timerarmen findes et øje som ikke var benyttet. En fjeder herfra og bagud hjælper med til at give det rigtige træk i timer-armen. Således opnår vi bedre ydelse og et mere flydende forløb i forbindelse med at urværket trækker armen tilbage.
-
- Boret 3,4mm hul. Skære gevind i 4mm. Monteret skrue til bagkant + kontramøtrik. Sliber, tilføjer fedt og olie. Spiller nu atter fint.
-

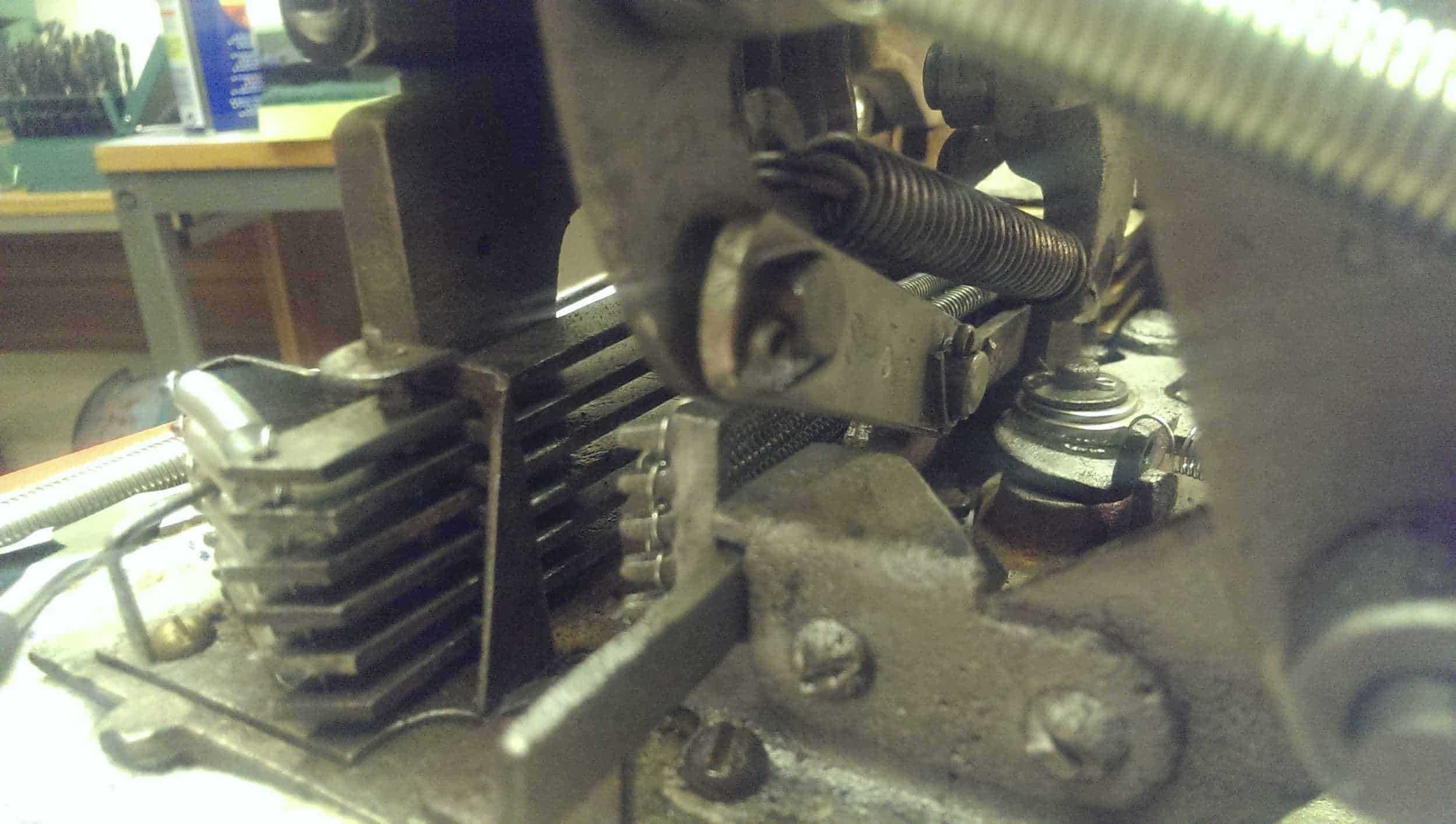

- Knæk for enden af kickeren.
-

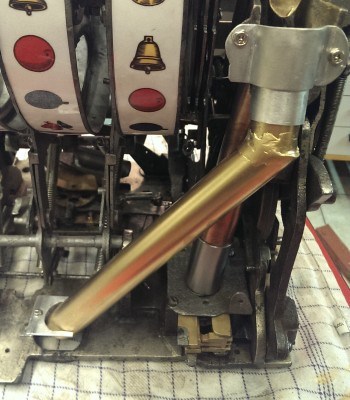

- Det nye rør i sin helhed.
-

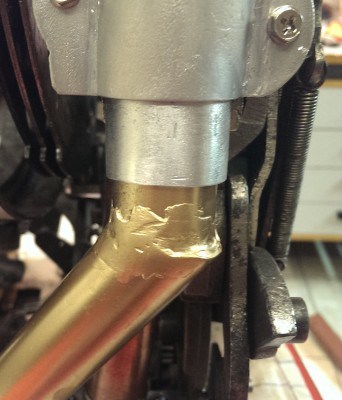

- Kemisk metal benyttet til at sætte rørene sammen. Det holder udemærket, men er naturligvis ikke lige så stærk som en svejsning.
-
- Rør-manchet set fra den anden side. Skruehuldet hvori den gamle skrue er naturligvis originalt. Den anden skrue er i samme stil, men dog af nyere oprindelse.
-

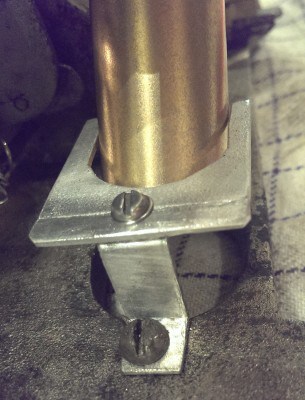

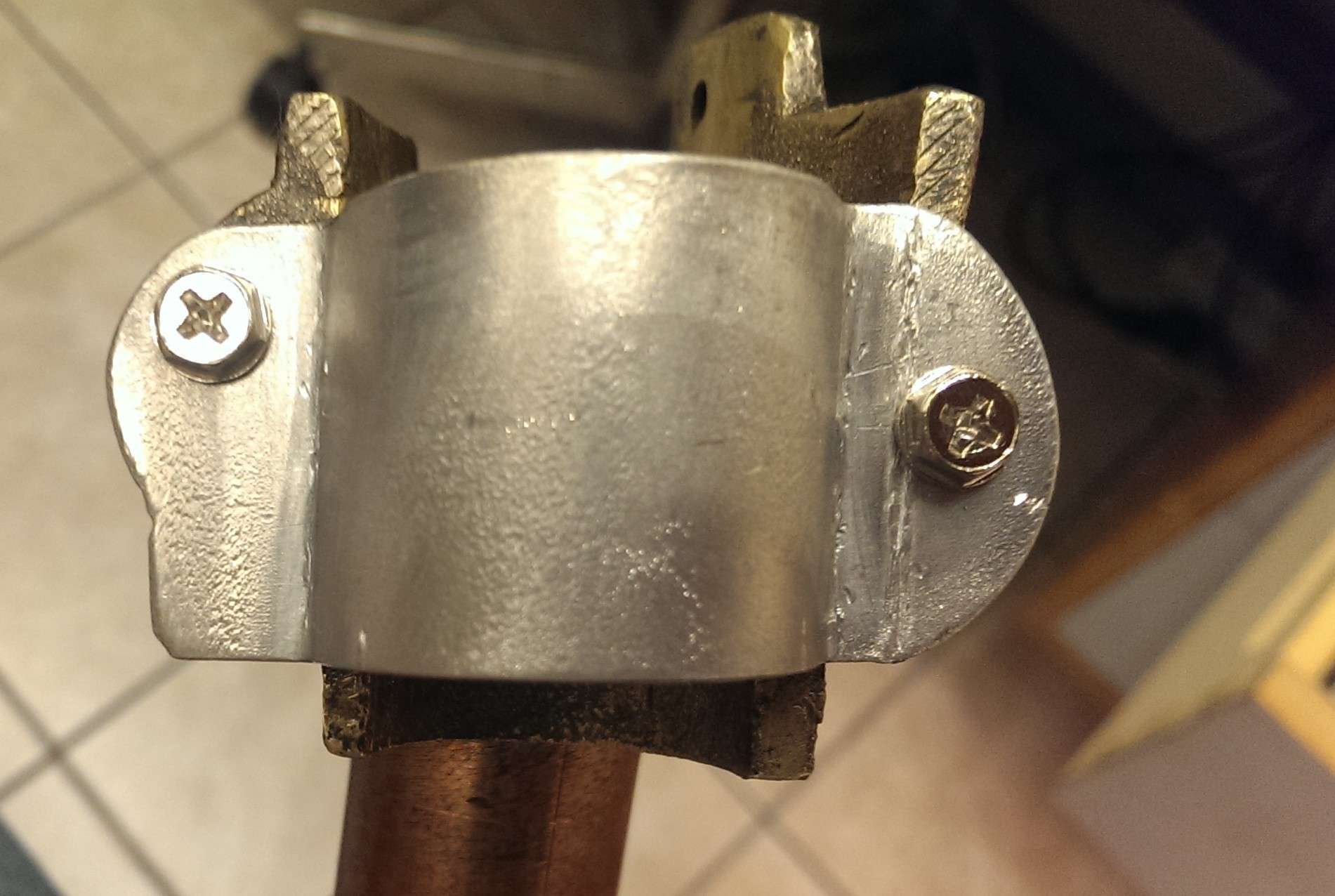

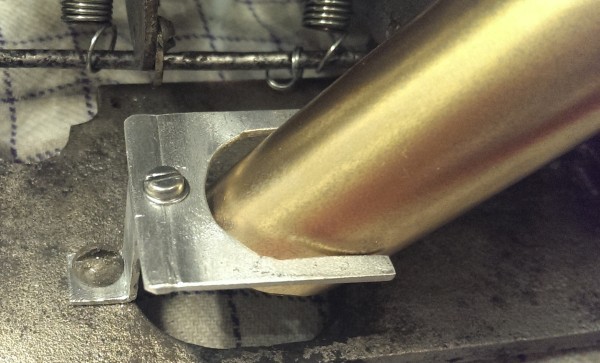

- Rør-“manchet”. lavet af 2 stykker aluminium. Holder røret på plads.
-

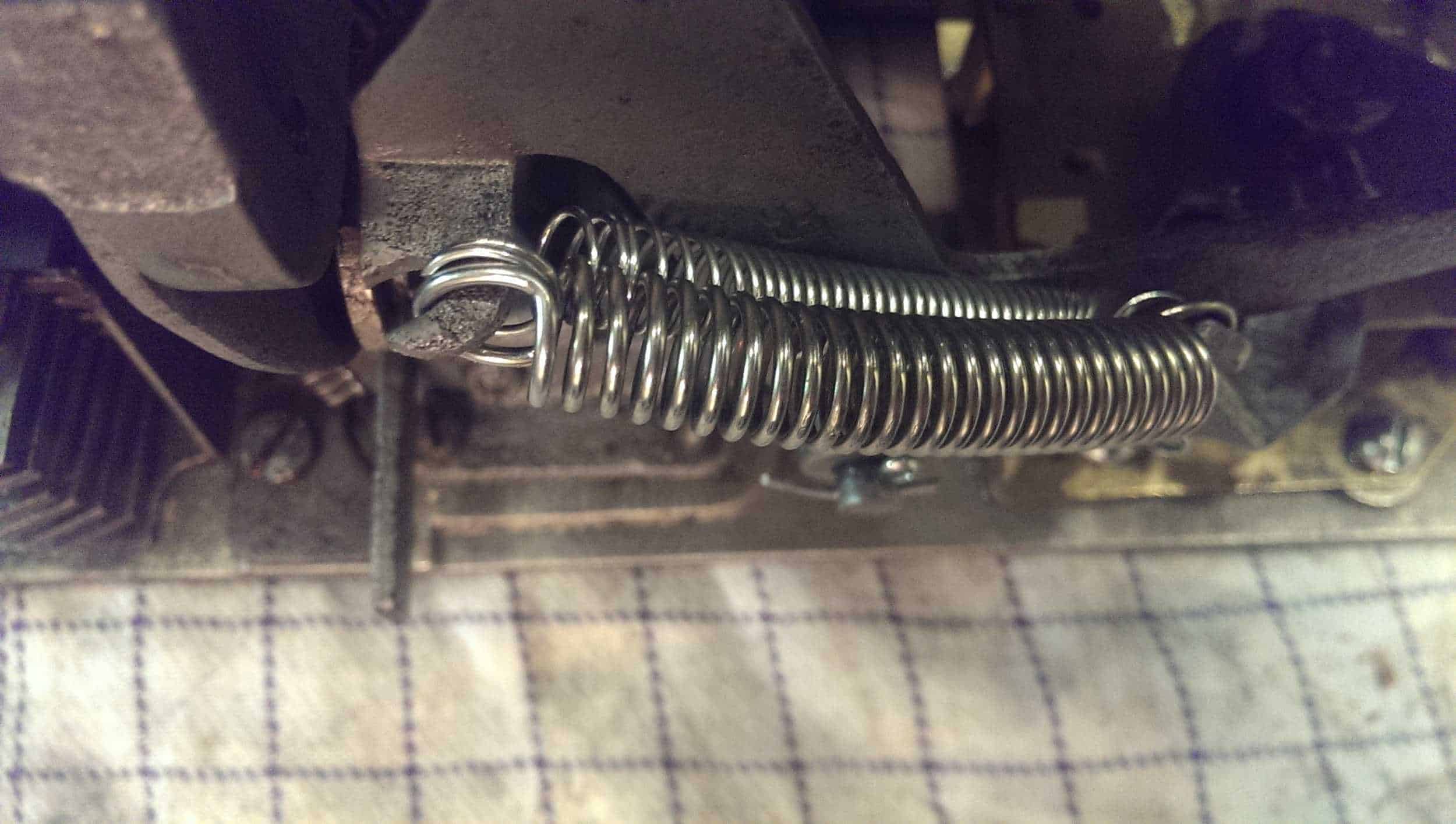

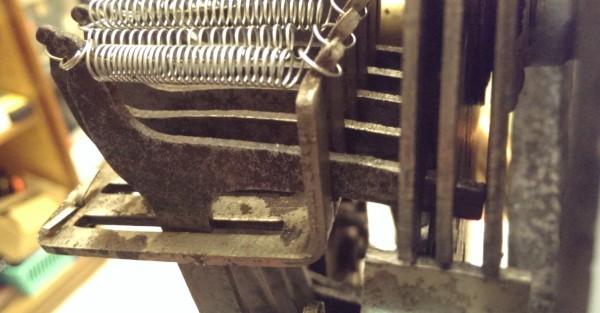

- Doublefjeder løsning fra urværket, som set overfra.
-

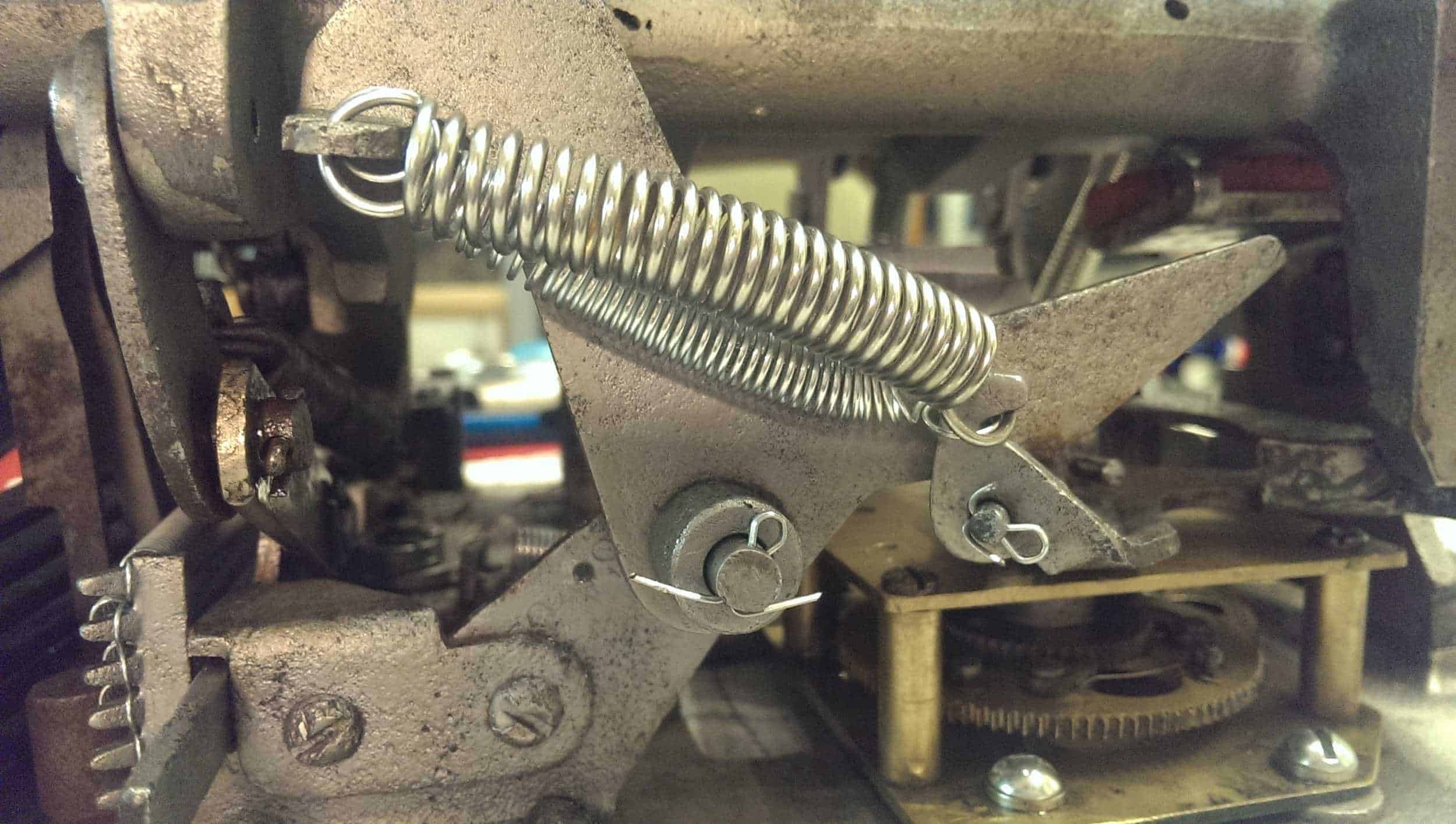

- Doublefjeder løsning fra urværket, som set lige på. Ikke en optimal løsning, men det afhjælper problemet.
-

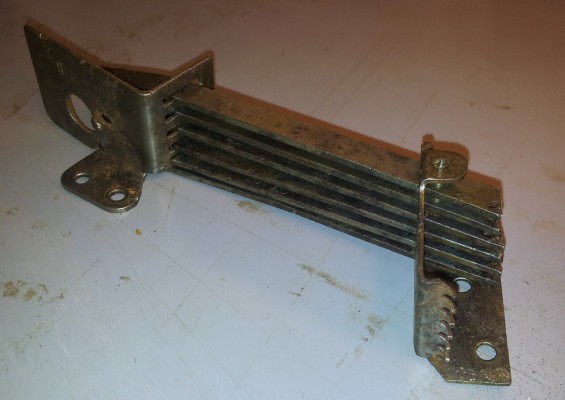

- Anden.bundplade her placeret på stakken af de nyponerede udbetalinger-slides.
-
- Den nyreestaurerede plade under udbetalingsrøret. Røret er en stump stålrør som passer i diameter.
-

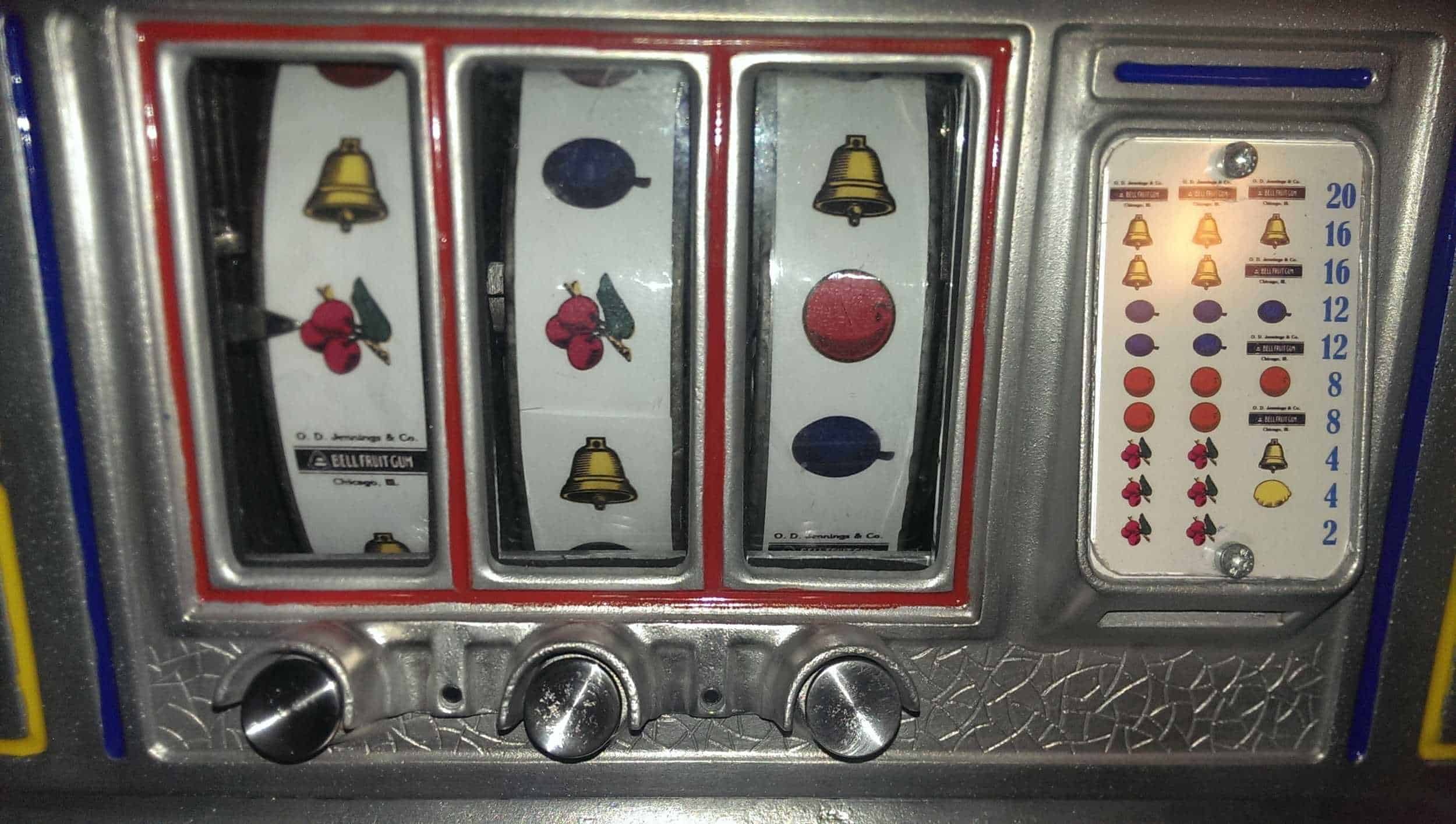

- Automat med nye valsebånd og ny udbetalingstabel. Alt kører perfekt, dog bør valse #3 lige justeres halvanden millimeter ned.
-
- Og den nedeste del af frontskjoldet, nymalet (de hvide prikker er refleksion fra blitz).
-

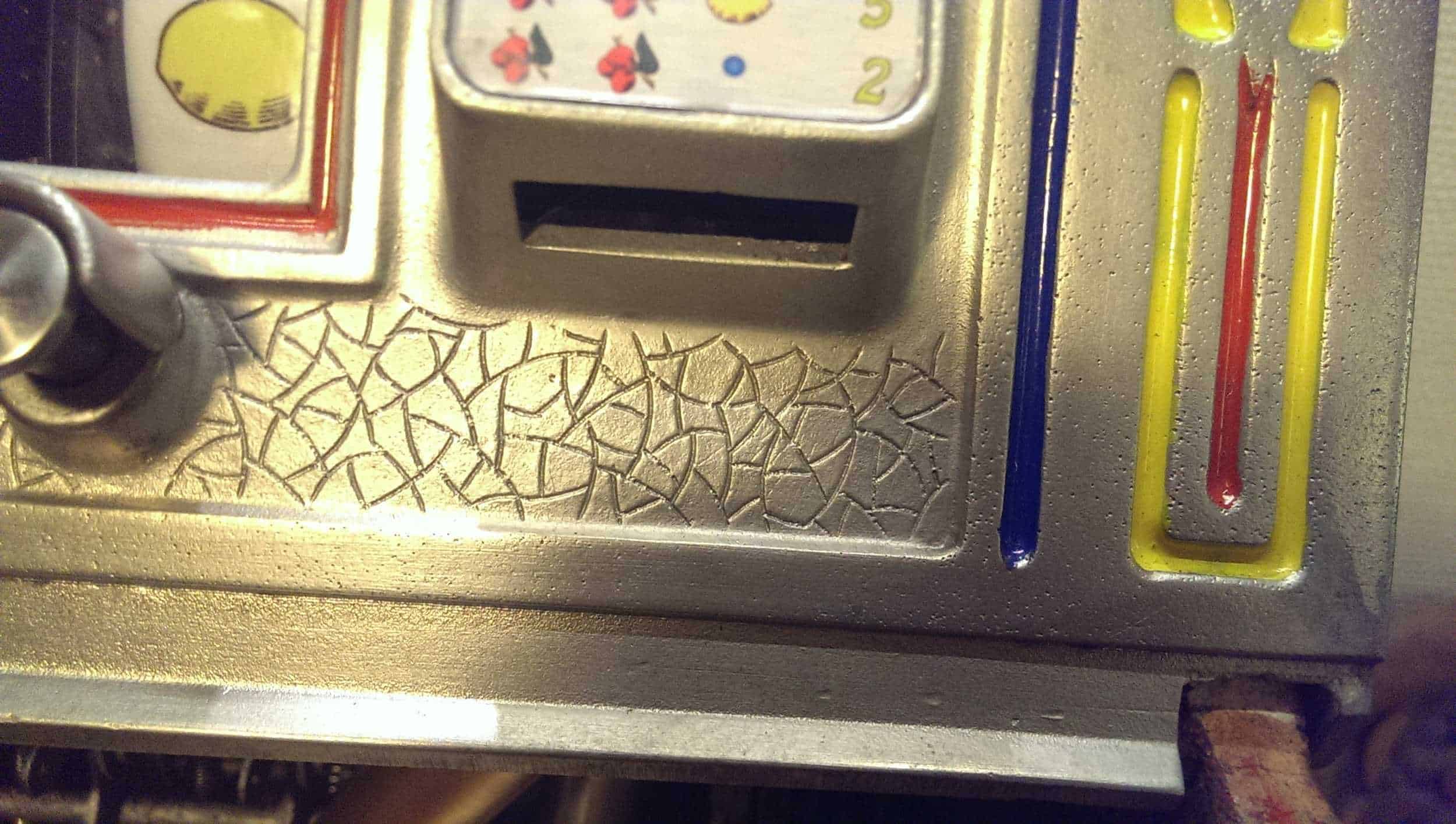

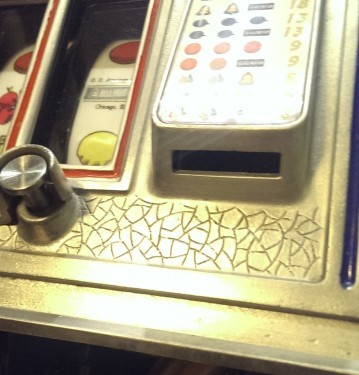

- Ingen mønt-retur-sliske at finde her…
-

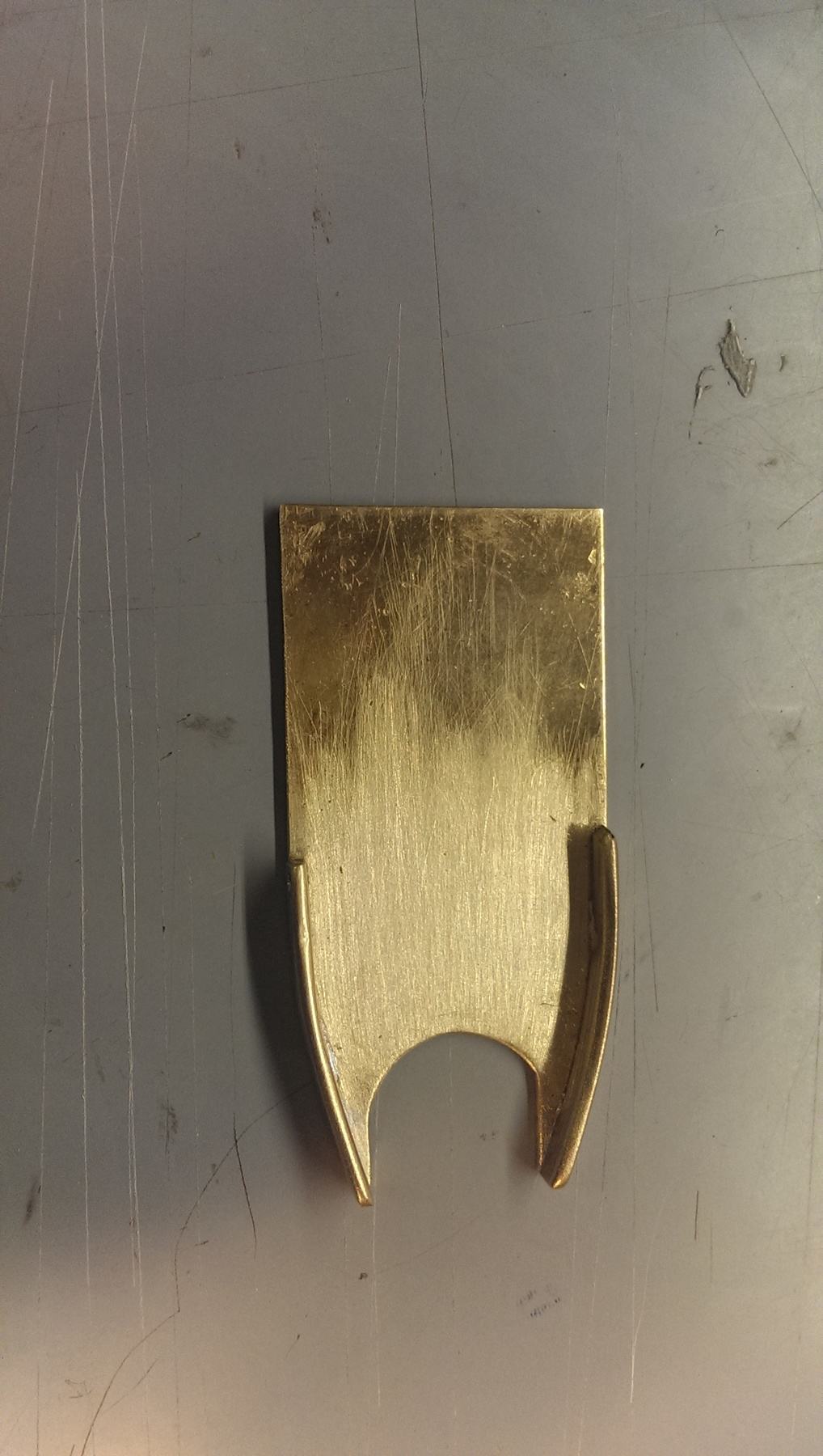

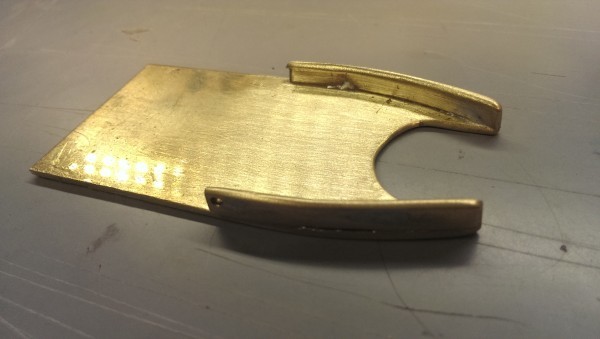

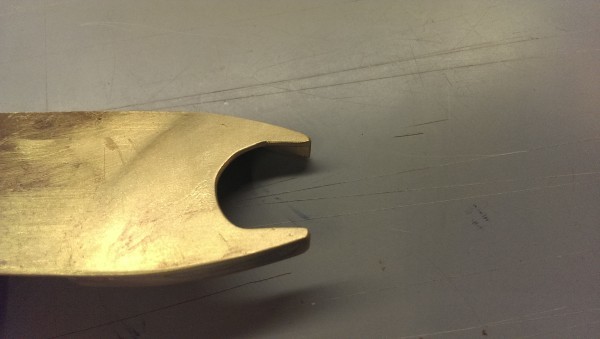

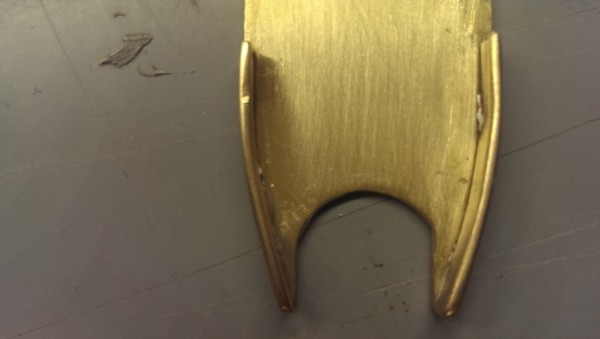

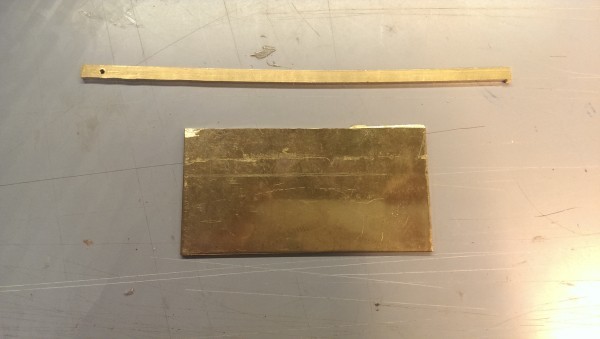

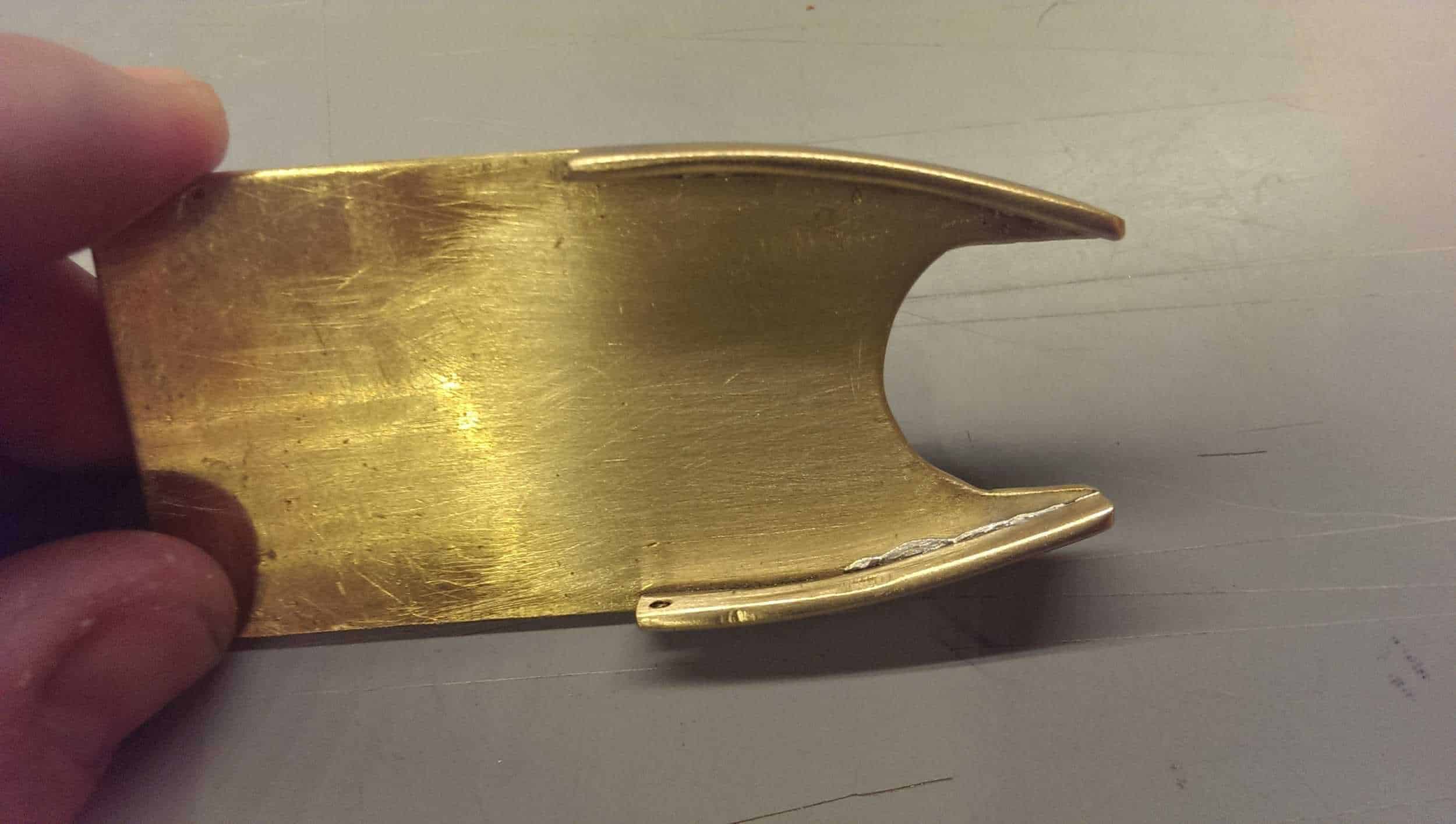

- Man starter med en messingplade og et stykke messing stang (eller klip lidt af pladen)
-

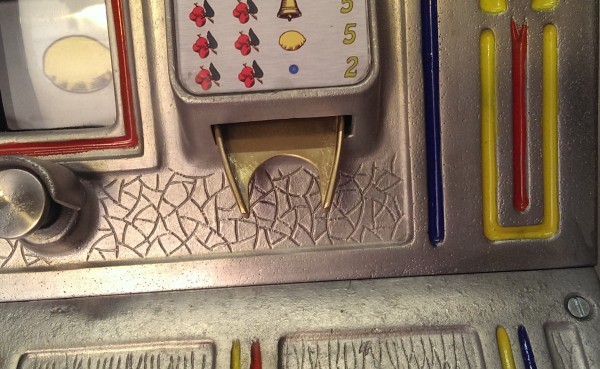

- Nyt tilbagebetalingssliske monteret i maskinen
-
- Og her maskinen i sin helhed
-

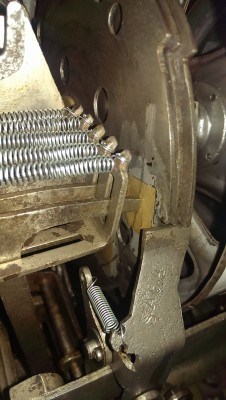

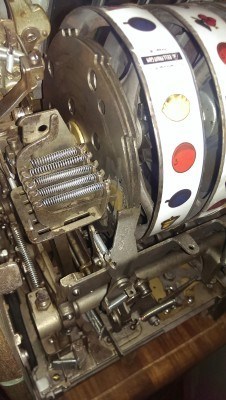

- Hammeren fra den første arm gå igennem 2 huller. Ikke nok til at give fuld udbetaling (5 mønter), men nok til at skubbe den nederste slide ind og således give 2 mønter.
-

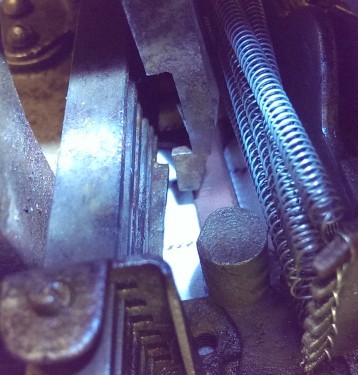

- Som man kan se her er den nederste slider-arm en smule forskudt i forhold til de andre. Dette er fordi at den arm som skubber denne ind tjener et dobbel formål – 2 mønter eller 5 mønter ud.
