Spiral Billard

Københavns automatfabrik (ubekræftet)

Der arbejdes på Spiral Billard kuglespillet fra 1930erne

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

Vi startede med at afmontere benene. Dette er normalt en hurtig operation, som blot kræver at man løsner 4 bolte, men i dette tilfælde var det lidt mere i det, da 2 af dem var rustet fast og et enkelt ben havde fået forstærtninger i form af nogle vinkelbeslag i jern. Ikke kønt og stadig meget vakkelvorn. Så vi kunne starte med at lime kabinettet. Og så lime det igen … og dernæst igen. Der…

Endnu engang et Spiral Billard…

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

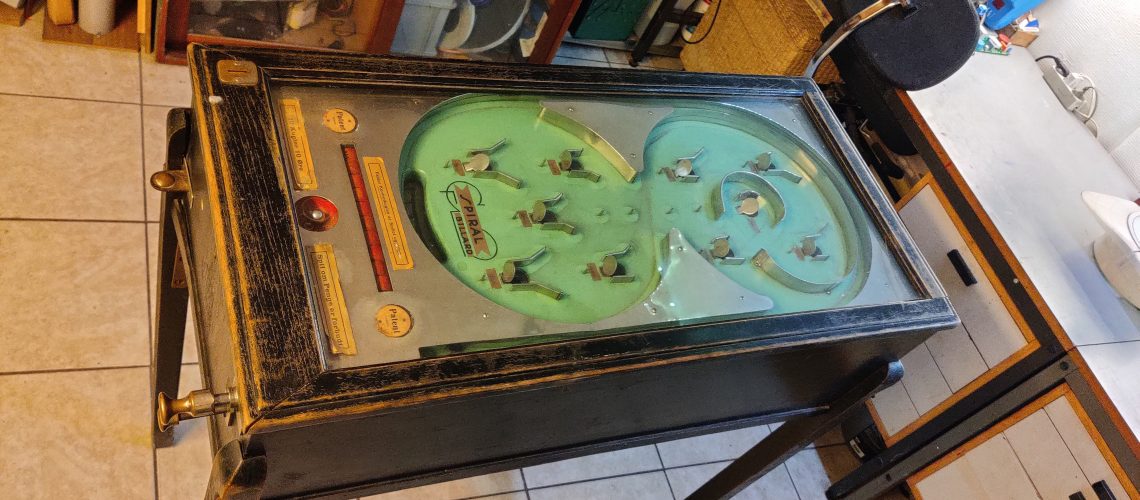

Vi har endnu engang fået et Spiral Billard ind i værkstedet. Denne dog et lidt “lettere” opgave, modsat det tidligere hvor nærmeste halvdelen manglede. Denne opgave er dog ikke uden sine problemer. Som man kan se på billederne herunder er maskinene i store træk komplet, omend der stadig er en del arbejde forude inden det atter er spilbart og præsentabelt, da den på mange måder er var at falde fra hinanden. Patinaen ønskes dog bevaret…

Spiral Billard: Oprindelse opklaret

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

For efterhånden mange år siden skrev vi om et gammelt kuglespil og restaureringen af samme. Det var under navnet “Spiral Billard“. Spillet som vi længe formodede var dansk, viser sig nu, efter at nogle nye oplysninger er dukket op, i stedet at stamme fra den legendariske tyske automatproducent: Jentzsch & Meerz fra Leipzig. Ærgeligt at det ikke var dansk, men nu hvor det skulle være kunne man ikke ønske sig en meget bedre fabrikant. Jentzsch…

Kuglefremføring

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

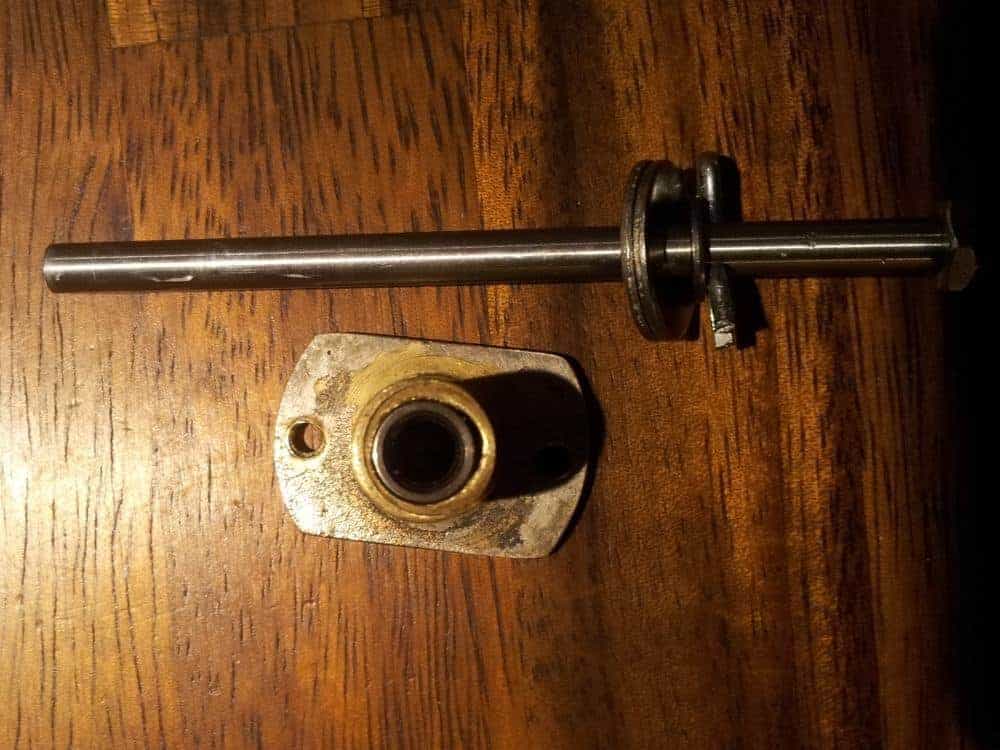

Det lille håndtag (stålpind med knop) var så slidt at stangen kunne bevæges op og ned omkring 10mm. Dette er medførte en ustabil kuglefremføring og en bøsning måtte fremstilles med tilhørende ny – lidt tyndere stang. Fotos viser før og efter – bemærk det slidte ovale hul.

Fremstilling af ben

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

Benene til bordet var der ikke og 4 nye skulle fremstilles. De er vedhæftet i kassehjørnerne med bræddebolte. Nye er isat på nær en enkelt ved indkastmekanismen som er specielt tildannet, grundet pladsforhold. Denne var den eneste der havde overlevet og blev så genbrugt.   Bordben fik høvlet en skrå kant så at møtrikkerne kan spændes på en plan overflade og så ser det lidt mere fikst ud. Benene har også et hak i hjørnet som…

Konstruktion af møntindkast

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

Mønt – 10 øre indkastes via slidsen foran på rammen. Denne del var der men resten manglede. Vi har valgt ikke at gå i deltajer her, men nøjes med at vise foto.   Selve slidstørrelsen begrænser allerede her hvilke mønt-størrelser der kan benyttes. Dengang fra 10 øres tiden var også 1, 2 og 5 ører. 2 øre er for stor til at passere slidsen. 1 og 5 ører vil kunne komme i. Der er nok…

Konstruktion af glasramme/låg

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

Der skulle ligeledes konstrueres rammen til glasset. Den opmærksomme, trofaste læser vil kunne huske at kun det nederste stykke af rammens fire sider, var med. Så de andre 3 sider måtte konstrueres. Hvad gør man så? Der var flere udfordringer. Først og fremmeste kendte vi ikke målene. Dette kunne dog nogenlunde ekstrapoleres baseret på kabinettets størrelse, samt på det eksisterende stykke træ i bunden (Tip: Siderne ikke har samme bredde som bundstykket). Mere problematisk var det…

Konstruktion af anti-tilt mekanisme

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

Alle delene var bortset fra et styrerør ikke i kuglespillet fra starten. Koppen var dog stadig monteret i enden af spillepladen. Det tog os lidt tid at hitte ud af hvad ideen var med dette arrangement. På nettet er der ikke megen hjælp at hente når vi taler om rent mekanisk virkende anti-vippe mekanismer. Nogle enkelte gamle kuglespil som f.eks Gotlieb havde indført noget lignende på deres første kuglespil. Denne rent mekaniske indretning skulle så rekonstrueres til…

Kabinetdelene sættes i

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

At samle en automat igen, efter at man har restaureret de enkelte dele, er ofte noget af det mest tilfredsstillende i hele forløbet. At se de dele man har kælet for, blive til en helhed og fungerer igen, er en fornøjelse. Nu er det kabinettet som står for skud. Som tidligere beskrevet var delene blevet sat istand og kabinettet ligeledes – udvendigt og ind. Det hele blev lagt frem. Planen var at installere følgende: Låsetøj Møntmakanismen Pengekasse m. holder Møntretur…

Spiral Billards møntmekanisme

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

Møntmekanismen var som sådan i rimelig pæn stand. Snavs forhindrede de i at køre frem og tilbage og krombelægningen var delvis afskallet. Så i korte træk skulle den blot tages fra hinanden, renses, slibes lidt hist og her, samt have et par nye fjedre. Herefter var den som ny. Restaurering af mekanismen Man starter naturligvis med at tage det hele fra hinanden. Her ses delene i deres rå form. Bemærk især hvordan kromen er afskallet…

Og nu til kabinettet

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

Med spillepladen tilbage i fungerende stand, måtte kabinettet stå for tur. Den havde det også meget slemt, som man måske kan huske fra tidligere indlæg. Havde det været en hvilken som helst anden slags kasse, var den forlængst smidt ud. Limes, slibes og males Kabinettet som består af en trækasse i krydsfiner. Den manglede nogle kant lister, gabte i hjørnene, manglede ben og rammen til spillepladen. Den fremstod i det hele taget meget nedslidt og bar præg af at…

Spillepladen samles: Del 2 – Undersiden

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

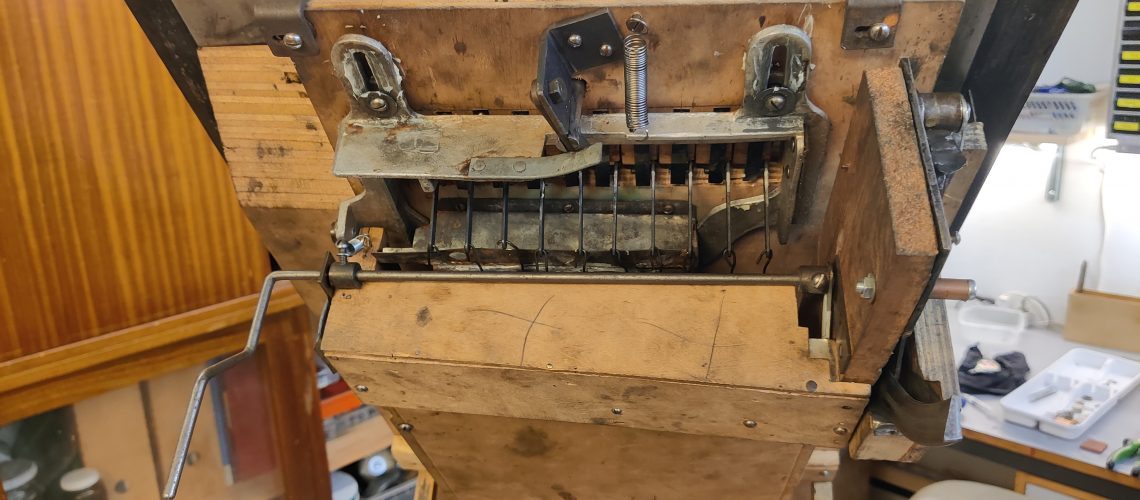

Som lovet. Hermed en gennemgang af spillepladens underside. Undersiden består groft regnet af 3 delelementer. 1) Et sindrigt snoretræk/klap system som følger . 2) En mekanisme til at nustille maskinen og frigive kuglerne og 3) En hammer til at sparke kuglerne op på oversiden hvorfra spillet udspilles. Sidstnævnte har jeg tidligere beskrevet, så den vil slippe for yderligere omtale i denne omgang. Inden vi ser på detaljerne bør vi lige kaste et hurtigt blik på hvordan det tog sig, ud inden arbejdet startede. Træk…

Nogle dele må reddes inden de går helt til grunde

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

Hammeren som sparker “næste kugle” op på spillepladen, var i flere henseende lidt skadet. Dels var den lettere bøjet, hvilket gjorde at den kom i karambolage med tilbagesvings stopklodsen og dels var bagsiden, hvorpå man slår med aftrækkeren, ikke beskyttet hvorfor sinkpladen var mast flad. Dette måtte udbedres. Vi påmonterede derfor et nyt* skjold i form af en formesset jernplade bagpå. *) som man måske kan tyde ud fra billedet ovenfor, eksisterede der allerede et gammel skjold. Dette måtte have…

Spillepladen samles: Del 1 – Oversiden

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

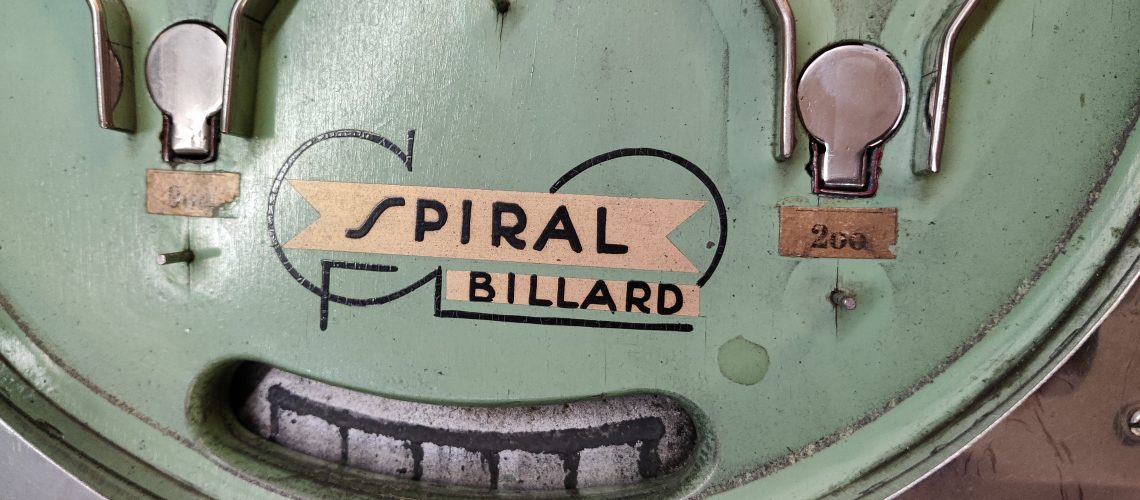

Så var det blevet tid til at samle spillepladen på Spiral Billard spillet. De fleste af de enkelte dele havde været en tur gennem møllen og var nået ud på den anden side i meget fin stand. Alle delene; klar, parat, start! Og så skulle det bare samles… Vi startede med oversiden. Her skulle træklodserne monteres på en, nu nydelig og poleret, spilleplade. Det forløb uden de store komplikationer. Dernæst blev rullerne monteret igen. Her var skal man være særlig opmærksom på at…

Første dele klargjort

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

De første dele er allerede klargjort. Møntkassen Denne var rusten. Som man måske kan huske fra tidligere indlæg, så denne således ud: Den ser noget mere respektabel ud nu. Interessant er det værd at bemærke at monteringsflippen rent faktisk var messing. En af de små overraskelser man støder på under rengøring. Knoppen Som man kan se her er knoppen atter som ny. Løsning blev, som ofte, at smide den en tur i boremaskinen og holde sandpapir og slibe/poleringsagregator…

Spiral Billard: The Tear Down

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

Og så skulle maskinen skilles ad. Vi gennemgik og pillede det hele fra hinanden på kun 3 timers tid. Her er processen beskrevet i billedeform med et par ord tilknyttet. Rullerne og pointskalaen En af de vigtige opgaver var at finde frem til hvilket numre som stod på rullerne. Inden af disse var synlige, som vist på nedenstående billede. Vi fandt dog ud af at der var lapper med papir ind i maskinen som i større…

Ny automat: Spiral Billard

Alle, Pinball & bordspil, Spilleautomater, Spiral Billard

Seneste nyanskaffelse er ikke en enarmet, men derimod i bord-kuglespil anno 1930’erne. Spillet historie står endnu uklar, men standen er slem, dog med stort potentiale. Her et par udvalgte billeder inden vi går igang… Pladen noget medtaget og forfalden. snavs og bøjede metalstykker findes i rå mængder. og det er mange år siden en støvkost var forbi. I kuglehullet boede et edderkop-par, underholdt af et møl, som alle flygtede for livet da støvsugeren kom forbi.
