Og så skulle maskinen skilles ad. Vi gennemgik og pillede det hele fra hinanden på kun 3 timers tid. Her er processen beskrevet i billedeform med et par ord tilknyttet.

Rullerne og pointskalaen

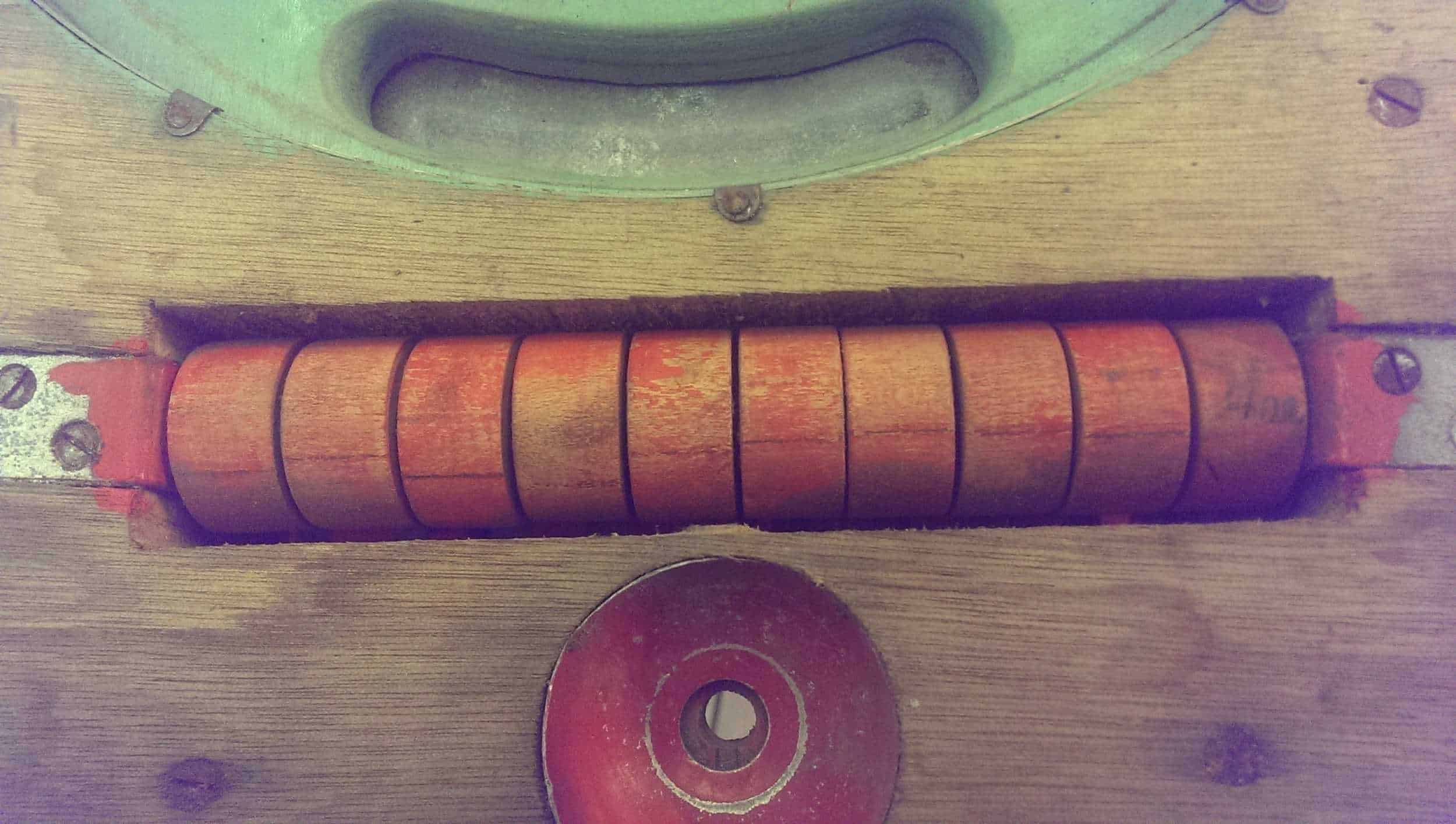

En af de vigtige opgaver var at finde frem til hvilket numre som stod på rullerne. Inden af disse var synlige, som vist på nedenstående billede.

Spiral-Billard_point-wheels-02Vi fandt dog ud af at der var lapper med papir ind i maskinen som i større eller mindre grad kunne henvises til en given rulle. Omkring halvdelen manglede dog helt.

Spiral-Billard-before-underside-1

Her tromlerle set nedefra. De røde lapper er papirer hvorpå point er beskrevet. Disse sedler sidder fast.

Mere om dette i en senere artikel (når vi har det fulde overblik)…

Overfladen (spillepladen)

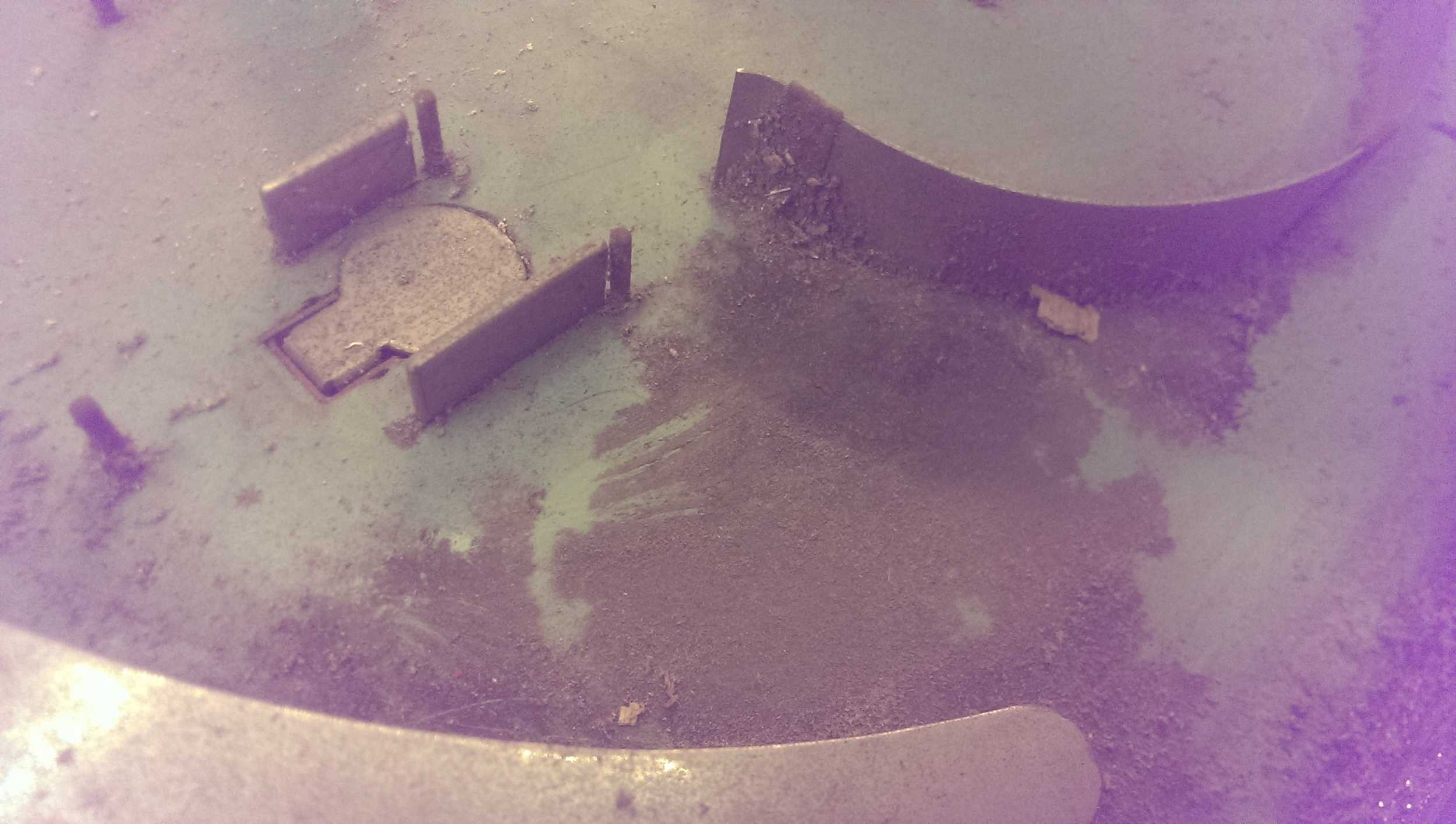

Overfladen og spillepladen skulle naturligvis også skilles ad – i alt fald i nogen grad – da den trænger til den helt store rengøring, som vist nedefor (det mørke område er snask og snavs. Resten af pladen er også noget trist).

Spiral-Billard_overflade-før

De respektive småting oven på pladen skulle derfor helst tages af. Særlig kanlister, pig-søm (venstre side af ovenstående billede) og dækplader var meget medtagede og i vejen hvis man skulle i bund med kluden.

Bundkassen

Alt skulle afmonteres. Alt fra flipper-skyde-fjedder, til møntmekanisme, til pengekasse og holder.

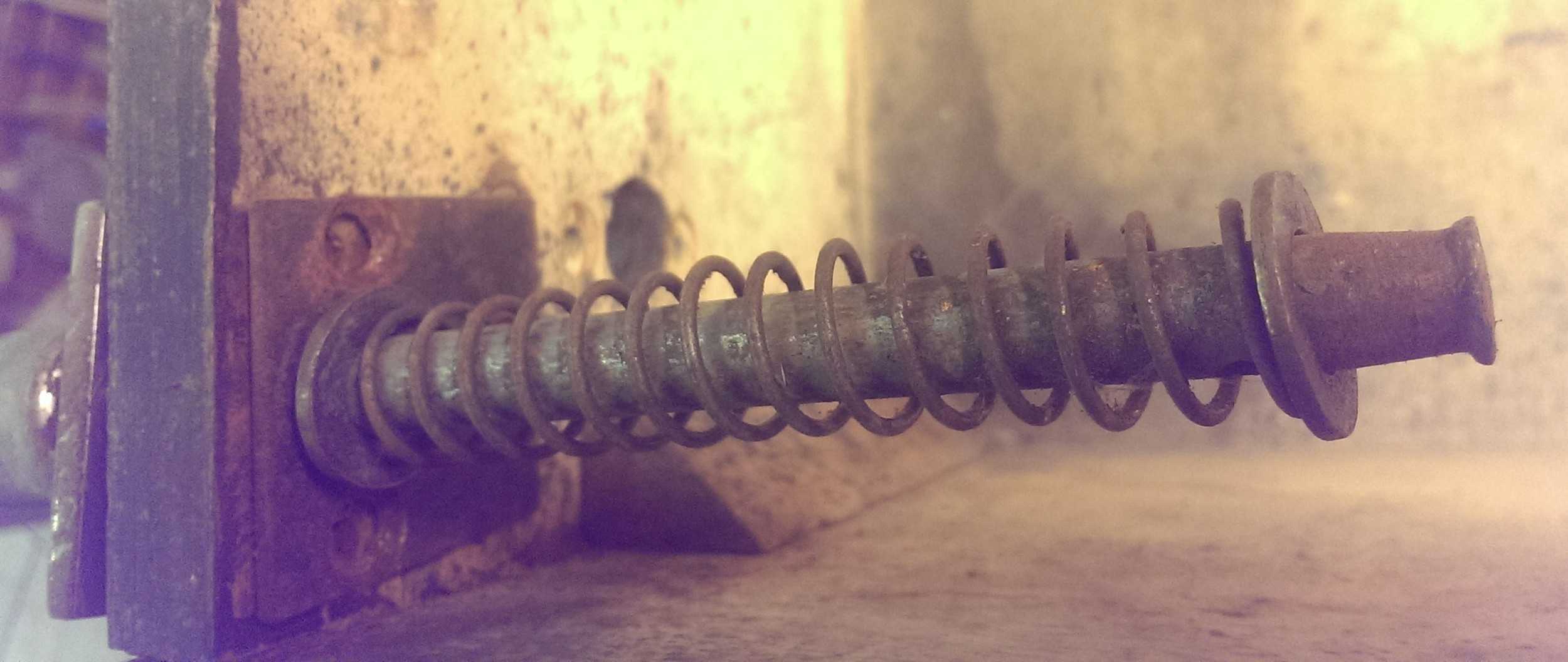

Spiral-Billard_flipper-pull-arm-01

Spiral-Billard_kabinet-before-01

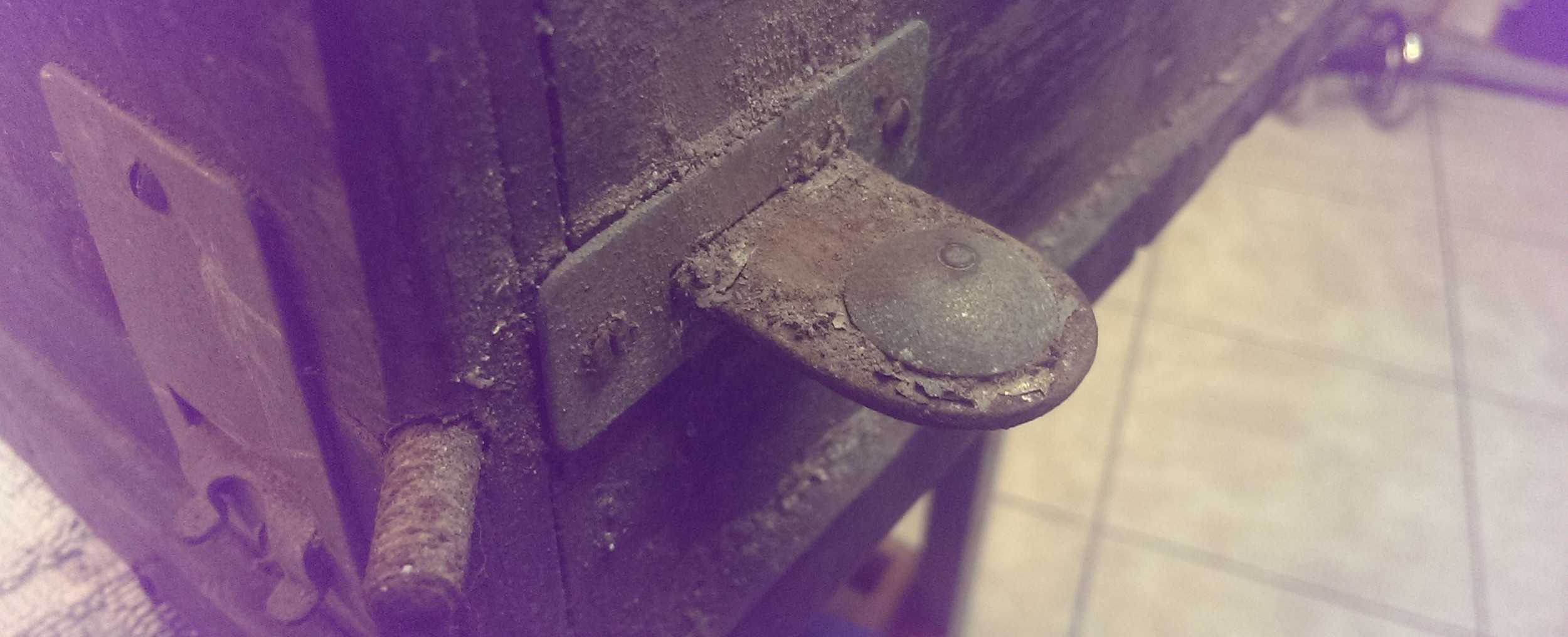

Ovenstående billede er møntmekanismens håndtag (til højde) og møntretur (ved fejltjek) til venstre.

Undersiden af spillepladen

Undersiden af spillepladen er et helt kapittel for sig og jeg er sikker på at en eller flere fremtidige artikler vil afdække dette emne.

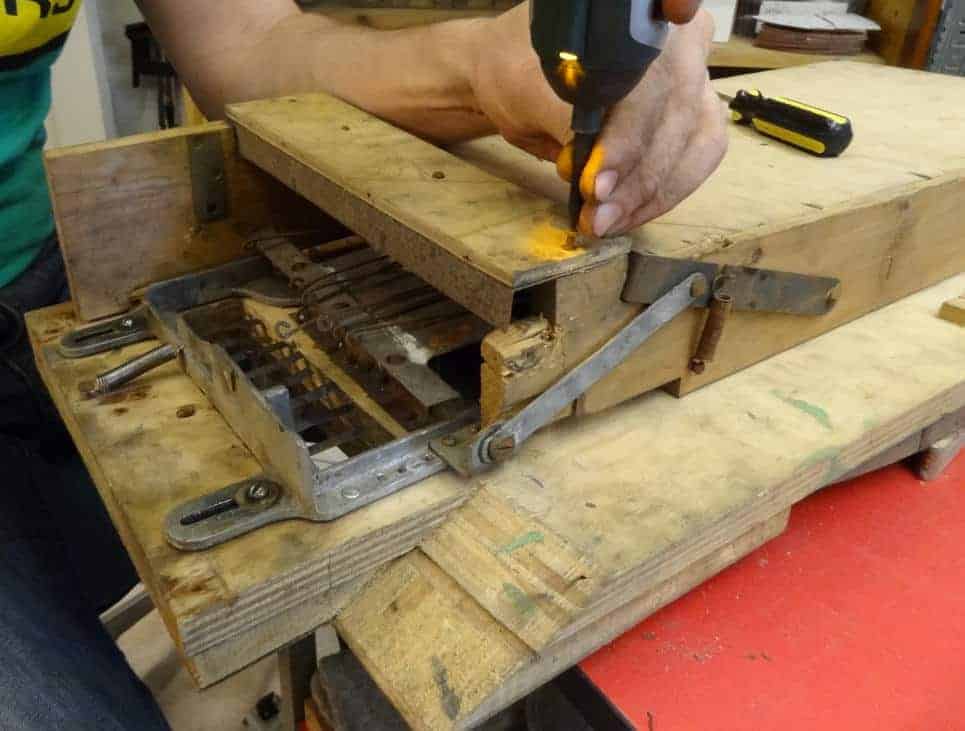

Spiral-Billard-before-underside-4

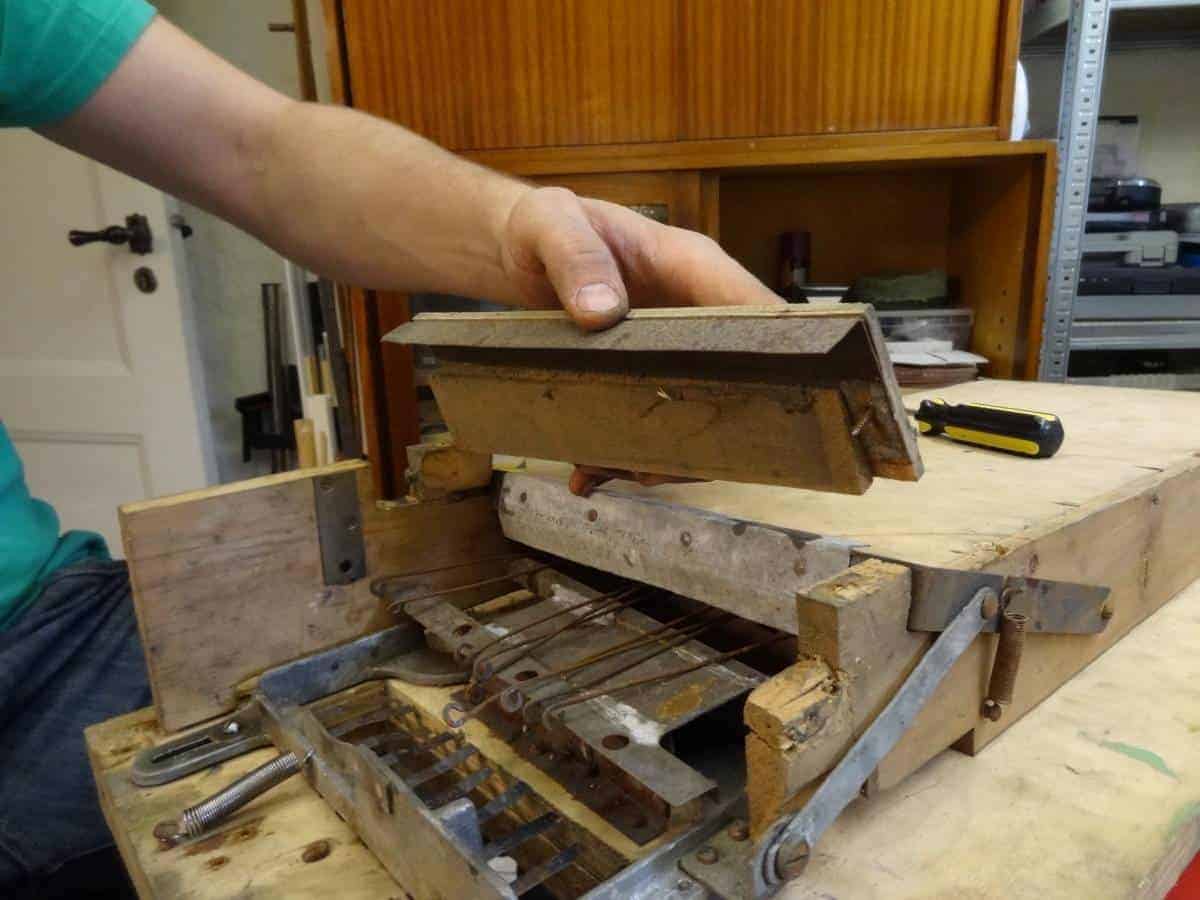

Spiral-Billard-before-underside-5

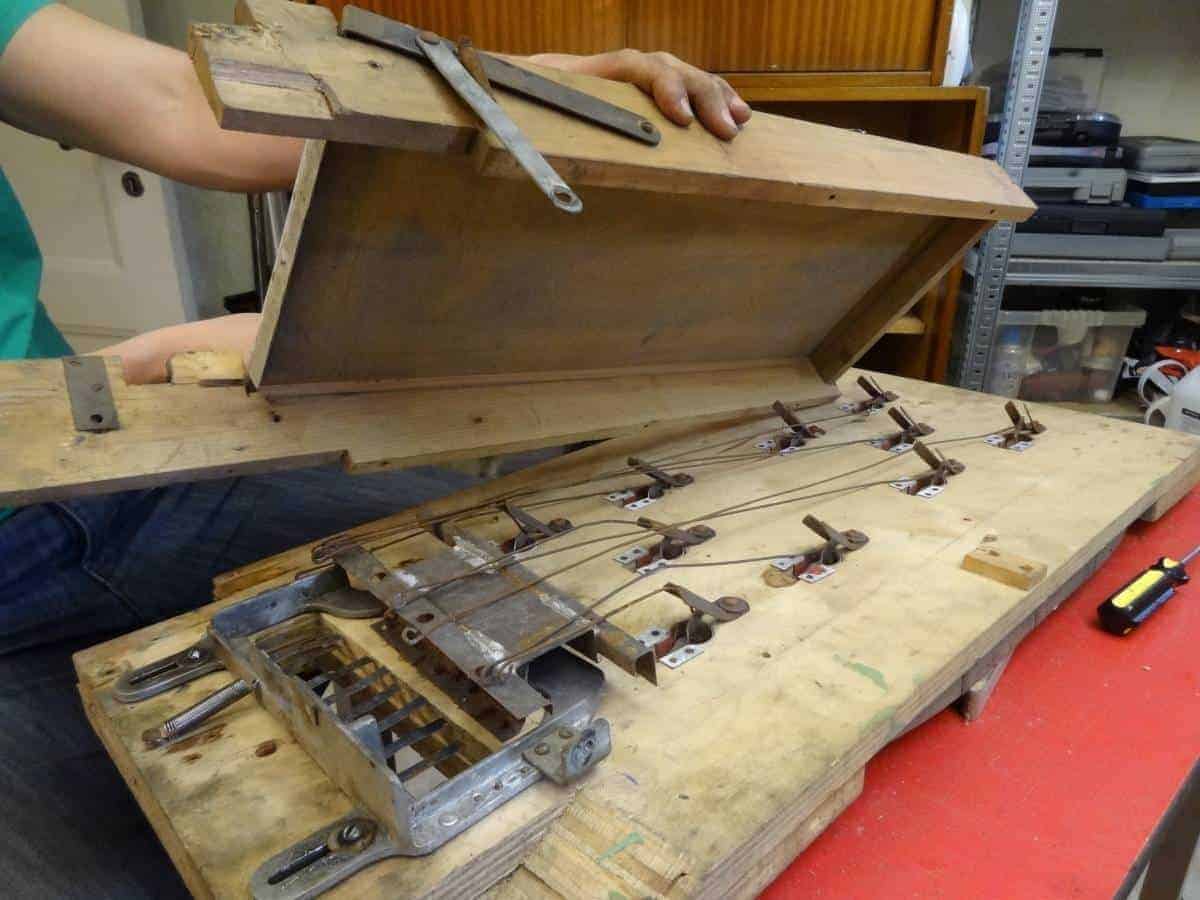

Spiral-Billard-before-underside-6

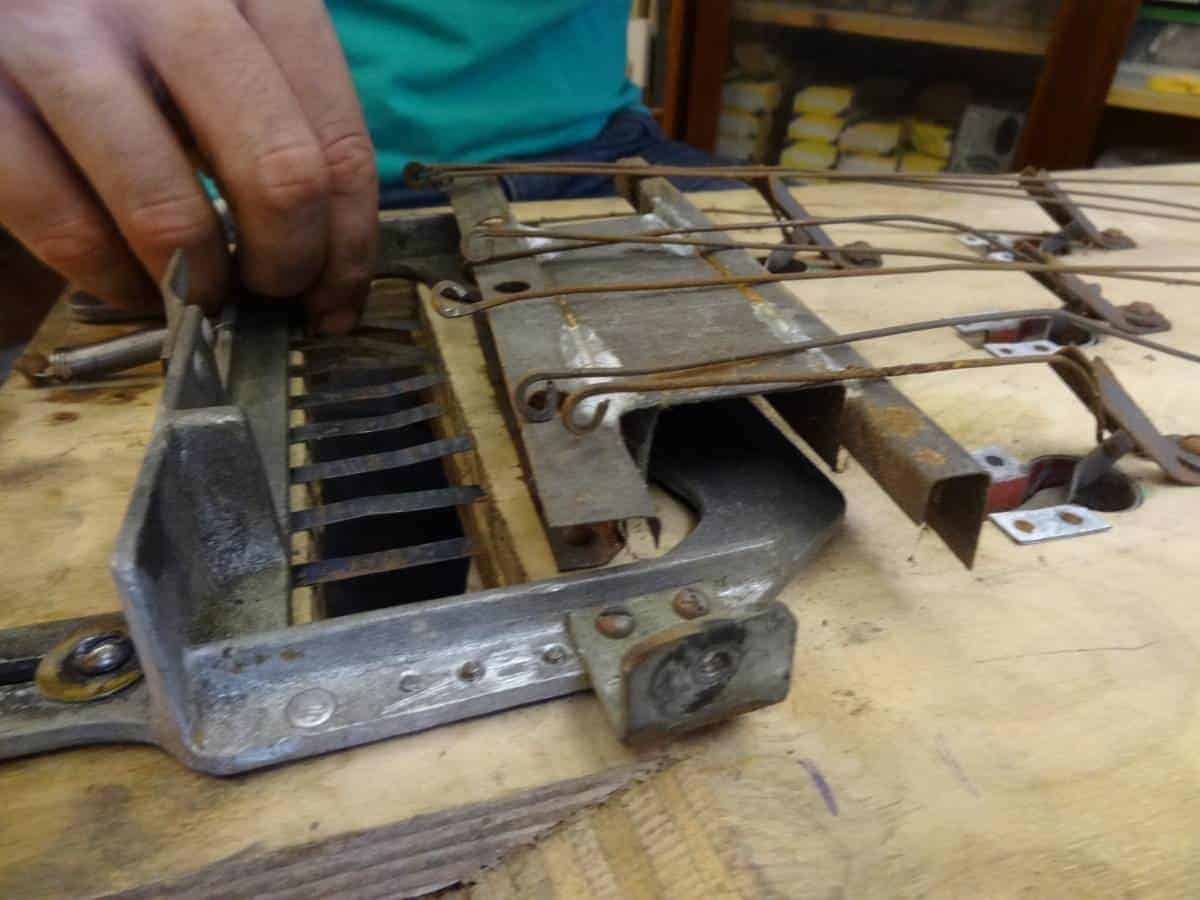

Spiral-Billard-before-underside-7

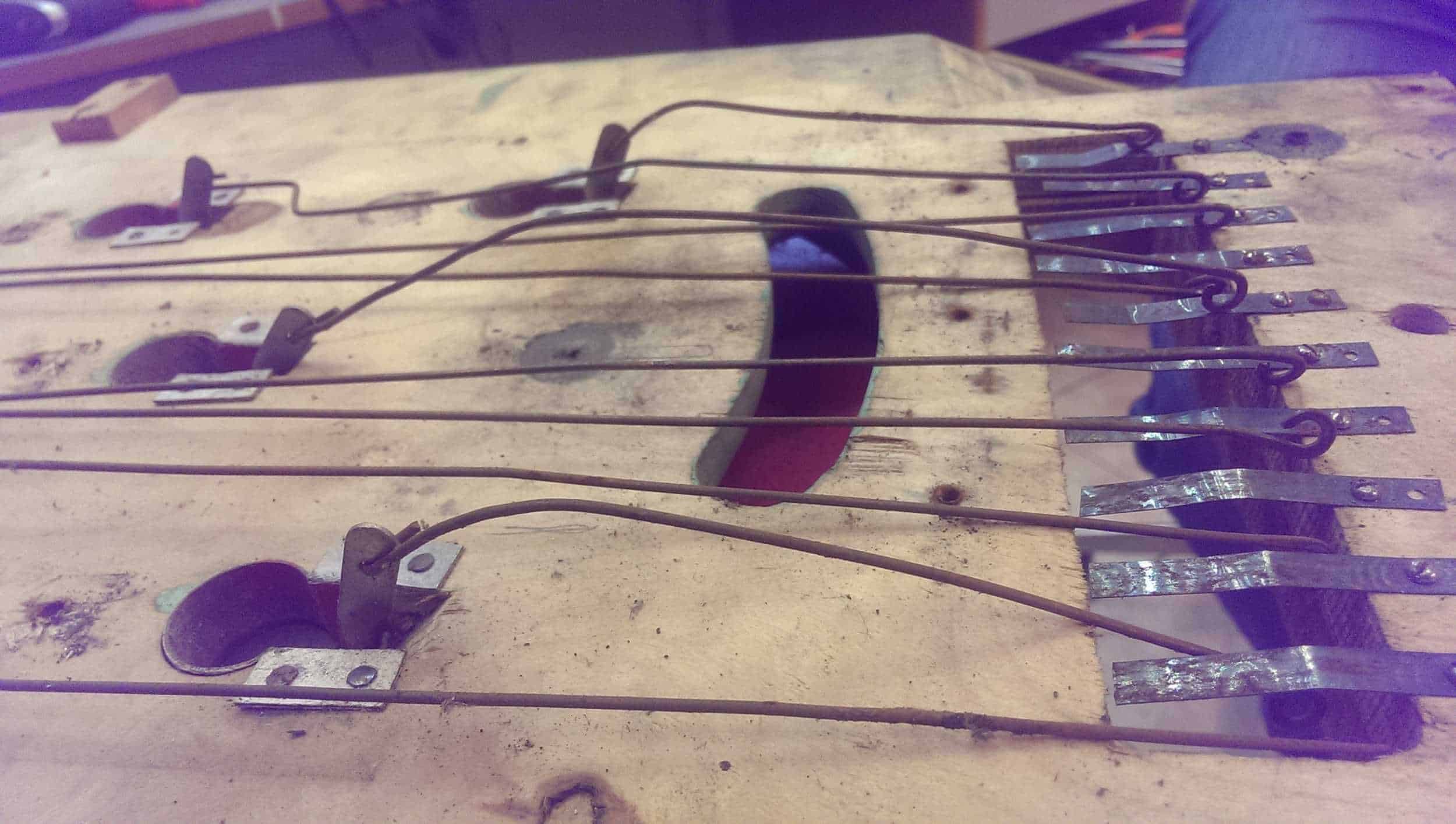

Spiral-Billard_underside-pull-05

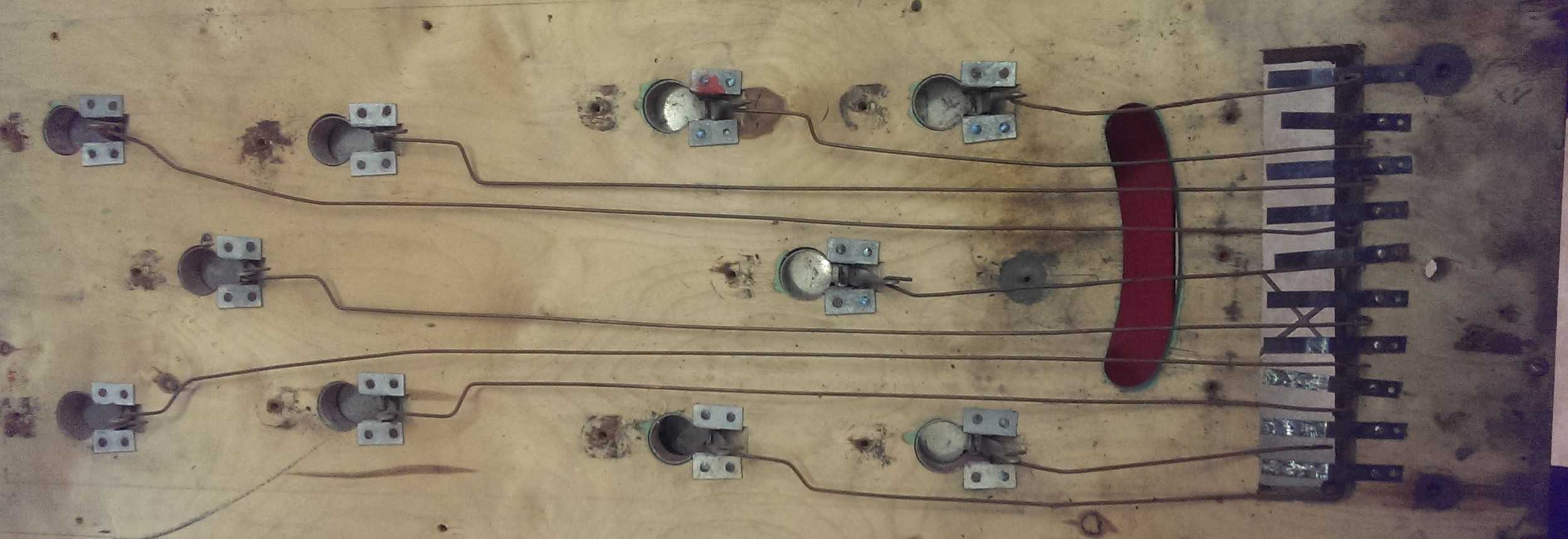

Wiretræk fra klapperne på oversiden til pointruller, har det hårdt, men er alle intakte.

Spiral-Billard_underside-pull-01

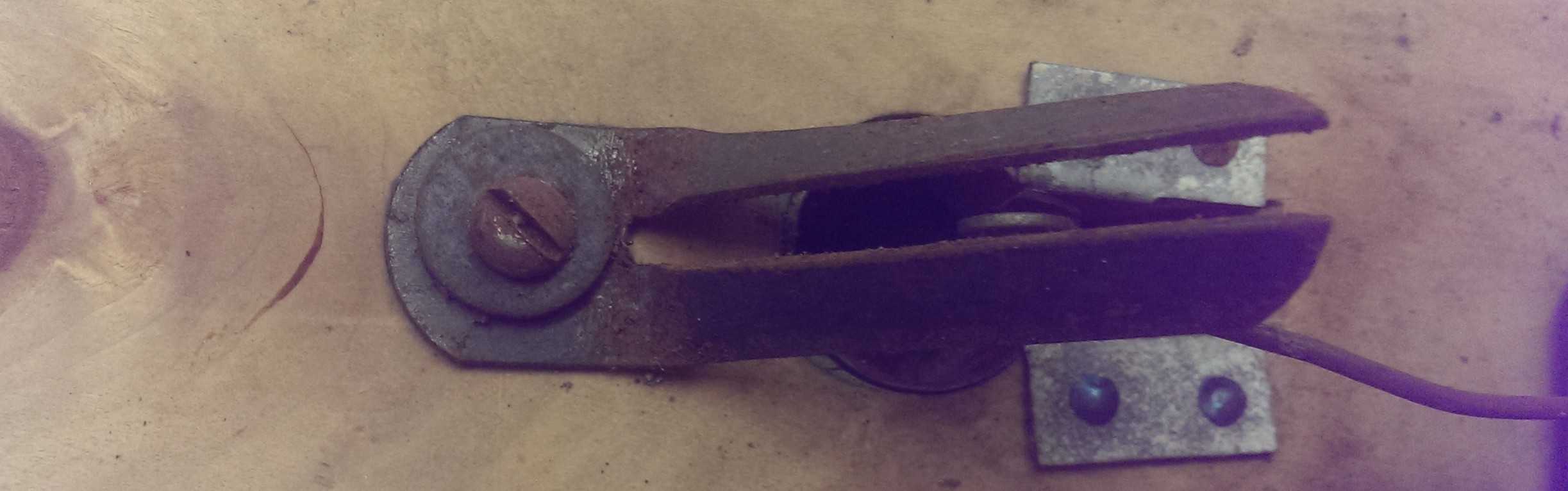

Spiral-Billard_underside-pull-08

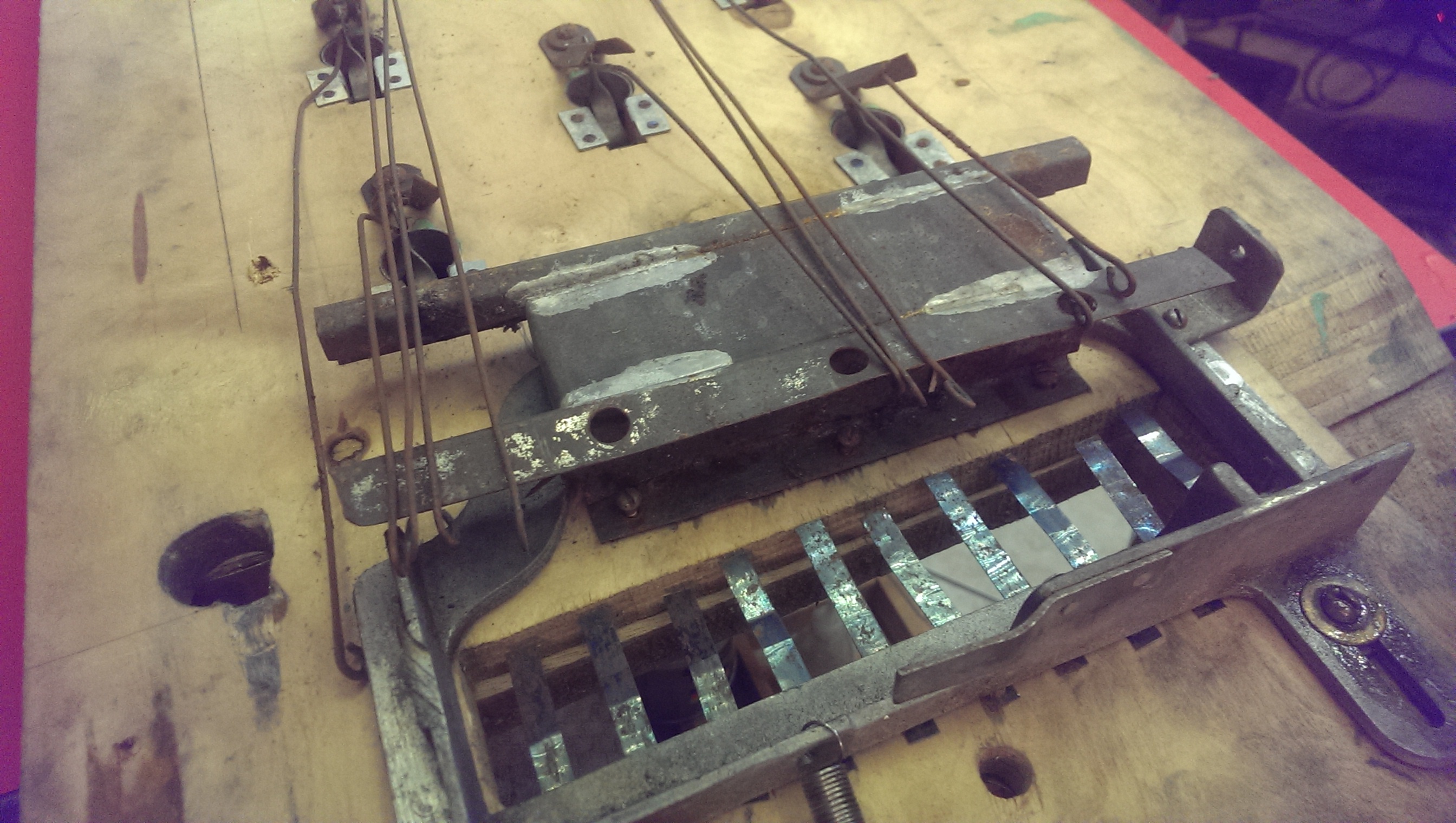

Spiral-Billard_point-piano-02-before
