Nu hvor alle delene til Funck Jensen automaten ligger klar til at blive samlet, har jeg beluttet mig for at gøre det hele i et ryk – og samtidigt dokumentere processen fra ende til anden i dette indlæg.

Funck-Jensen-vareautomat-delene-ligger-klar (1) Funck-Jensen-vareautomat-delene-ligger-klar (2)

Det rigtige værktøj

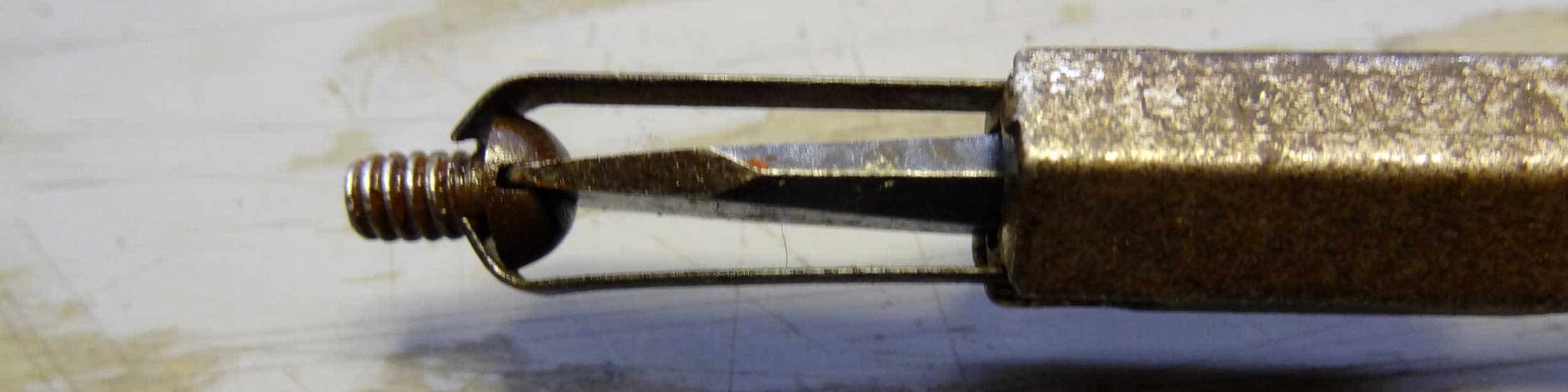

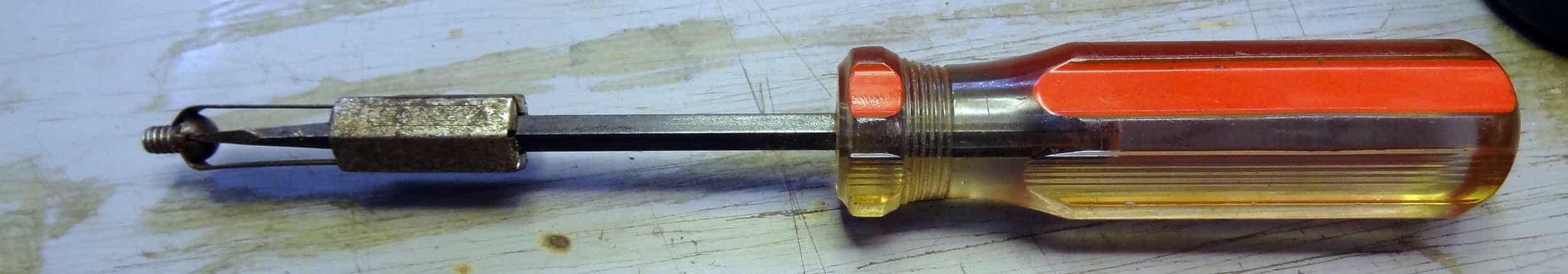

Nogle gange har man brug for det rigtige værktøj. Jeg købte for noget tid siden denne herlige “hold fast” skruetrækker i en genbrugsbutik. En sådan skruetrækker kan holde fast om bolte med dens 2 bladfedre, således at man ikke taber bolten når man leder efter fatningen.

Det havde været svært at samle maskinen uden denne, da man ofte skal op under, helt ind i et hjørne og skrue ting fast hvor man ikke kan se.

holdeskruetrækker (2) holdeskruetrækker (1)

Så et TIP: Køb en sådan skruetrækker hvis du står over for at samle en sådan automat.

Skuffemekanismen

Delene sættes på gribe-pladen. Faktisk skal man kun montere de 3 ting som er vist på billedet herunder – foruden håndtaget naturligvis.

Dernæst sætter man den fast i automaten. Husk at den skal have noget fedt i kanten, langs slisken.

Funck-Jensen-automatfabrik-engel-kisky-samles igen (1)

Dernæst kan vi begynde med at montere de andre elementer. Jeg startede med låse-stangen. Jeg monterede også monteringsbeslaget på bagsiden, men det kan med fordel monteres senere, da det ærligt talt sidder lidt i vejen under resten af processen.

Funck-Jensen-automatfabrik-engel-kisky-samles igen (6)

Dernæst monteres blad-fjederen med holder i siden.

Funck-Jensen-automatfabrik-engel-kisky-samles igen (2)

Og herefter beslaget i fronten (det som sidder fast med de 2 bolte til højre i billedet. Herefter kan skuffen ikke længere tages ud.

Funck-Jensen-automatfabrik-engel-kisky-samles igen (3)

Det næste foregår under automaten. Kør skuffen helt frem og monter det lille blikbeslag, samt fjederen som vist.

Funck-Jensen-automatfabrik-engel-kisky-samles igen (7)

Giv fjederen et godt lag fedt og klem dem på plads under skuffen, som vist på billedet herunder. Dernæst kan de 2 stopklodser monteres, hver med 2 bolte:

Funck-Jensen-automatfabrik-engel-kisky-samles igen (4)

Disse fastgøres med bolte i toppen, så det ikke løsner sig.

Funck-Jensen-automatfabrik-engel-kisky-samles igen (5)

Det var så det meste af skuffesystemet samlet. Så er der blot tilbage af afprøve om det virker.

Resten af kassen

Så det er videre med resten af delene. Først monterer jeg den fine fatning på beslaget og monterer besklaget inde i toppen af automaten.

Funck-Jensen-automatfabrik-engel-kisky-fatning-og-holdebeslag monteres (2)

Det fastgøres fra ydersiden gennem ophængningsbeslaget, som derfor også skal fastgøres i samme omgang.

Funck-Jensen-automatfabrik-engel-kisky-fatning-og-holdebeslag monteres (1)

Herefter monteres det indvendige beslag, også fra bagsiden.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (2)

Og i forlængelse deraf den lange stang som går helt nede fra bunden, næsten op til toppen.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (3)

Stangen går fra skuffen til møntindkastet i toppen. Således at når man trækker i skuffen, åbnes “klapfælden” og eventuelle mønter som måtte sidde fast, falder ned og kommer retur.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (4)

Herefter kan møntrøret også genmonteres. Det skulle dog lige have loddet et blikbeslag på, som var faldet af – sikkert for mange år siden.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (5)

Den fastgøres i bunden med 2 bolte…

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (6)

Og ligeledes i toppen, med en enkelt bolt med møtrik på bagsiden.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (7)

Jeg monterede derefter møntskuffen og låsepalerne.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (8) Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (9)

Så kom tiden til at montere møntindkastet. Der var en masse tilpasning af dette for at få det til at virke 100% med gamle 25 ører, da der havde været dele som var faldet af og skulle loddes på igen. Det lykkedes dog til sidst.

Møntindkastet er relativt nemt at montere. Det er bare 2 vingemøtrikker.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (14)

Man skal dog lige huske at få stangen på plads, inden man fastgører dette.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (13)

Herunder en lille video af hvorledes det virker.

Herefter kan møntfangeren monteres. Det er den som opfanger mønter som bliver afvist af møntindkastet og således skal retur i skålen på forsiden. Den skrues fast i rammen udefra, på lidt uelegant vis.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (16)

Det sidste som monteres er produktrøret. Dvs. den bliksliske som er fyldt op med de varer som skal sælges i automaten. Den savnede dog et beslag, som også var faldet af for mange år siden. Dette måtte lige, efter en rengøring, loddes fast igen med en blæselampe og en god portion tin.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (10)

På “røret” er der nogle mærkninger. Det er sikkert købmanden som i sin tid har afmærket hvor mange der var ved forskellige trin.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (11)

En sjov lille detalje, som jeg vælger at bevare.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (12)

Den skal nu monteres i maskinen. Den monteres på beslaget i bunden og i toppen. Der skal bruges nogle skruer til at sætte afstanden, således at produktrøret kommer frem og pakkerne falder ned det rigtige sted.

Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (17) Roberg-Funck-Jensen-engel-kisky-vareautomat-samles-trin-for-trin (18)

Herefter monteres røret med en tredje skrue.

That’s it. Så er den samlet. Lige bortset fra skiltene, som jeg dog venter med at vise til i næste indlæg, hvor vi ser på det færdige resultat og afprøver automaten.
