Lord Sega: Et kig på grafik

De grafiske elementer i maskinen er centralt for at den ser skarp og flot ud når den står færdig. Det er derfor også ærgeligt når det ikke står til at redde – men det giver os chancen for at genproducere dem ordenligt.

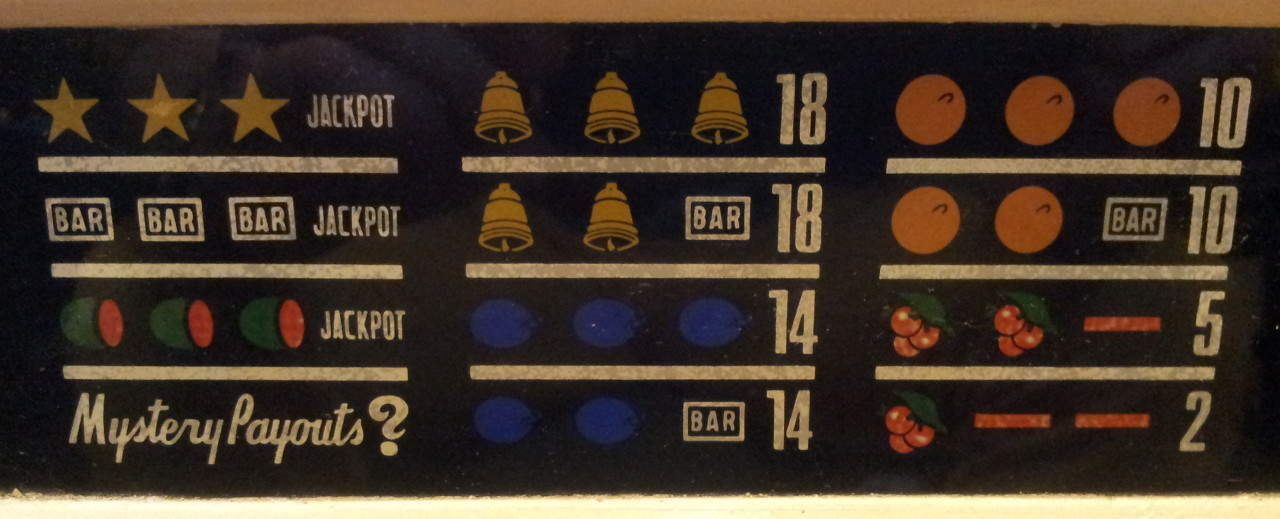

Payout tabellen

Her således også første kig på payouttabellen. Den står faktisk ret pænt, dog med en flænge i bagbeklædningen (desværre ikke med på billedet). Vi krydser vores fingere og håber at den står til at bevare.

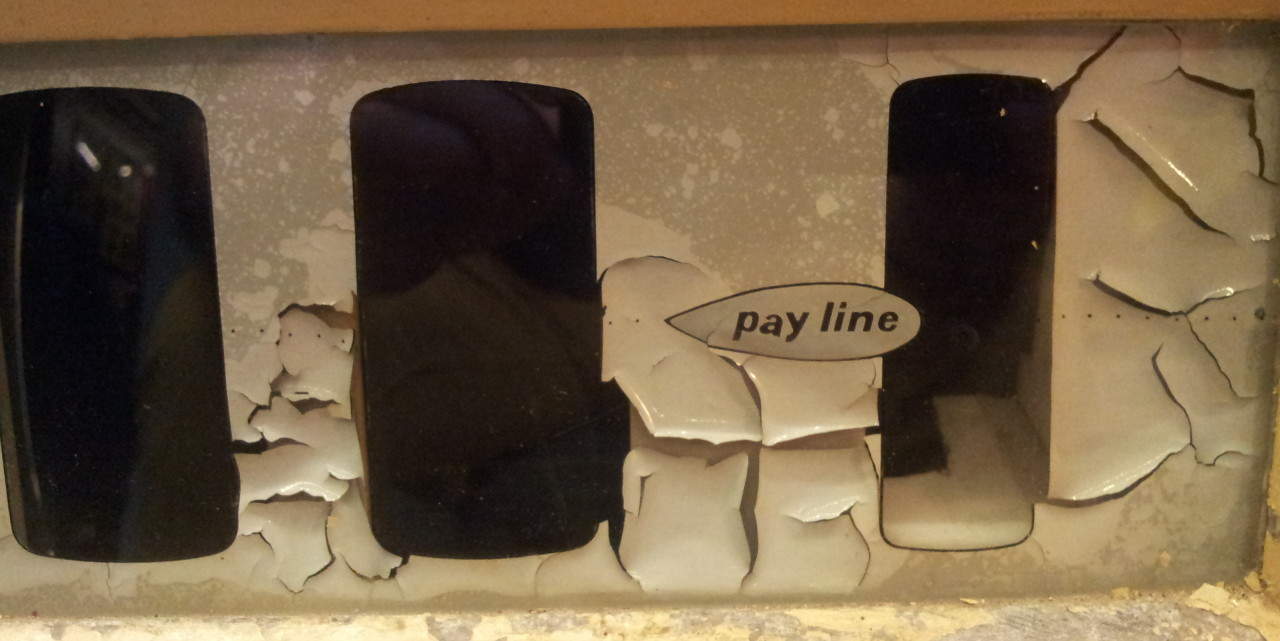

Frontglas / payline

Frontglas-grafikken er færdig (ikke på den gode måde). Den er helt krakelleret. Der må produceres ny grafik. I den forbindelse viser vores research at der var forskellige modeller, med forskelligt design. Lad se hvad det ender med.

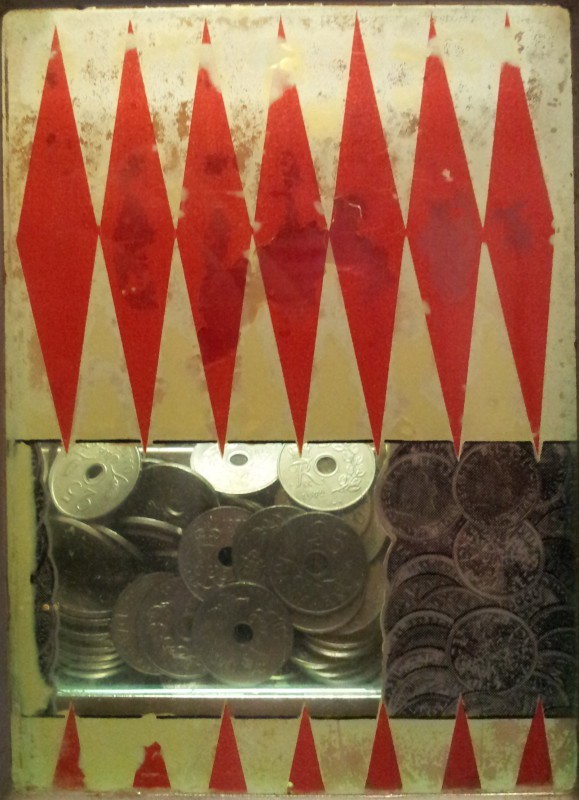

Jackpot grafik

Når man spiller på maskinen kan man, som bruger, se  hvor mange penge der ligger i “jackpot-kassen”. Grafikken er også noget medtaget. Vandskade og afskalding. Der skal nok produceres en ny. Her vist med mønter (fulgte ikke med maskinen).

Nyt tromlevinduegrafik

Grafikken i de tre glasvinduer er påmalet med speciel opagabel (transperent) maling. Det  kræver særligt udstyr og materialer – så det vat ikke muligt at genskabe af denne vej. Men løsningen alternativt er denne…

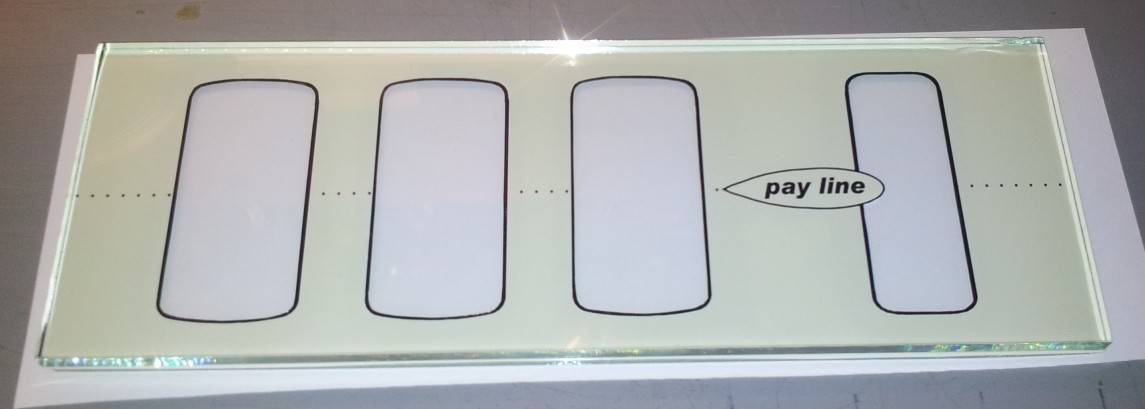

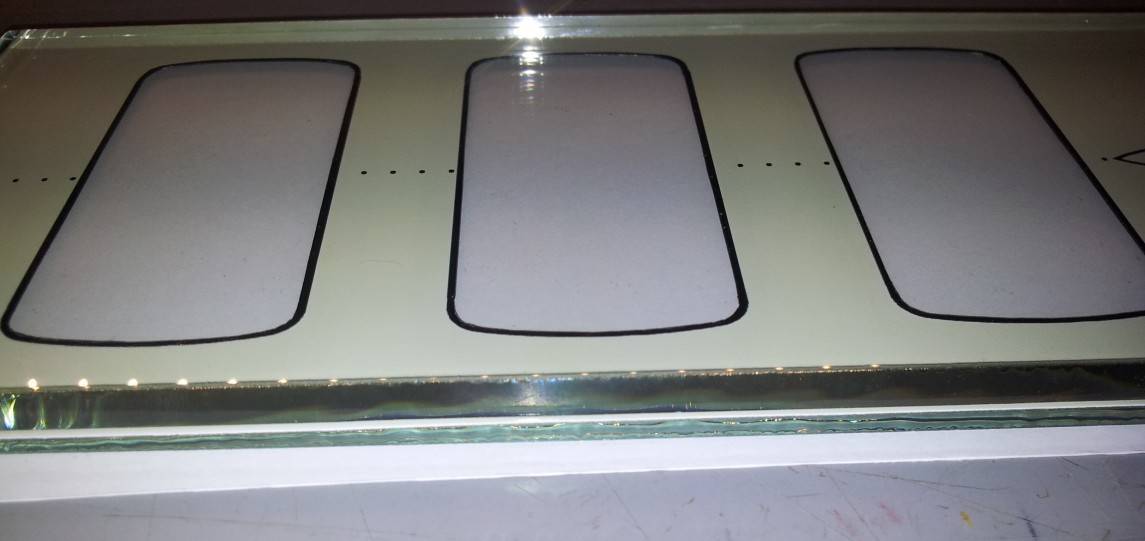

Print første med sort på bagsiden af fotopapir af “glossy” kvalitet – altså den matte side. Herefter printes forsiden efter en skabelon man har lavet i et passende layout-program på den blanke side. Dette lægges ind imellem 2 lag glas som vist herunder – vær omhyggelig med at få “aligned” det korrekt.

Et andet sted på siderne ville kunne ses det færdige resultat (hele maskinen).

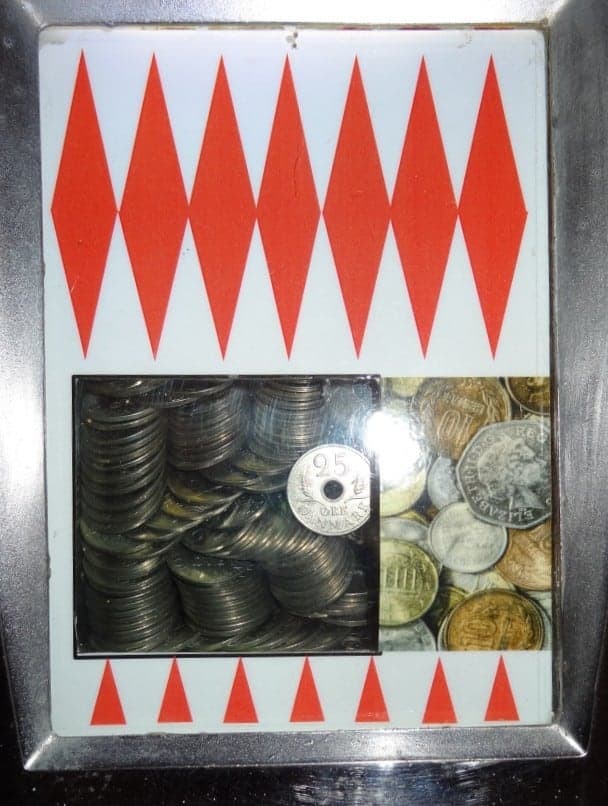

Jackpot vinduet

Stort set samme fremgangsmetode som med grafikken ovenover – dog skal hele grafikken her være transperent, så ingen bagsidetryk med sort her.

og resultatet er såmænd ganske nydeligt. En lille detalje er at man ikke kan se hele Jackpotkassen, kun ca. halvdelen. Det skal åbenbart ikke være muligt for spilleren at vurdere om “Jackpotten” nu er helt fyldt med mønter. I sidte ende er der jo kun en til at fylde magasinet og det er spilleren selv. Der fyldes kun mønter i Jackpotten når det almindelige gevindstrør er helt fylt og de kommende mønter så helt eller delvist ryger derover i. Jackpot mekanismen er vist andet steds på siderne.

Pay-out tabellen var ikke så medtaget andet end at dettte kunne klares med et nyt sort felt omkring 25 øre grafikken samt duppe lidt med sort maling el.lign på de afskallede sorte flader.
